污水管顶管施工方案

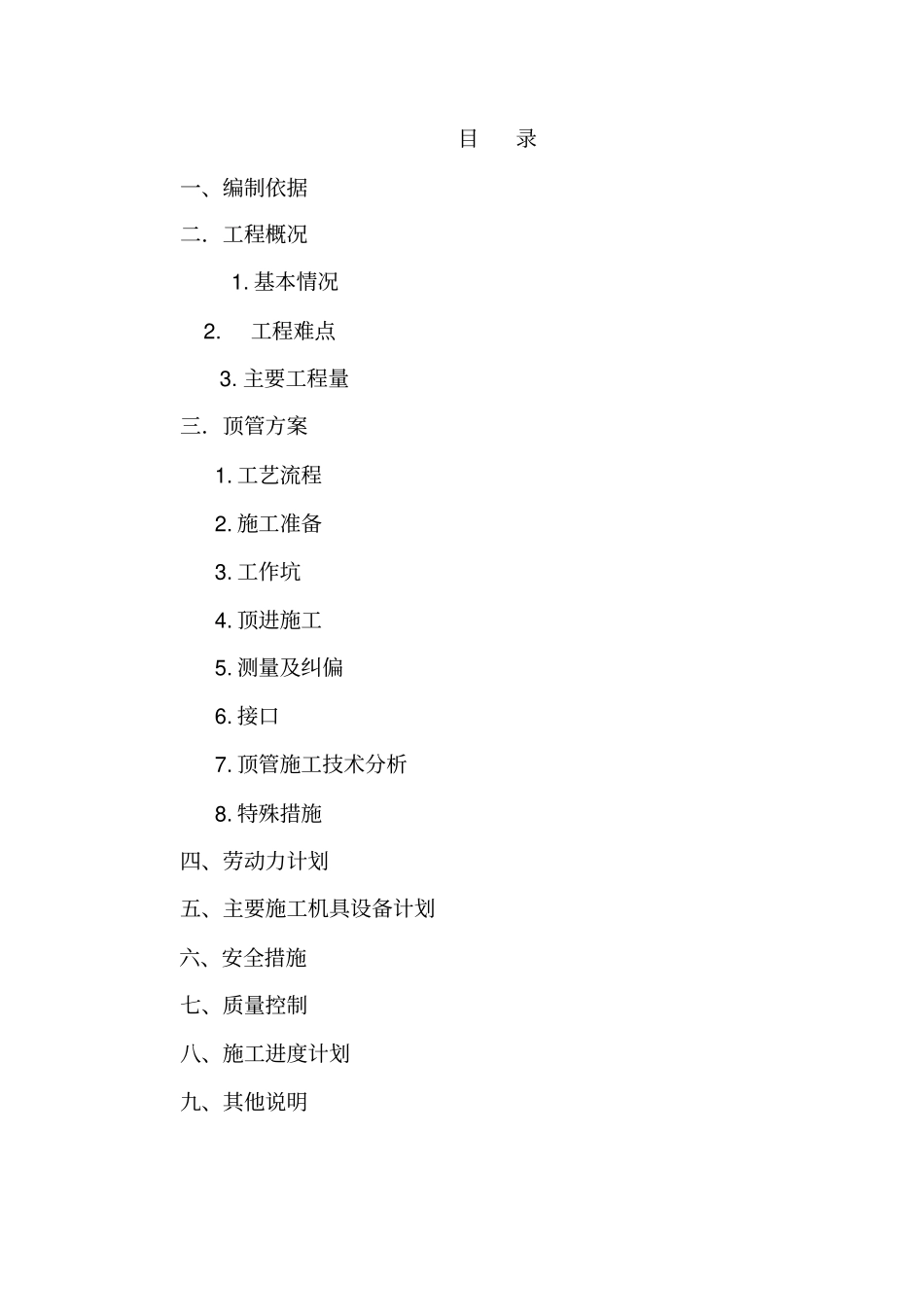

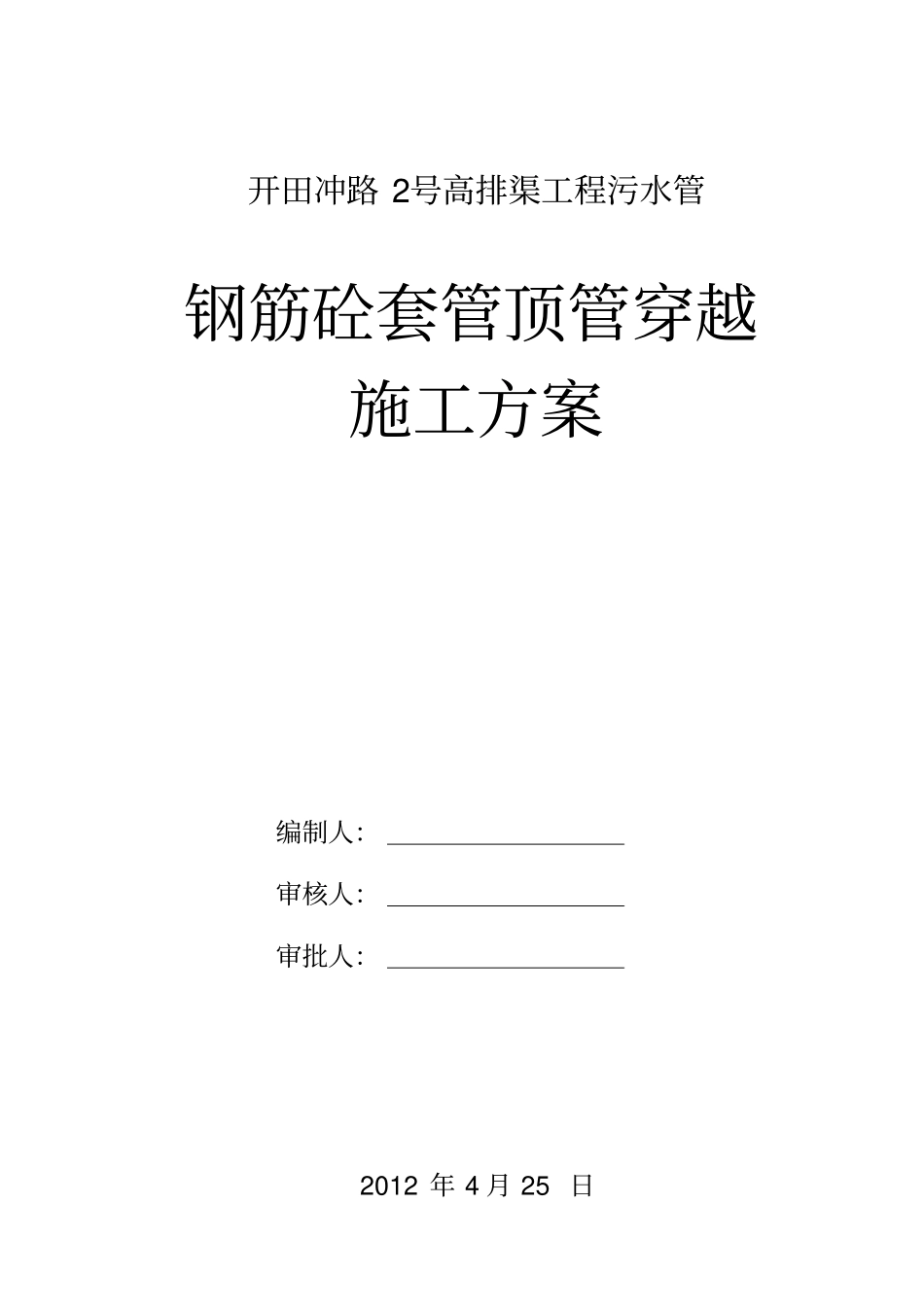

开田冲路 2号高排渠工程污水管钢筋砼套管顶管穿越施工方案编制人：审核人：审批人：2012 年 4 月 25 日一、编制依据二．工程概况1. 基本情况 2.工程难点3. 主要工程量三．顶管方案1. 工艺流程2. 施工准备3. 工作坑4. 顶进施工5. 测量及纠偏6. 接口7. 顶管施工技术分析8. 特殊措施四、劳动力计划目录五、主要施工机具设备计划六、安全措施七、质量控制八、施工进度计划九、其他说明一、编制依据1. 《开田冲路道路工程岩土工程地质详细勘察报告》；2. 《岩土工程勘察规范》（GB50021-2001）; 3. 《建筑结构荷载规范》（GB5009-2001）2006年版; 4. 《建筑基坑支护技术规程》（JGJ120-99）; 5 《市政排水管渠工程质量检验评定标准》（CJJ3-90）; 6. 《给水排水管道工程施工及验收规范》（GB50268-2008）; 7. 《顶管施工技术及验收规范》；8. 《市政工程施工技术资料管理规定》；9. 我方对现场及其周围环境进行调查所掌握的有关资料；10. 我单位建设类似工程的施工经验及用于本工程的施工设备和技术力量情况；11. 适用于本工程的国家现行施工及验收规范及强制性标准；二、工程概况1. 基本情况箱涵分两部分组成，第一部分为设置在开田冲路道路以下，箱涵中心距离道路中心线以东6.75 米。箱涵设计桩号由（ XH1）K0+061.84起，止于（ XH13）K0+501.25。第二部分为依据 2#高排箱涵规划设置，设置在自然路面下，终点顺接2#出江涵闸。涵闸设计桩号由（XH13）K0+501.25（KA0+000）起止于（ XH20）KA0+268。污水管管道采用钢筋混凝土承重管，橡胶圈接口，管径DN800,360度素砼基础。覆土 7.5-10.5 米。管道起于学士联络线南辅道下原有污水管道（W2）K0+068.15, 止于(W13)K0+509.55接入联丰路污水管道。其中钢筋砼顶管穿越靳江明珠围墙段长度约为 60 米，套管直径为 DN1000。2. 工程难点本2#工程主要工程量包括 4.5m×3.2m的箱涵 710m长，435m长的污水管道。土石方开挖及回填土方量约140000m3。工程量大、又是雨季施工，施工任务重，业主要求工期为90天。特别是在靳江明珠小区围墙K0+420至K0+480段，按设计要求 1：1放坡后，小区地坪与污水管道开挖基坑底标高，差值在9米以上，根本无法满足开挖要求。（附图）3.主要工程量顶管施工段采用钢筋混凝土顶管专用管，接口采用F型接口，顶管工程数量：4100 5300 底标高 29.84 至 29.71 9.25 米9.19-9.23 坡面挂 8 号铁丝网、喷射50 厚 C20 素混凝土39.6 ...
