汽车人机工程标准

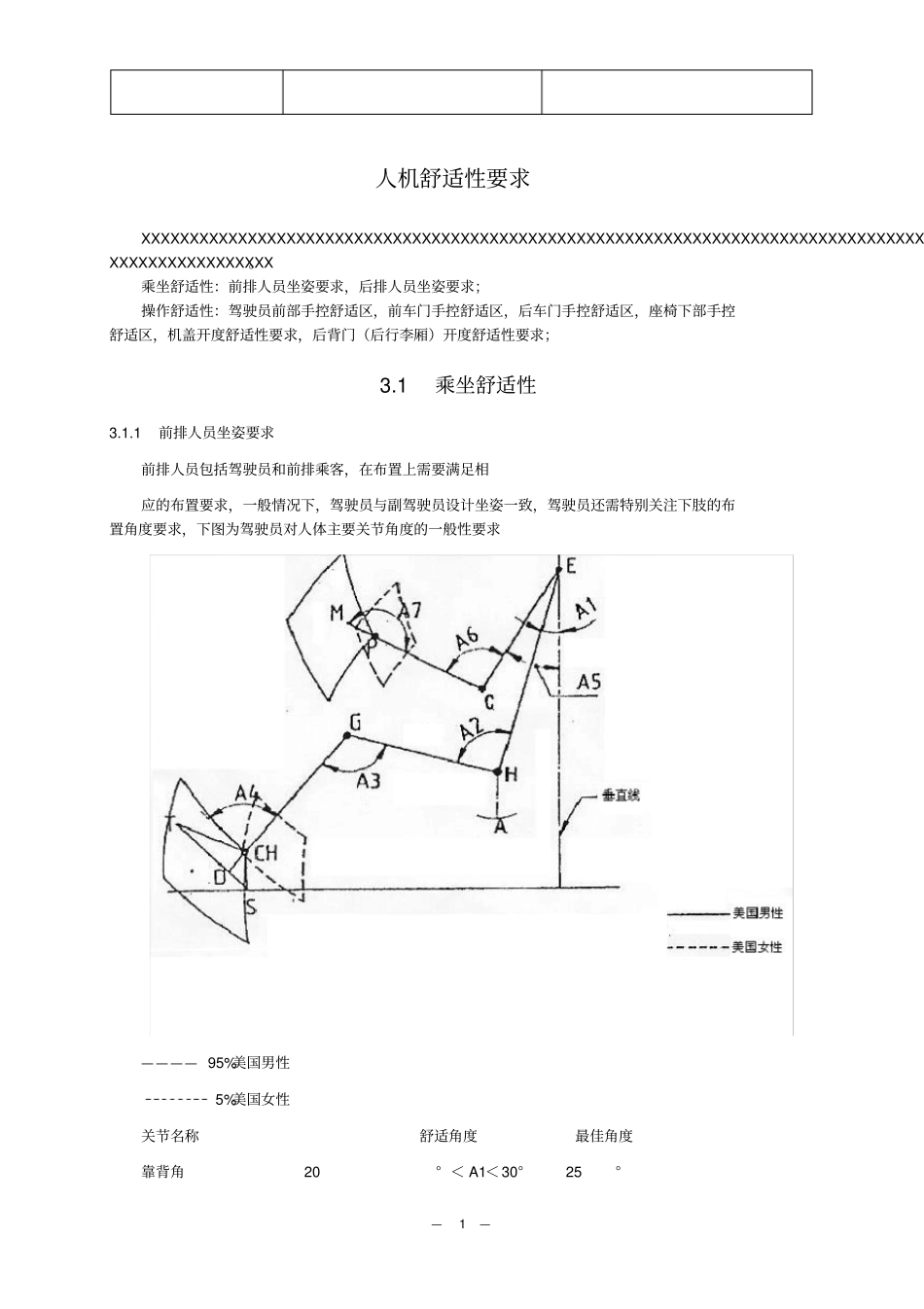

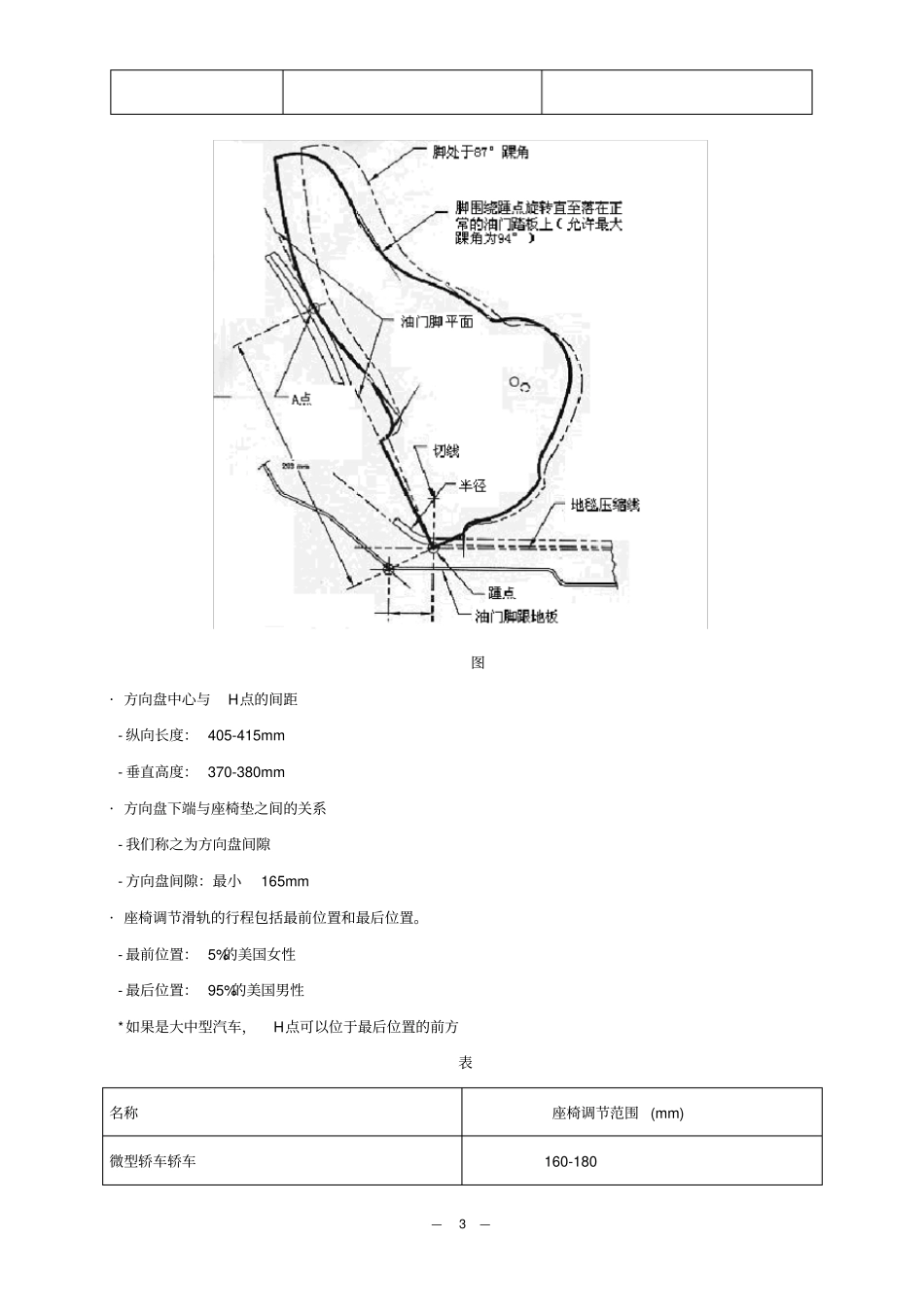

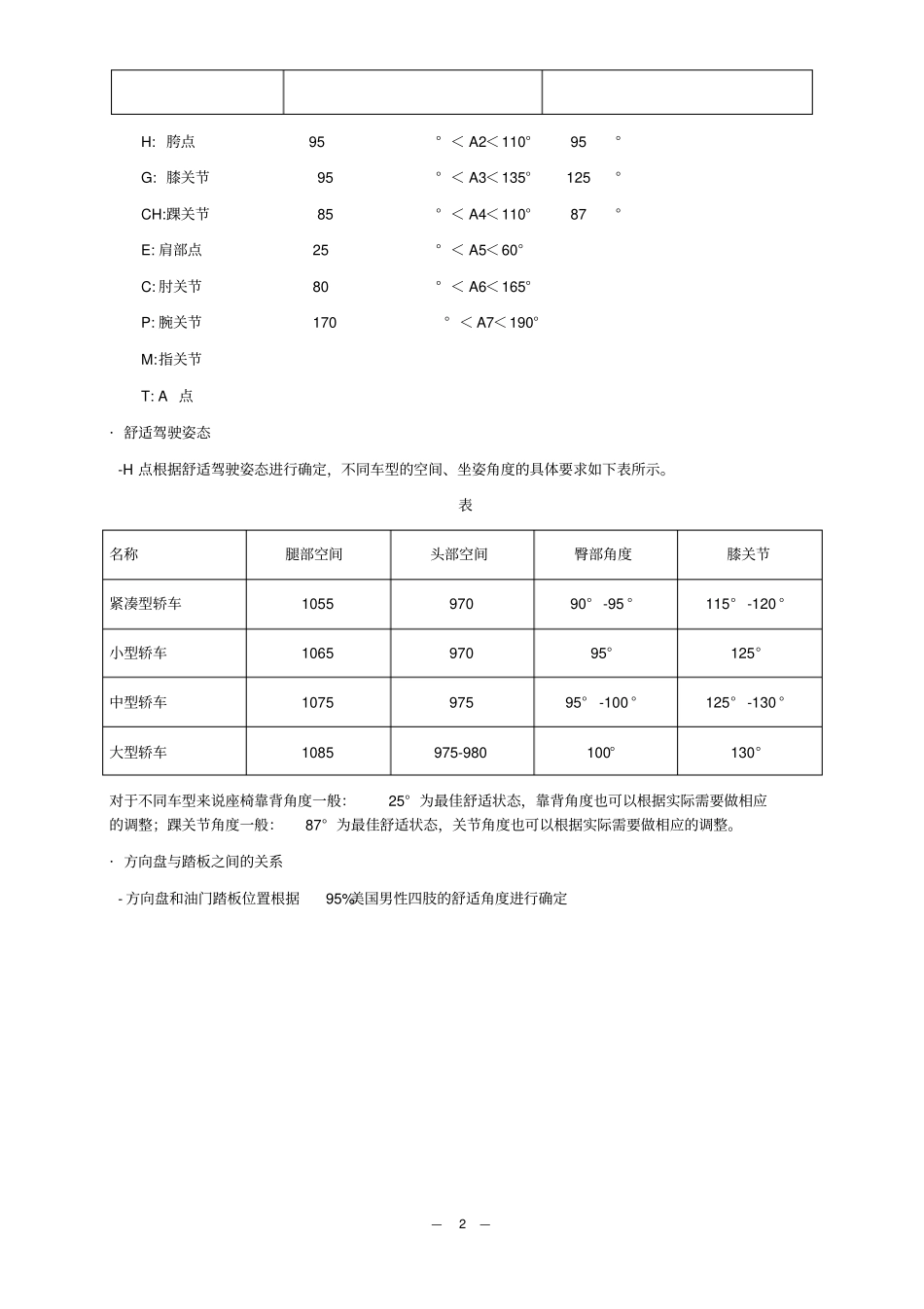

—1 —人机舒适性要求XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX。乘坐舒适性：前排人员坐姿要求，后排人员坐姿要求；操作舒适性：驾驶员前部手控舒适区，前车门手控舒适区，后车门手控舒适区，座椅下部手控舒适区，机盖开度舒适性要求，后背门（后行李厢）开度舒适性要求；3.1 乘坐舒适性3.1.1 前排人员坐姿要求前排人员包括驾驶员和前排乘客，在布置上需要满足相应的布置要求，一般情况下，驾驶员与副驾驶员设计坐姿一致，驾驶员还需特别关注下肢的布置角度要求，下图为驾驶员对人体主要关节角度的一般性要求———— 95%美国男性5%美国女性关节名称舒适角度最佳角度靠背角 20° ＜ A1＜30° 25°—2 —H: 胯点 95° ＜ A2＜110° 95°G: 膝关节 95° ＜ A3＜135° 125°CH:踝关节 85° ＜ A4＜110° 87°E: 肩部点 25° ＜ A5＜60°C: 肘关节 80° ＜ A6＜165°P: 腕关节 170° ＜ A7＜190°M:指关节T: A 点· 舒适驾驶姿态-H 点根据舒适驾驶姿态进行确定，不同车型的空间、坐姿角度的具体要求如下表所示。表名称腿部空间头部空间臀部角度膝关节紧凑型轿车1055 970 90° -95 °115° -120 °小型轿车1065 970 95°125°中型轿车1075 975 95°-100 °125° -130 °大型轿车1085 975-980 100°130°对于不同车型来说座椅靠背角度一般：25° 为最佳舒适状态，靠背角度也可以根据实际需要做相应的调整；踝关节角度一般：87° 为最佳舒适状态，关节角度也可以根据实际需要做相应的调整。· 方向盘与踏板之间的关系- 方向盘和油门踏板位置根据95%美国男性四肢的舒适角度进行确定—3 —图· 方向盘中心与H点的间距- 纵向长度： 405-415mm - 垂直高度： 370-380mm · 方向盘下端与座椅垫之间的关系- 我们称之为方向盘间隙- 方向盘间隙：最小165mm · 座椅调节滑轨的行程包括最前位置和最后位置。- 最前位置： 5%的美国女性- 最后位置： 95%的美国男性*如果是大中型汽车，H点可以位于最后位置的前方表名称座椅调节范围 (mm) 微型轿车轿车160-180 —4 —小轿车180-200 中型轿车200 大型轿车≥200 - 座椅调节滑轨倾斜角：3°-5 °· 头部间隙- 顶盖装饰板与驾驶员视点之间的高度：200mm -230mm · 视觉- 确定 H点应在考虑前后视野的基础上寻求良好的视觉效果3-2 ）横向 H点位置· 应考虑以下...
