汽车吊支腿负荷计算

汽车吊支腿负荷计算_第1页
1/3
汽车吊支腿负荷计算_第2页
2/3
汽车吊支腿负荷计算_第3页
3/3

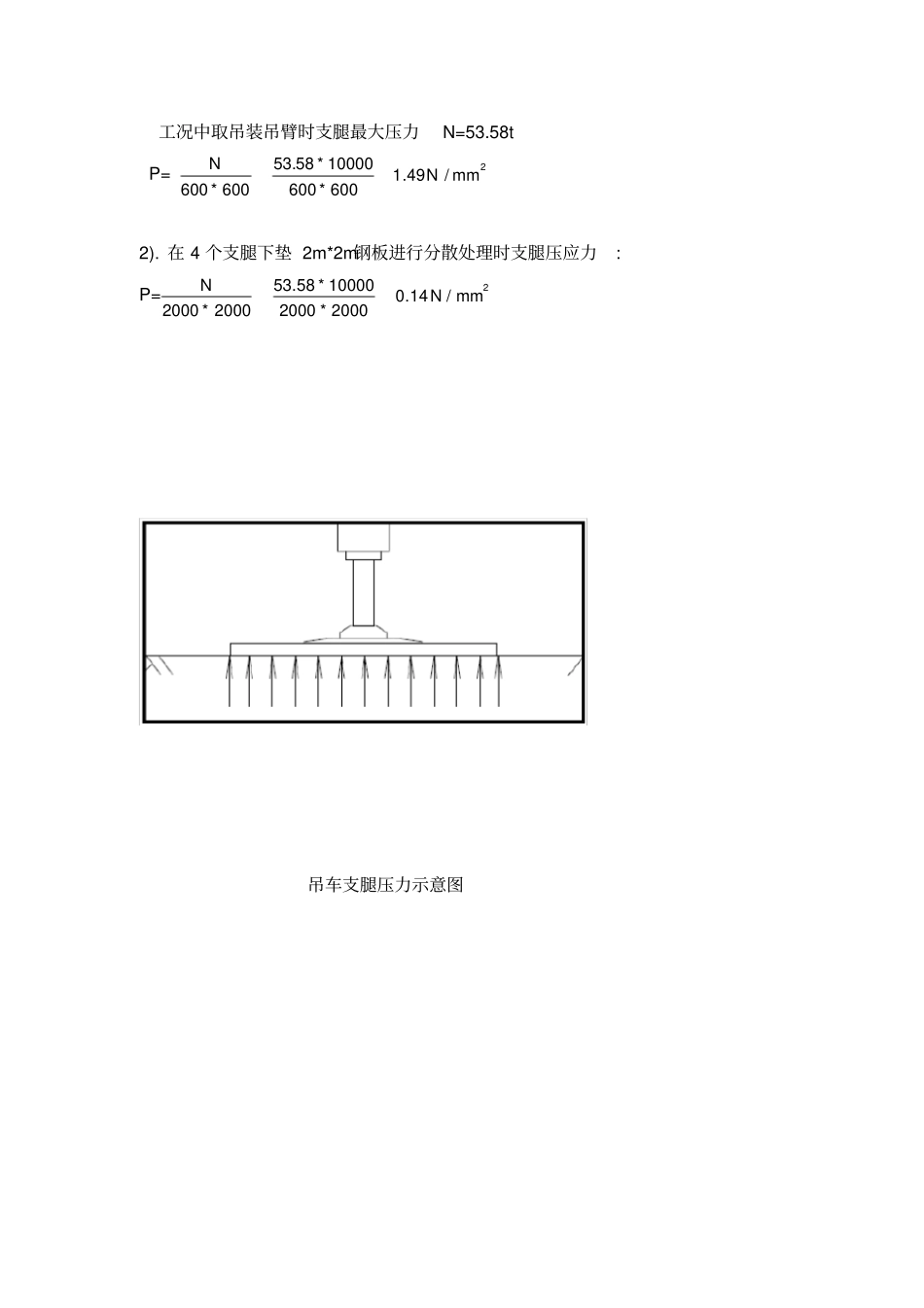

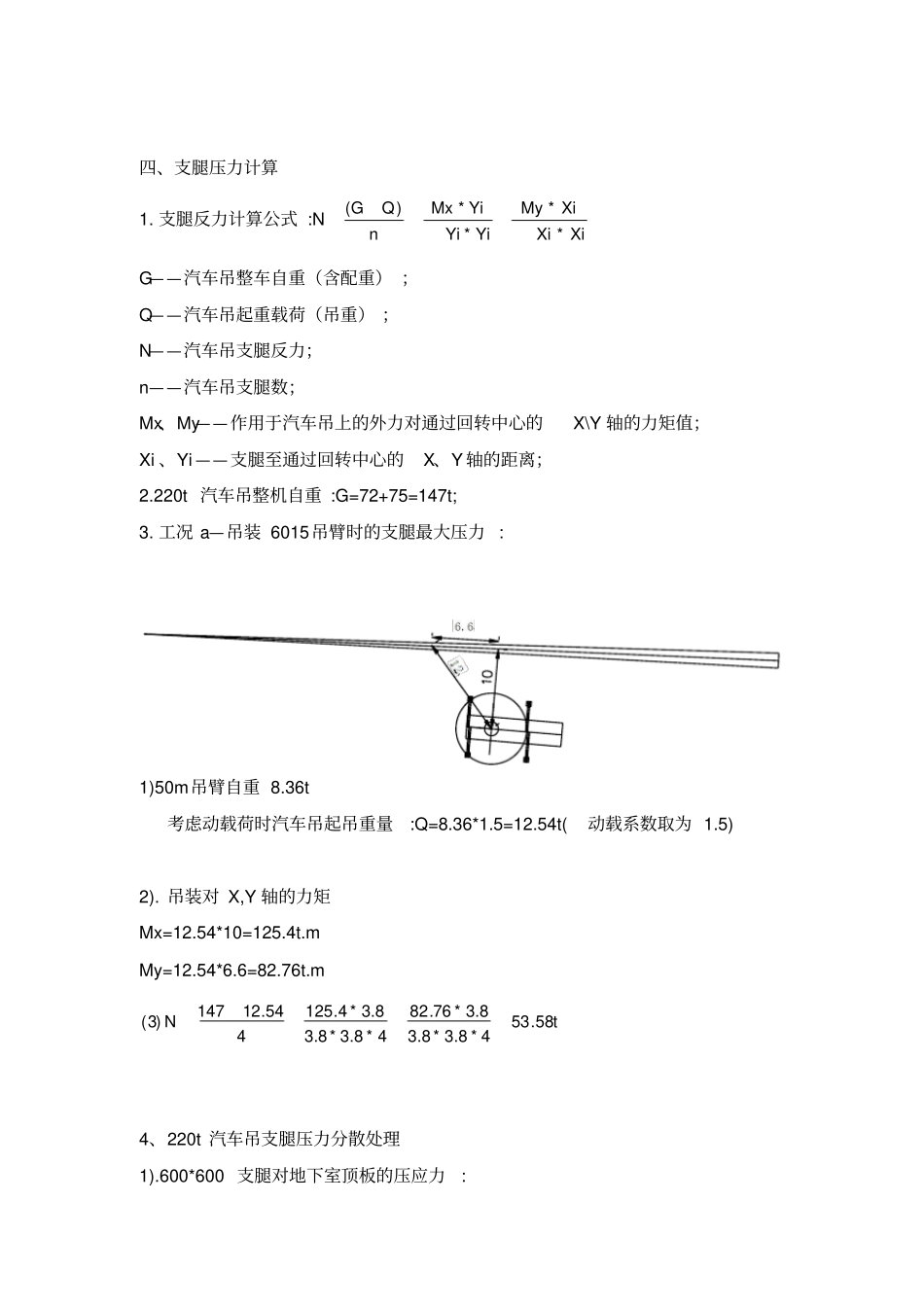

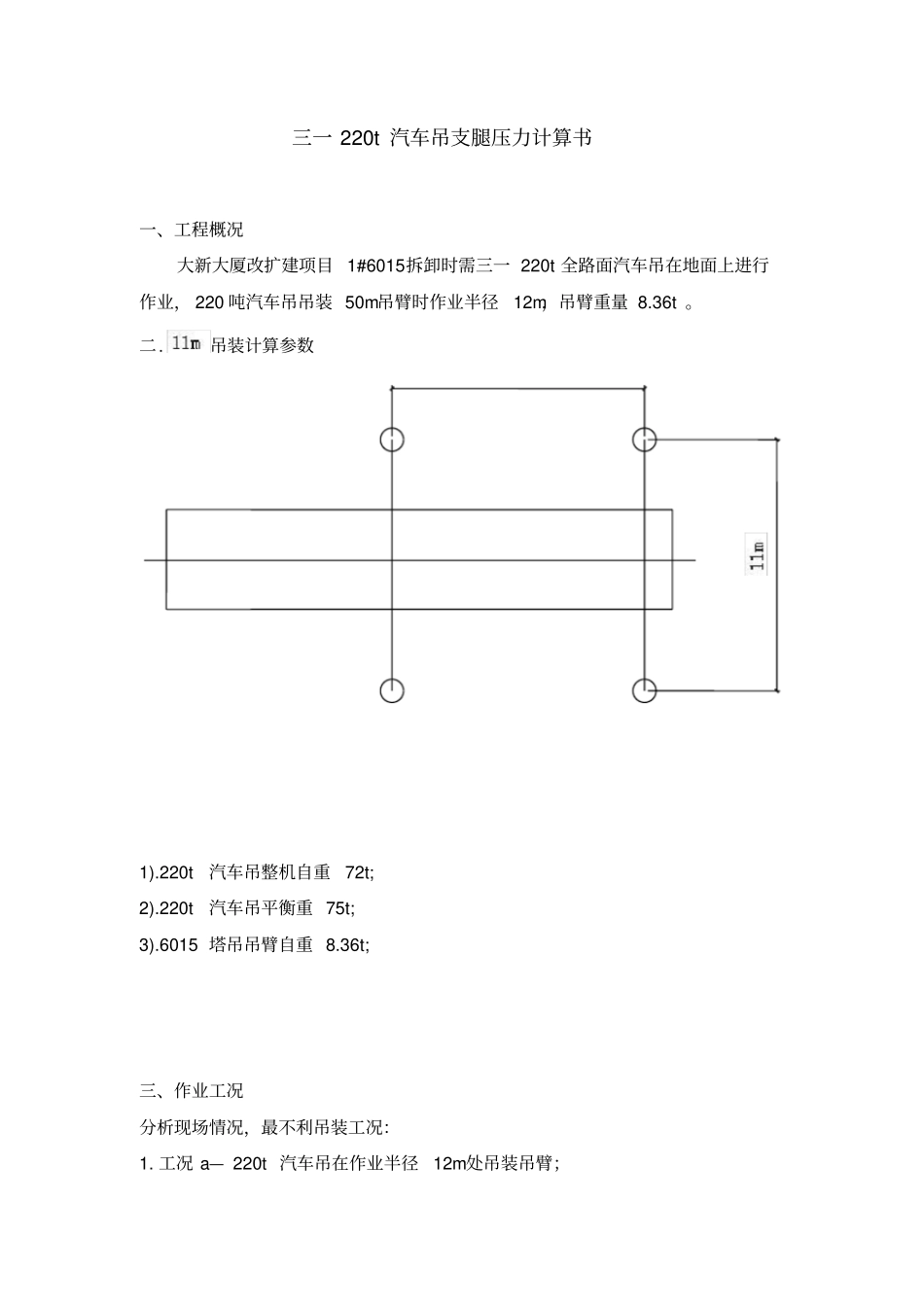

三一 220t 汽车吊支腿压力计算书一、工程概况大新大厦改扩建项目 1#6015拆卸时需三一 220t 全路面汽车吊在地面上进行作业, 220 吨汽车吊吊装 50m吊臂时作业半径12m,吊臂重量 8.36t 。二.吊装计算参数1).220t汽车吊整机自重72t; 2).220t汽车吊平衡重 75t; 3).6015 塔吊吊臂自重 8.36t; 三、作业工况分析现场情况,最不利吊装工况:1. 工况 a— 220t 汽车吊在作业半径12m处吊装吊臂;四、支腿压力计算1. 支腿反力计算公式 :NXiXiXiMyYiYiYiMxnQG****)(G——汽车吊整车自重(含配重) ;Q——汽车吊起重载荷(吊重) ;N——汽车吊支腿反力;n——汽车吊支腿数;Mx、My——作用于汽车吊上的外力对通过回转中心的X\Y 轴的力矩值;Xi 、Yi ——支腿至通过回转中心的X、Y 轴的距离;2.220t 汽车吊整机自重 :G=72+75=147t; 3. 工况 a—吊装 6015吊臂时的支腿最大压力 : 1)50m吊臂自重 8.36t 考虑动载荷时汽车吊起吊重量:Q=8.36*1.5=12.54t(动载系数取为 1.5) 2). 吊装对 X,Y 轴的力矩Mx=12.54*10=125.4t.m My=12.54*6.6=82.76t.m tN58.534*3.8*3.83.8*76.824*3.8*3.83.8*4.1254.5421147)3(4、220t 汽车吊支腿压力分散处理1).600*600 支腿对地下室顶板的压应力: 工况中取吊装吊臂时支腿最大压力N=53.58t P=2/49.1600*60010000*58.53600*600mmNN2). 在 4 个支腿下垫 2m*2m钢板进行分散处理时支腿压应力: P=2/14.02000*200010000*58.532000*2000mmNN吊车支腿压力示意图
