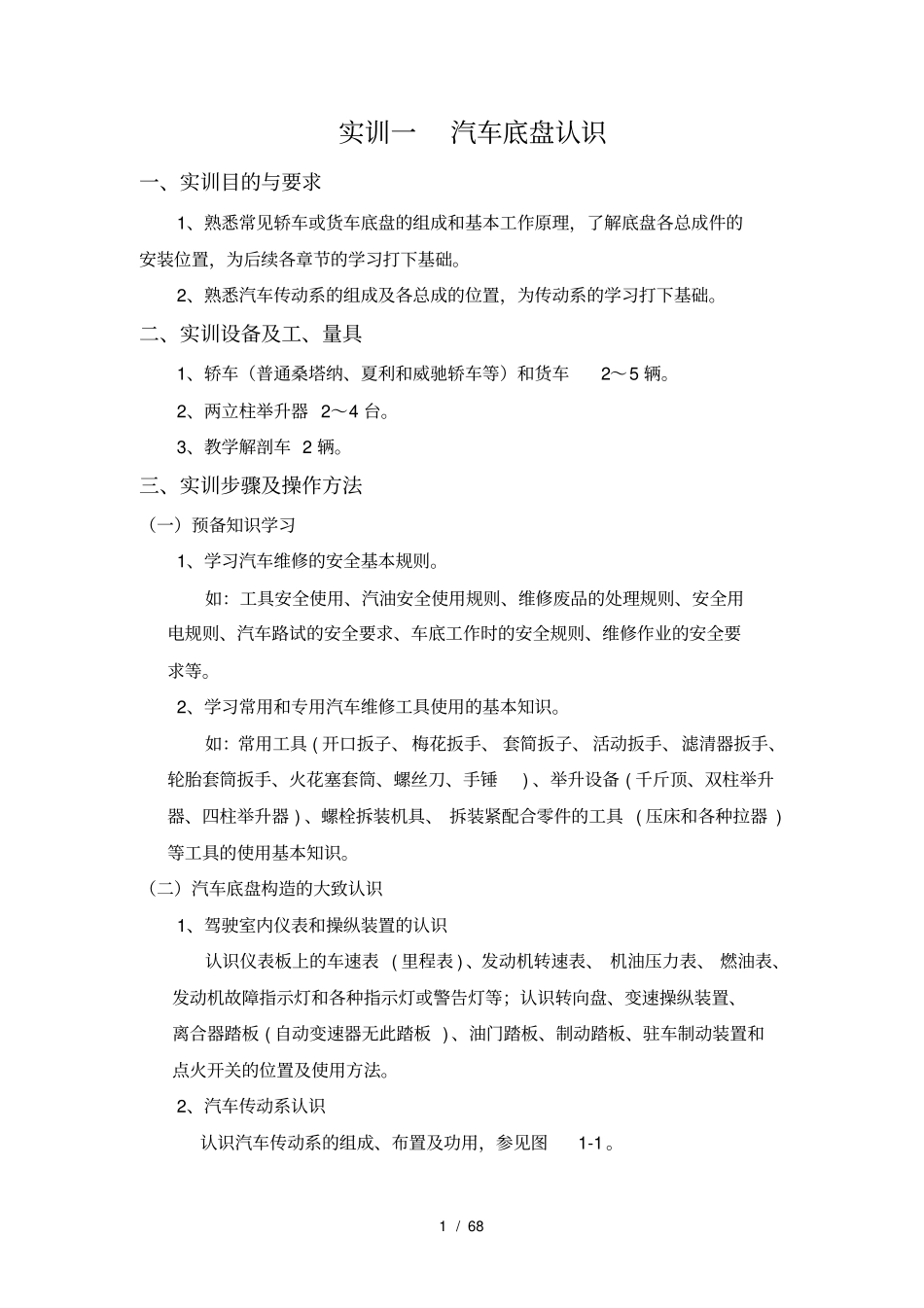

1 / 68 实训一汽车底盘认识一、实训目的与要求1、熟悉常见轿车或货车底盘的组成和基本工作原理，了解底盘各总成件的安装位置，为后续各章节的学习打下基础。2、熟悉汽车传动系的组成及各总成的位置，为传动系的学习打下基础。二、实训设备及工、量具1、轿车（普通桑塔纳、夏利和威驰轿车等）和货车2～5 辆。2、两立柱举升器 2～4 台。3、教学解剖车 2 辆。三、实训步骤及操作方法（一）预备知识学习1、学习汽车维修的安全基本规则。如：工具安全使用、汽油安全使用规则、维修废品的处理规则、安全用电规则、汽车路试的安全要求、车底工作时的安全规则、维修作业的安全要求等。2、学习常用和专用汽车维修工具使用的基本知识。如：常用工具 ( 开口扳子、 梅花扳手、 套简扳子、 活动扳手、滤清器扳手、轮胎套筒扳手、火花塞套筒、螺丝刀、手锤) 、举升设备 ( 千斤顶、双柱举升器、四柱举升器 ) 、螺栓拆装机具、 拆装紧配合零件的工具 ( 压床和各种拉器 )等工具的使用基本知识。（二）汽车底盘构造的大致认识1、驾驶室内仪表和操纵装置的认识认识仪表板上的车速表 ( 里程表 ) 、发动机转速表、 机油压力表、 燃油表、发动机故障指示灯和各种指示灯或警告灯等；认识转向盘、变速操纵装置、离合器踏板 ( 自动变速器无此踏板 ) 、油门踏板、制动踏板、驻车制动装置和点火开关的位置及使用方法。2、汽车传动系认识认识汽车传动系的组成、布置及功用，参见图1-1 。2 / 68 图 1-1 汽车传动系的组成与布置1- 离合器； 2- 变速器； 3- 驱动桥壳； 5- 差速器； 6- 半轴； 7- 主减速器； 8- 传动轴3、汽车行驶系认识认识汽车行驶系的组成、布置及功用。4、汽车转向系认识认识汽车转向系的组成、布置及功用，参见图1-2 。图 1-2 转向系示意图1- 转向盘； 2- 转向轴； 3- 转向节； 4- 转向轮； 5- 转向节臂； 6- 转向横拉杆； 7- 转向减振器； 8- 转向器5．汽车制动系认识认识汽车制动系的组成、布置及功用，参见图1-3 。3 / 68 图 1-3 制动系结构示意图1- 制动踏板； 2- 制动主缸推杆；3- 制动主缸活塞； 4- 制动主缸； 5- 油管； 6- 制动轮缸； 7- 轮缸活塞； 8- 制动鼓； 9- 摩擦片； 10- 制动蹄； 11- 制动底版； 12- 支承销； 13- 制动蹄复位弹簧四、复习思考题1、汽车总体上由哪几个部分组成？2、汽车底盘包括哪几个系统？各个系统包括哪些主要部件？...
