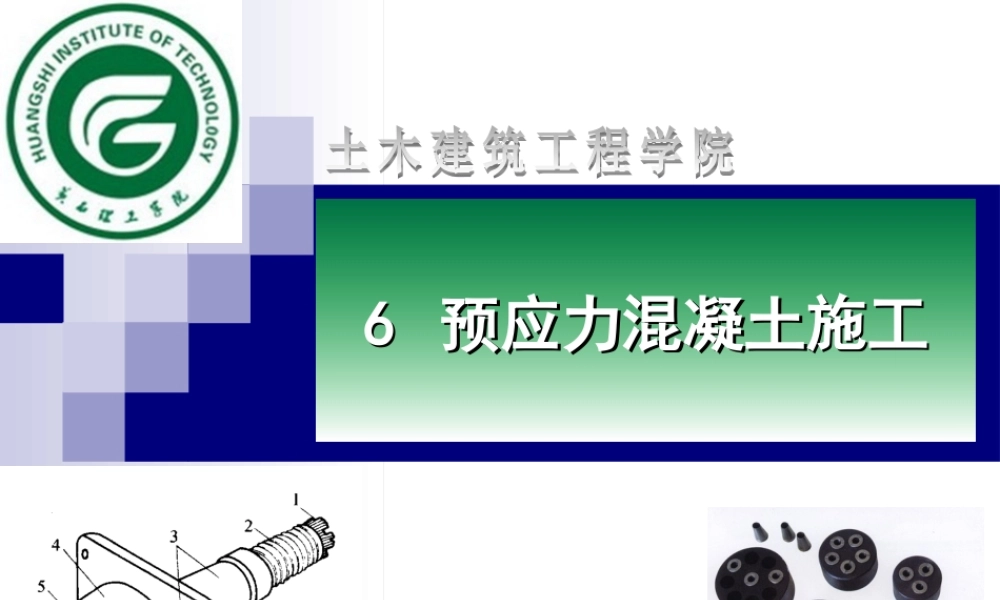

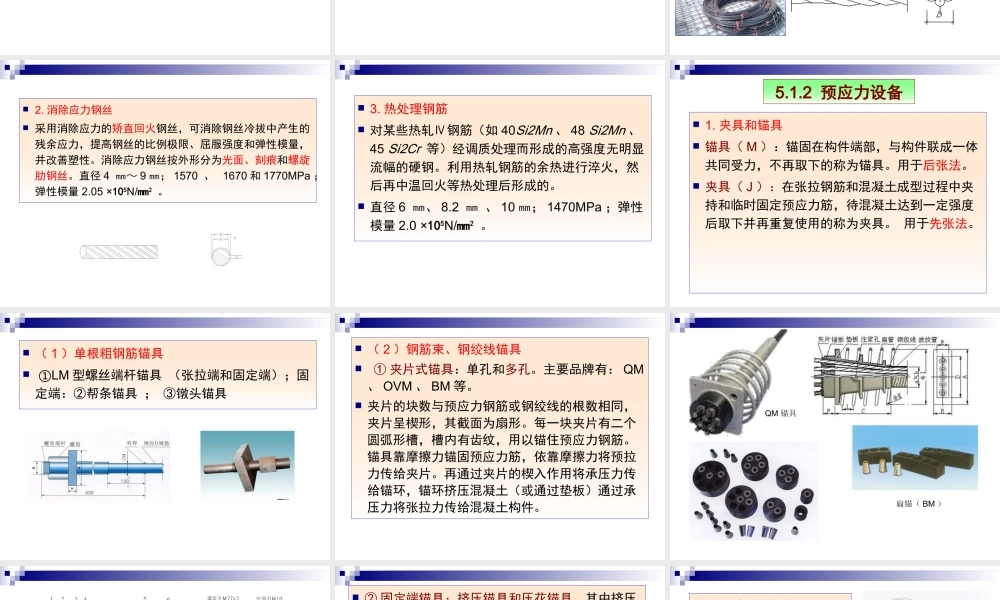

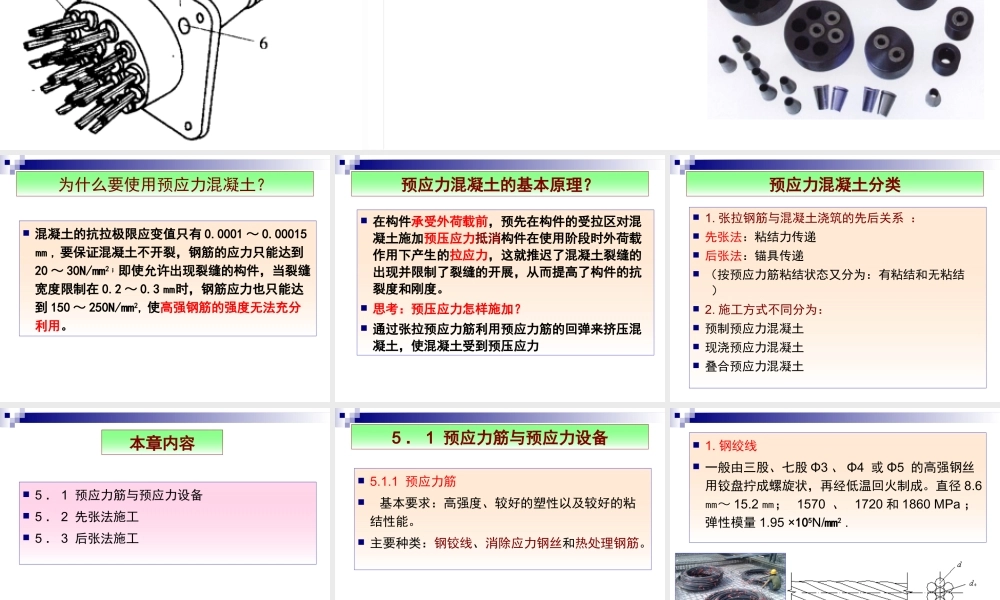

6 6 预应力混凝土施工预应力混凝土施工为什么要使用预应力混凝土？ 混凝土的抗拉极限应变值只有 0.0001 ～ 0.00015㎜ , 要保证混凝土不开裂，钢筋的应力只能达到20 ～ 30N/mm2 ；即使允许出现裂缝的构件，当裂缝宽度限制在 0.2 ～ 0.3 ㎜时，钢筋应力也只能达到 150 ～ 250N/mm2, 使高强钢筋的强度无法充分利用。预应力混凝土的基本原理？ 在构件承受外荷载前，预先在构件的受拉区对混凝土施加预压应力抵消构件在使用阶段时外荷载作用下产生的拉应力，这就推迟了混凝土裂缝的出现并限制了裂缝的开展，从而提高了构件的抗裂度和刚度。 思考：预压应力怎样施加？ 通过张拉预应力筋利用预应力筋的回弹来挤压混凝土，使混凝土受到预压应力 预应力混凝土分类 1. 张拉钢筋与混凝土浇筑的先后关系 ： 先张法：粘结力传递  后张法：锚具传递  （按预应力筋粘结状态又分为：有粘结和无粘结 ）  2. 施工方式不同分为： 预制预应力混凝土 现浇预应力混凝土 叠合预应力混凝土 本章内容 5 ． 1 预应力筋与预应力设备  5 ． 2 先张法施工 5 ． 3 后张法施工 5 ． 1 预应力筋与预应力设备 5.1.1 预应力筋 基本要求：高强度、较好的塑性以及较好的粘结性能。 主要种类：钢铰线、消除应力钢丝和热处理钢筋。 1. 钢绞线 一般由三股、七股 Φ3 、 Φ4 或 Φ5 的高强钢丝用铰盘拧成螺旋状，再经低温回火制成。直径 8.6 ㎜～ 15.2 ㎜； 1570 、 1720 和 1860 MPa ；弹性模量 1.95 ×105N/mm2 . 2. 消除应力钢丝 采用消除应力的矫直回火钢丝，可消除钢丝冷拔中产生的残余应力，提高钢丝的比例极限、屈服强度和弹性模量，并改善塑性。消除应力钢丝按外形分为光面、刻痕和螺旋肋钢丝。直径 4 ㎜～ 9 ㎜； 1570 、 1670 和 1770MPa ；弹性模量 2.05 ×105N/mm2 。 3. 热处理钢筋 对某些热轧Ⅳ钢筋（如 40Si2Mn 、 48 Si2Mn 、45 Si2Cr 等）经调质处理而形成的高强度无明显流幅的硬钢。利用热轧钢筋的余热进行淬火，然后再中温回火等热处理后形成的。 直径 6 ㎜、 8.2 ㎜ 、 10 ㎜； 1470MPa ；弹性模量 2.0 ×105N/mm2 。5.1.2 预应力设备 1. 夹具和锚具 锚具（ M ）：锚固在构件端部，与构件联成一体共同受力，不再取下的称为锚具。用于后张法。 夹具（ J ）：在张拉钢筋和...
