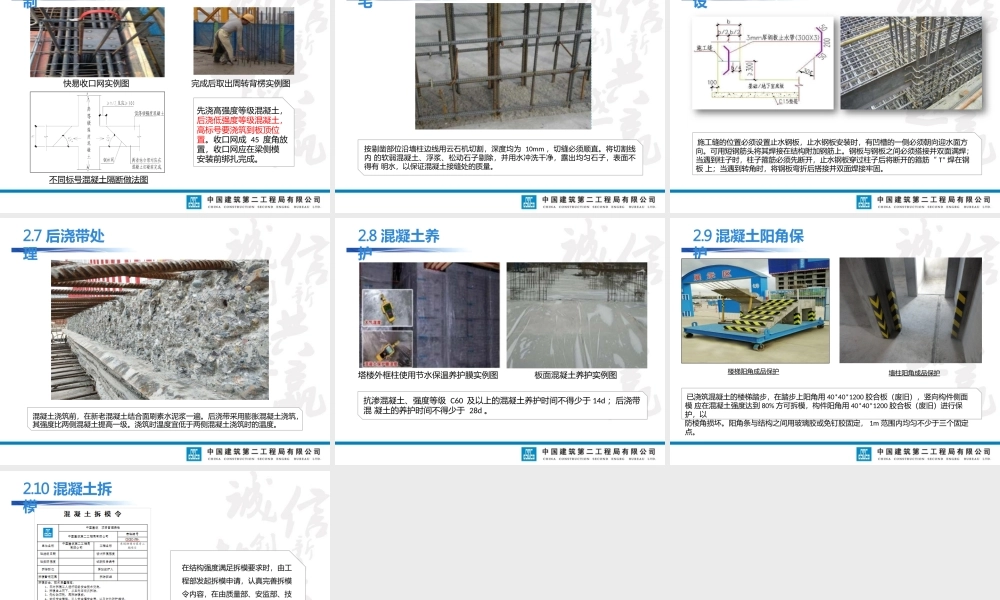

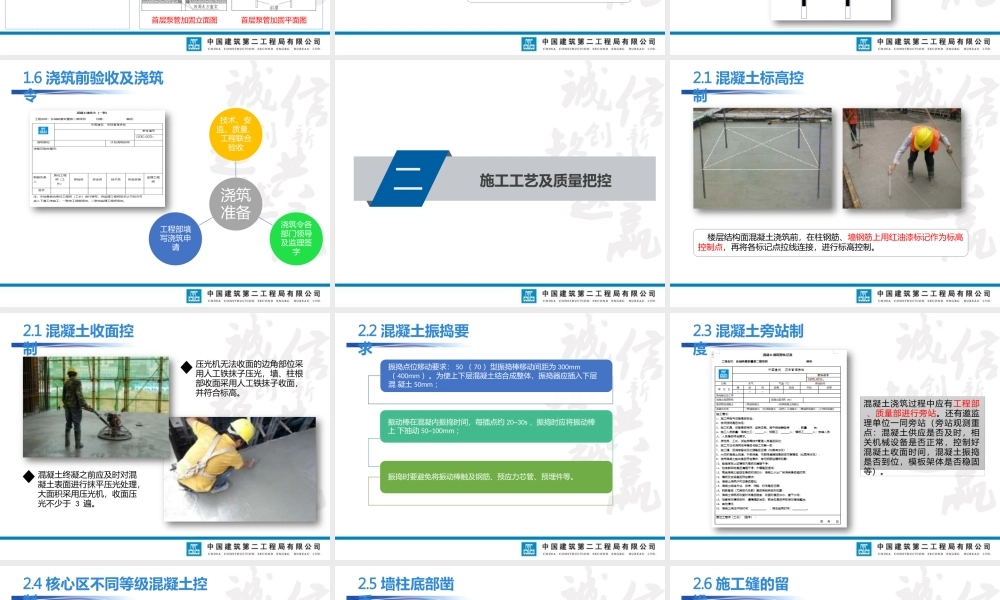

中建二局西南分公司混凝土工程管控图集一施工准备目 录二施工工艺及质量把控1.1 施工图纸准备1.图纸齐全对地下室底板浇筑时，有根 据施工缝留设绘制的浇筑分 区及顺序图；并发至各部门 。2.图纸估算量商务部、技术部根据图纸信息，已算出图纸预算工程量 ；工程部根据图纸提出现场用 量，三量进行对比1.2 混凝土试块及标养室混凝土试块及标养室混凝土试块制作后统一放置至标养室，标准养护室采用普通集装箱，内部设置带门隔断，内侧为养护室，外侧为操作间；装饰装修阶段因试块 量少，采用成品标养箱。1.3 混凝土泵管加固泵管在竖向方向从底层一直 到顶层，利用房间里的通风井或 其他洞口穿过楼层，在穿过楼层 处，用木方填塞严密，并保持整 根垂直管在同一铅直线上，同时 应考虑装拆方便、故障排除容易、附着牢固安全可靠。首层采用泵 管加固，泵管加固方式详见下图( 根据本项目绘制 ) 。泵管留设位置示意图首层泵管加固立面图首层泵管加固平面图1.4 混凝土洗泵方式泵送过程空压机图混凝土地泵清洗球图项目在浇筑混凝土过程中采用空压机及清 洗海绵球进行洗泵1.5 布料机加固布料机放置区域模板下部的脚手架底脚需 垫木板，脚手架顶部木方间距不得大于100mm ，脚手架立杆间距缩小为原来的一半，脚手架梁底、层高中部及扫地杆处增 加三道水平剪刀撑，并在布料机放置区域 的周围四面打上竖向剪刀撑，形成模板支 撑架格构柱形式。1.6 浇筑前验收及浇筑令浇筑 准备技术、安 监、质量、 工程联合 验收浇筑令各 部门领导 及监理签 字工程部填 写浇筑申 请二施工工艺及质量把控2.1 混凝土标高控制楼层结构面混凝土浇筑前，在柱钢筋、墙钢筋上用红油漆标记作为标高 控制点，再将各标记点拉线连接，进行标高控制。2.1 混凝土收面控制混凝土终凝之前应及时对混 凝土表面进行抹平压光处理， 大面积采用压光机，收面压 光不少于 3 遍。压光机无法收面的边角部位采 用人工铁抹子压光，墙、柱根 部收面采用人工铁抹子收面， 并符合标高。2.2 混凝土振捣要求振捣点位移动要求： 50 （ 70 ）型振捣棒移动间距为 300mm（ 400mm ）。为使上下层混凝土结合成整体，振捣器应插入下层混 凝土 50mm ；振动棒在混凝内振捣时间，每插点约 20~30s ，振捣时应将振动棒上 下抽动 50~100mm ；振捣时要避免将振动棒触及钢筋、预应力芯管、预埋件等。2.3 混凝土旁站制度混凝土浇筑过程中应有工程部 、质量部进...
