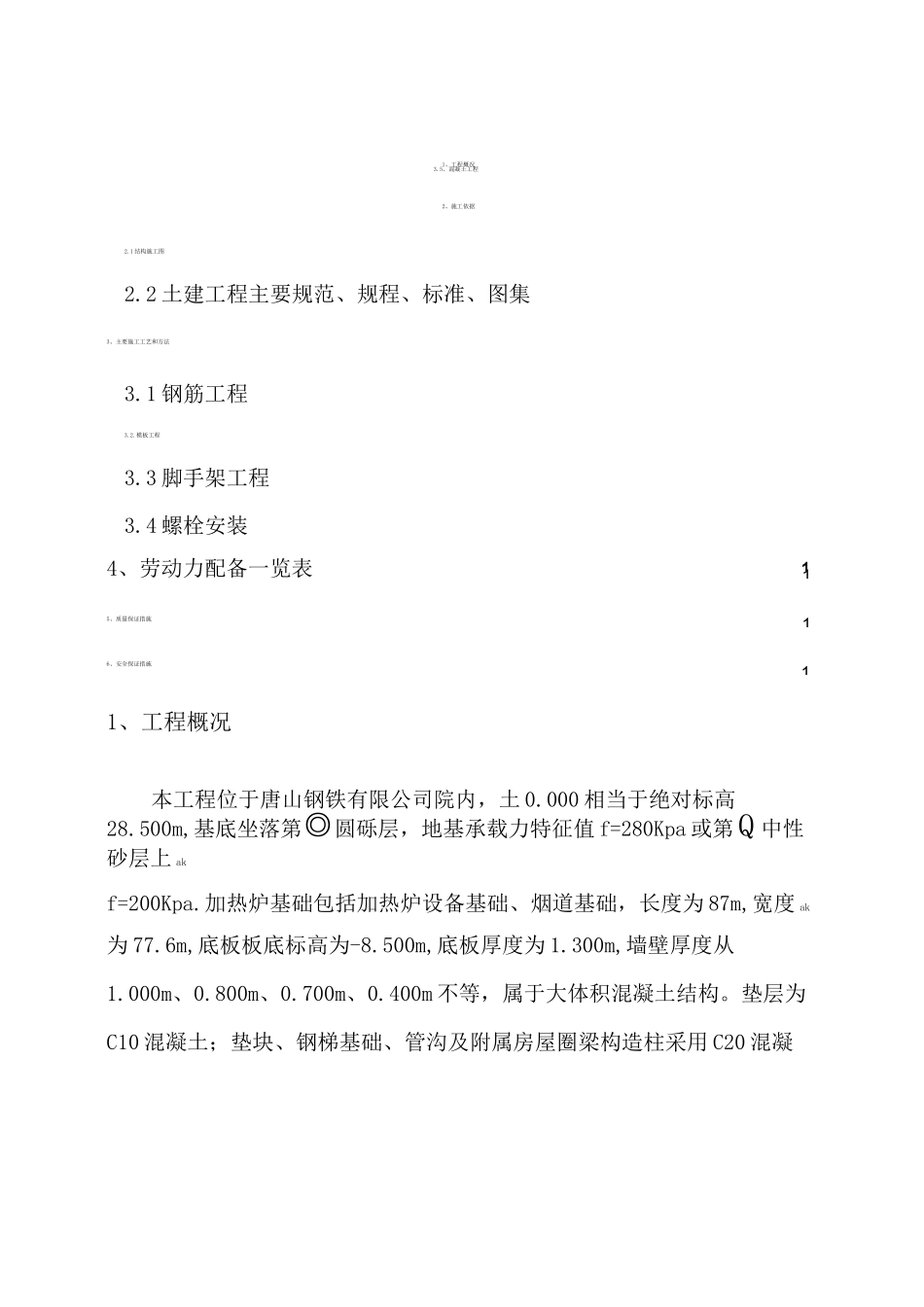

加热炉设备基础施工方案(土建)

年月日唐山 1250 热轧带钢工程加热炉设备基础施工方案审批：审核：编制：XXX 项目部113.5、混凝土工程111、工程概况2、施工依据2.1 结构施工图2.2 土建工程主要规范、规程、标准、图集3、主要施工工艺和方法3.1 钢筋工程3.2.模板工程3.3 脚手架工程3.4 螺栓安装4、劳动力配备一览表5、质量保证措施6、安全保证措施1、工程概况本工程位于唐山钢铁有限公司院内，土 0.000 相当于绝对标高28.500m,基底坐落第◎圆砾层，地基承载力特征值 f=280Kpa 或第Q 中性砂层上 akf=200Kpa.加热炉基础包括加热炉设备基础、烟道基础，长度为 87m,宽度 ak为 77.6m,底板板底标高为-8.500m,底板厚度为 1.300m,墙壁厚度从1.000m、0.800m、0.700m、0.400m 不等，属于大体积混凝土结构。垫层为C10 混凝土；垫块、钢梯基础、管沟及附属房屋圈梁构造柱采用 C20 混凝土；运输辊道、加热炉基础及平台、梁、柱为 C25 混凝土；加热炉底板、外墙、电缆隧道及其它坑土 0.000 以下的底板、底板上设备基础、排水沟、积水坑及侧壁为 C25 防水混凝土，抗渗等级为 S8。设计单位：监理单位：施工单位：2、施工依据2.1 结构施工图中冶京诚工程技术有限公司设计的加热炉设备基础结构施工图 2005.10J1中冶京诚工程技术有限公司设计的加热炉设备基础设计总说明 2005.10J22.2 土建工程主要规范、规程、标准、图集序号类别规范、规程名称编号1国家工程测量规范GB50026-932国家建筑地基基础工程施工质量验收规范GB50202-20023国家地下工程防水技术规范GB50108-20014国家地下防水工程施工质量验收规范GB50208-20025国家混凝土结构工程施工质量验收规范GB50204-20026国家砌体工程施工质量验收规范GB50203-20027国家屋面工程质量验收规范GB50207-20028国家建筑地面工程施工质量验收规范GB50209-20029行业钢筋机械连接通用技术规程JGJ107-9610行业混凝土泵送技术规程JGJ/T10-9511行业建筑机械使用安全技术规程JGJ33-200112行业施工现场临时用电安全技术规范JGJ46-8813国家建筑工程施工质量验收统标准GB50300-200114国家混凝土质量控制标准GB50164-9215国家混凝土强度检验评定标准GBJ107-8716行业建筑施工安全检杳标准JGJ59-9917国家混凝土结构施工图平面整体表示方法制图规则和构造详图03G10118国家建筑物抗震构造详图97G3293、主要施工工艺和方法3.1 钢筋工程3.1.1 钢筋进场时必须有出厂合格证，钢筋的材质必须符合设计要求。进场后的钢筋按其规格分类堆放，并...
