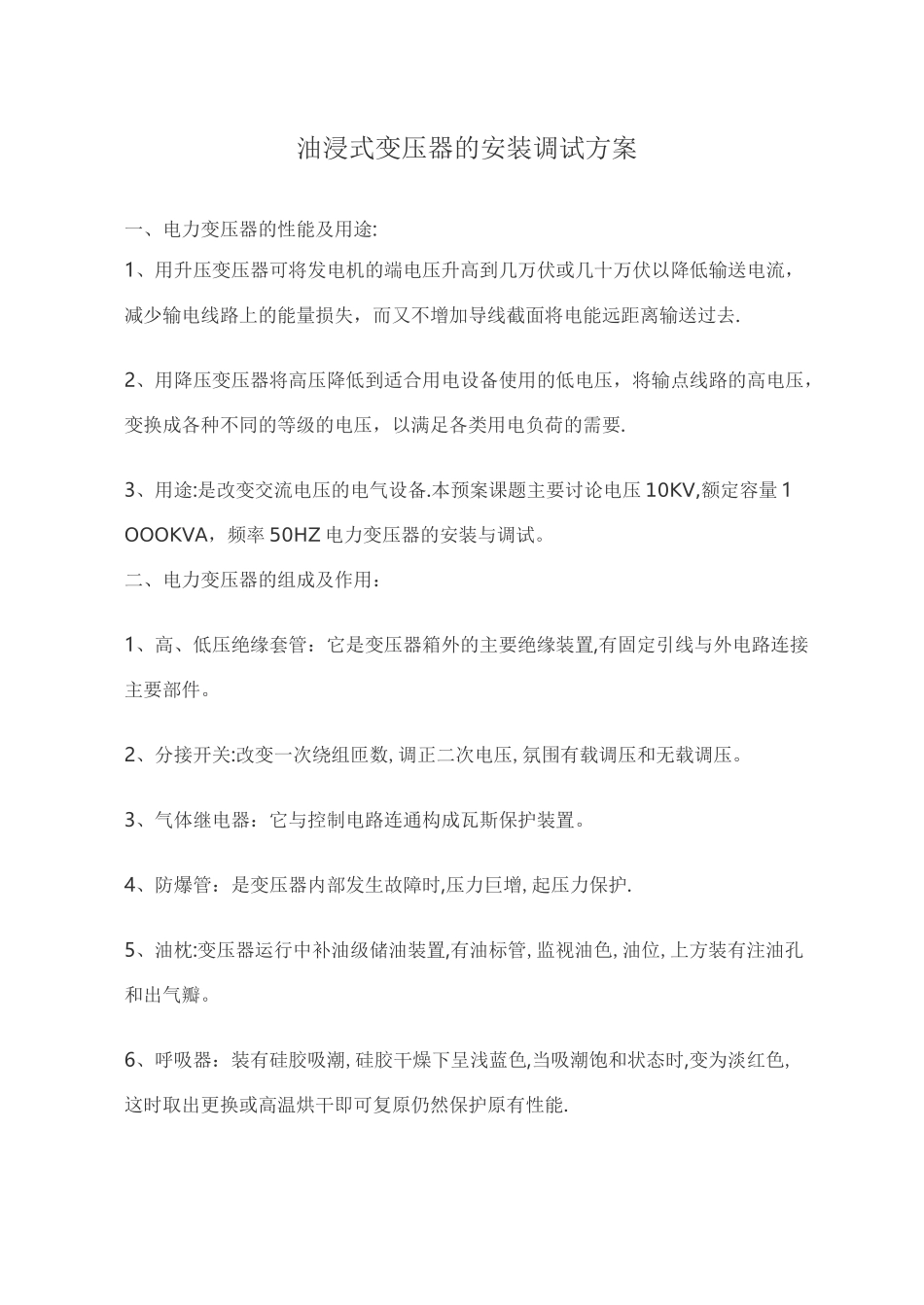

油浸式变压器的安装调试方案一、电力变压器的性能及用途:1、用升压变压器可将发电机的端电压升高到几万伏或几十万伏以降低输送电流，减少输电线路上的能量损失，而又不增加导线截面将电能远距离输送过去
2、用降压变压器将高压降低到适合用电设备使用的低电压，将输点线路的高电压，变换成各种不同的等级的电压，以满足各类用电负荷的需要
3、用途:是改变交流电压的电气设备
本预案课题主要讨论电压 10KV,额定容量 1OOOKVA，频率 50HZ 电力变压器的安装与调试
二、电力变压器的组成及作用：1、高、低压绝缘套管：它是变压器箱外的主要绝缘装置,有固定引线与外电路连接主要部件
2、分接开关:改变一次绕组匝数,调正二次电压,氛围有载调压和无载调压
3、气体继电器：它与控制电路连通构成瓦斯保护装置
4、防爆管：是变压器内部发生故障时,压力巨增,起压力保护
5、油枕:变压器运行中补油级储油装置,有油标管,监视油色,油位,上方装有注油孔和出气瓣
6、呼吸器：装有硅胶吸潮,硅胶干燥下呈浅蓝色,当吸潮饱和状态时,变为淡红色,这时取出更换或高温烘干即可复原仍然保护原有性能

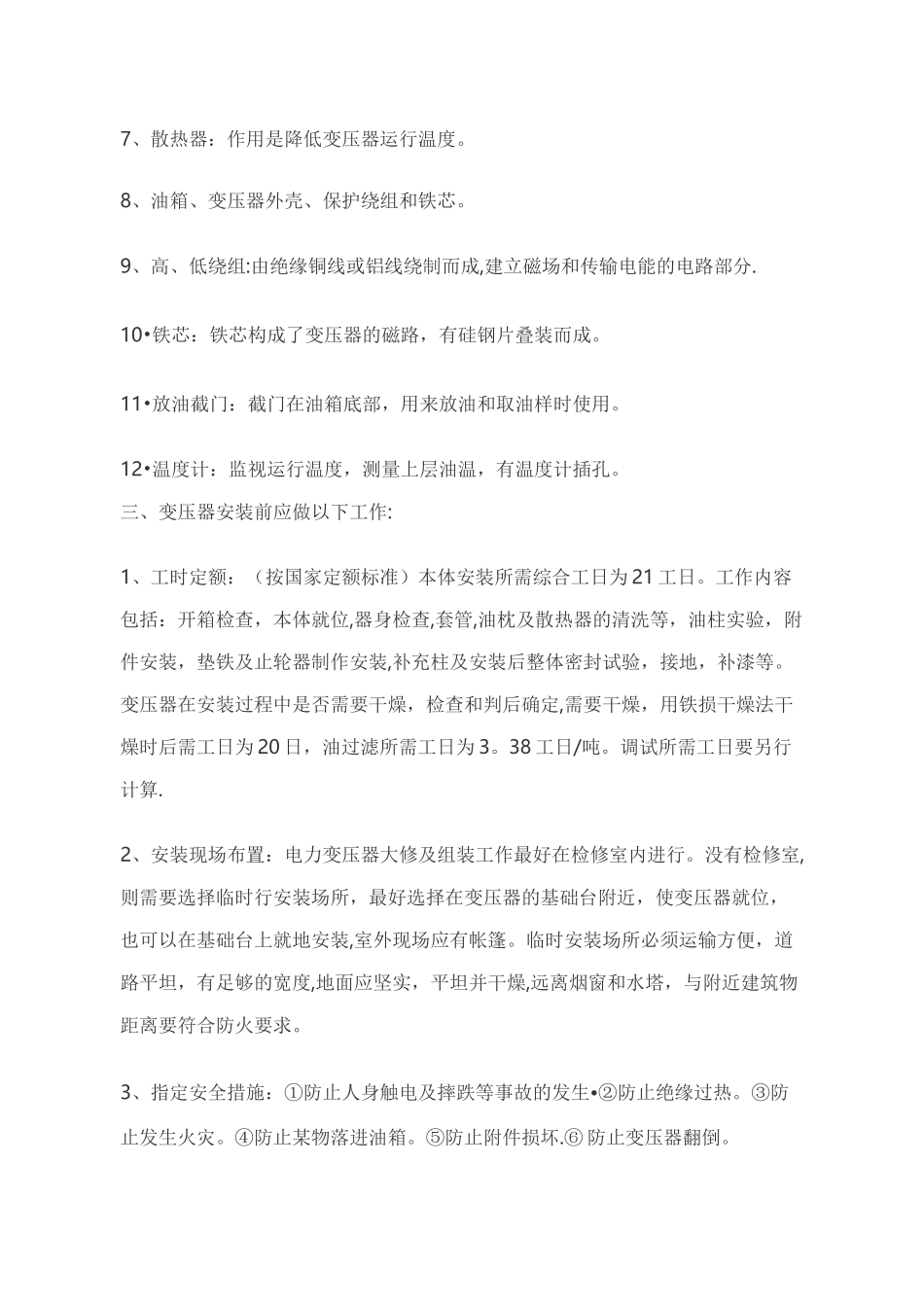

7、散热器：作用是降低变压器运行温度
8、油箱、变压器外壳、保护绕组和铁芯
9、高、低绕组:由绝缘铜线或铝线绕制而成,建立磁场和传输电能的电路部分
10•铁芯：铁芯构成了变压器的磁路，有硅钢片叠装而成
11•放油截门：截门在油箱底部，用来放油和取油样时使用
12•温度计：监视运行温度，测量上层油温，有温度计插孔
三、变压器安装前应做以下工作:1、工时定额：（按国家定额标准）本体安装所需综合工日为 21 工日
工作内容包括：开箱检查，本体就位,器身检查,套管,油枕及散热器的清洗等，油柱实验，附件安装，垫铁及止轮器制作安装,补充柱及安装后整体密封试验，接地，补漆等
变压器在安装过程中是否需要干燥，检查和判后确定,需要干燥，用铁损干燥法干燥
