基础承台、底板技术交底

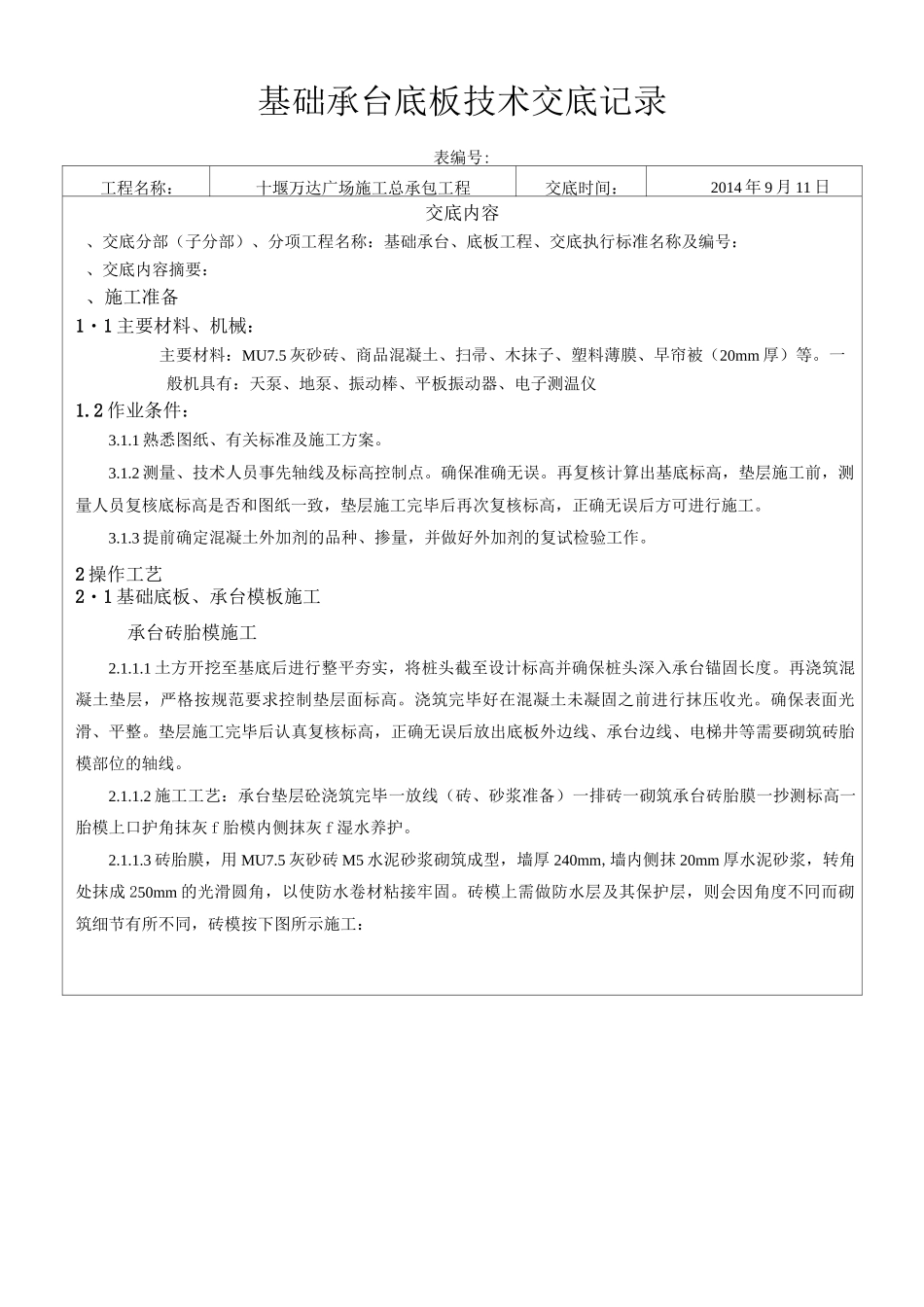

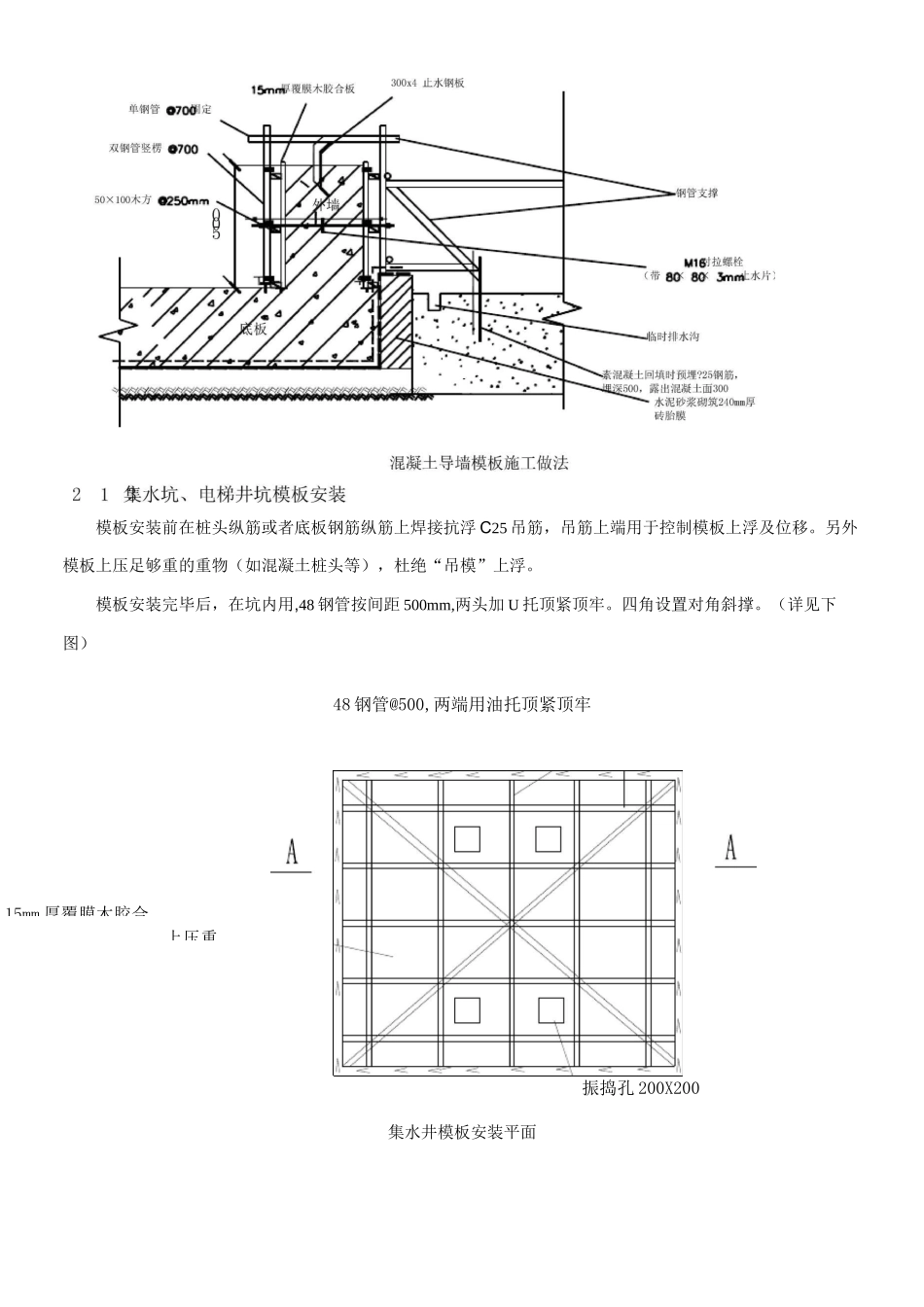

基础承台底板技术交底记录表编号:工程名称：十堰万达广场施工总承包工程交底时间：2014 年 9 月 11 日交底内容、交底分部（子分部）、分项工程名称：基础承台、底板工程、交底执行标准名称及编号：、交底内容摘要：、施工准备1・1 主要材料、机械：主要材料：MU7.5 灰砂砖、商品混凝土、扫帚、木抹子、塑料薄膜、早帘被（20mm 厚）等。一般机具有：天泵、地泵、振动棒、平板振动器、电子测温仪1.2 作业条件：3.1.1 熟悉图纸、有关标准及施工方案。3.1.2 测量、技术人员事先轴线及标高控制点。确保准确无误。再复核计算出基底标高，垫层施工前，测量人员复核底标高是否和图纸一致，垫层施工完毕后再次复核标高，正确无误后方可进行施工。3.1.3 提前确定混凝土外加剂的品种、掺量，并做好外加剂的复试检验工作。2 操作工艺2・1 基础底板、承台模板施工承台砖胎模施工2.1.1.1 土方开挖至基底后进行整平夯实，将桩头截至设计标高并确保桩头深入承台锚固长度。再浇筑混凝土垫层，严格按规范要求控制垫层面标高。浇筑完毕好在混凝土未凝固之前进行抹压收光。确保表面光滑、平整。垫层施工完毕后认真复核标高，正确无误后放出底板外边线、承台边线、电梯井等需要砌筑砖胎模部位的轴线。2.1.1.2 施工工艺：承台垫层砼浇筑完毕一放线（砖、砂浆准备）一排砖一砌筑承台砖胎膜一抄测标高一胎模上口护角抹灰 f 胎模内侧抹灰 f 湿水养护。2.1.1.3 砖胎膜，用 MU7.5 灰砂砖 M5 水泥砂浆砌筑成型，墙厚 240mm,墙内侧抹 20mm 厚水泥砂浆，转角处抹成 250mm 的光滑圆角，以使防水卷材粘接牢固。砖模上需做防水层及其保护层，则会因角度不冋而砌筑细节有所不同，砖模按下图所示施工：—朋站—吹—24 汕馨嫌踴幽維—弓輕嘏时隸•乩趣盘层財默承台斜面放坡做法2.1.1.4 砖胎模施工完后，承台坑土对称回填，回填前用木方或钢管临时固定，回填土必须分层夯实，分层厚度不大于 250mm,压实系数三 0.94。不得采用淤泥质土及建筑垃圾回填。基础底板外模施工基础底板外模采用 240 厚灰砂砖墙，砌筑高度高出基础底板顶面两皮砖（墙内侧抹 20mm 厚水泥砂浆，直角部位要求抹成 r 三 50mm 的光滑圆角，以使防水卷材粘接牢固）。导墙高度 500mm,浇筑混凝土之前要做“吊模”，导墙两侧模板用对拉螺杆固定，外侧增加钢管顶紧顶牢。具体措施如下图：邂隧处承台砖胎模大样图（直上压重模板安装前在桩头纵筋或者底板钢筋纵筋上焊接抗浮 C25 ...
