汽车概论下册

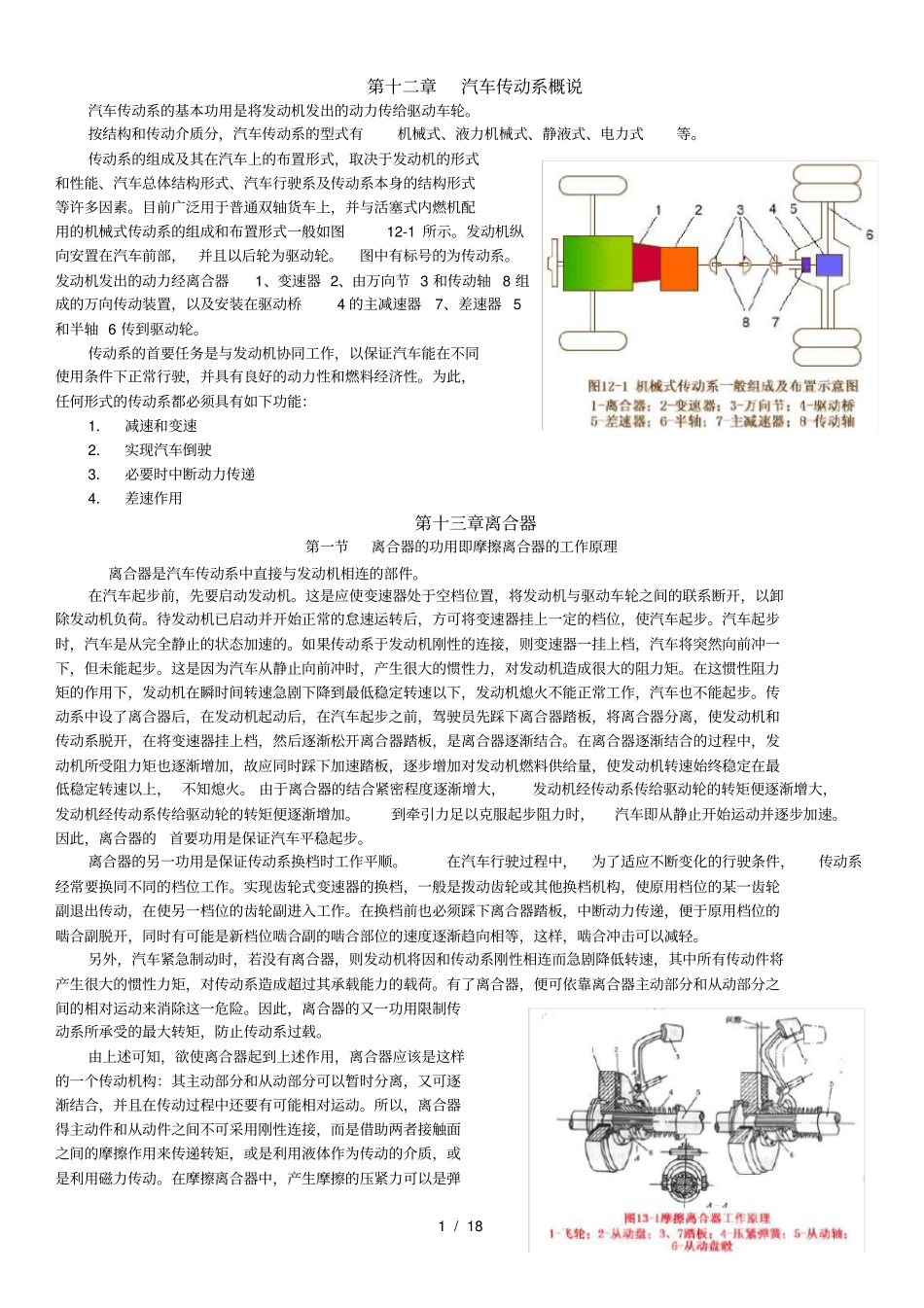

1 / 18 第十二章汽车传动系概说汽车传动系的基本功用是将发动机发出的动力传给驱动车轮。按结构和传动介质分，汽车传动系的型式有机械式、液力机械式、静液式、电力式等。传动系的组成及其在汽车上的布置形式，取决于发动机的形式和性能、汽车总体结构形式、汽车行驶系及传动系本身的结构形式等许多因素。目前广泛用于普通双轴货车上，并与活塞式内燃机配用的机械式传动系的组成和布置形式一般如图12-1 所示。发动机纵向安置在汽车前部，并且以后轮为驱动轮。图中有标号的为传动系。发动机发出的动力经离合器1、变速器 2、由万向节 3 和传动轴 8 组成的万向传动装置，以及安装在驱动桥4 的主减速器7、差速器 5和半轴 6 传到驱动轮。传动系的首要任务是与发动机协同工作，以保证汽车能在不同使用条件下正常行驶，并具有良好的动力性和燃料经济性。为此，任何形式的传动系都必须具有如下功能：1．减速和变速2．实现汽车倒驶3．必要时中断动力传递4．差速作用第十三章离合器第一节离合器的功用即摩擦离合器的工作原理离合器是汽车传动系中直接与发动机相连的部件。在汽车起步前，先要启动发动机。这是应使变速器处于空档位置，将发动机与驱动车轮之间的联系断开，以卸除发动机负荷。待发动机已启动并开始正常的怠速运转后，方可将变速器挂上一定的档位，使汽车起步。汽车起步时，汽车是从完全静止的状态加速的。如果传动系于发动机刚性的连接，则变速器一挂上档，汽车将突然向前冲一下，但未能起步。这是因为汽车从静止向前冲时，产生很大的惯性力，对发动机造成很大的阻力矩。在这惯性阻力矩的作用下，发动机在瞬时间转速急剧下降到最低稳定转速以下，发动机熄火不能正常工作，汽车也不能起步。传动系中设了离合器后，在发动机起动后，在汽车起步之前，驾驶员先踩下离合器踏板，将离合器分离，使发动机和传动系脱开，在将变速器挂上档，然后逐渐松开离合器踏板，是离合器逐渐结合。在离合器逐渐结合的过程中，发动机所受阻力矩也逐渐增加，故应同时踩下加速踏板，逐步增加对发动机燃料供给量，使发动机转速始终稳定在最低稳定转速以上， 不知熄火。 由于离合器的结合紧密程度逐渐增大，发动机经传动系传给驱动轮的转矩便逐渐增大，发动机经传动系传给驱动轮的转矩便逐渐增加。到牵引力足以克服起步阻力时，汽车即从静止开始运动并逐步加速。因此，离合器的首要功用是保证汽车平稳起步。离合器的另一功用是保证传动系换档时工作平顺。...
