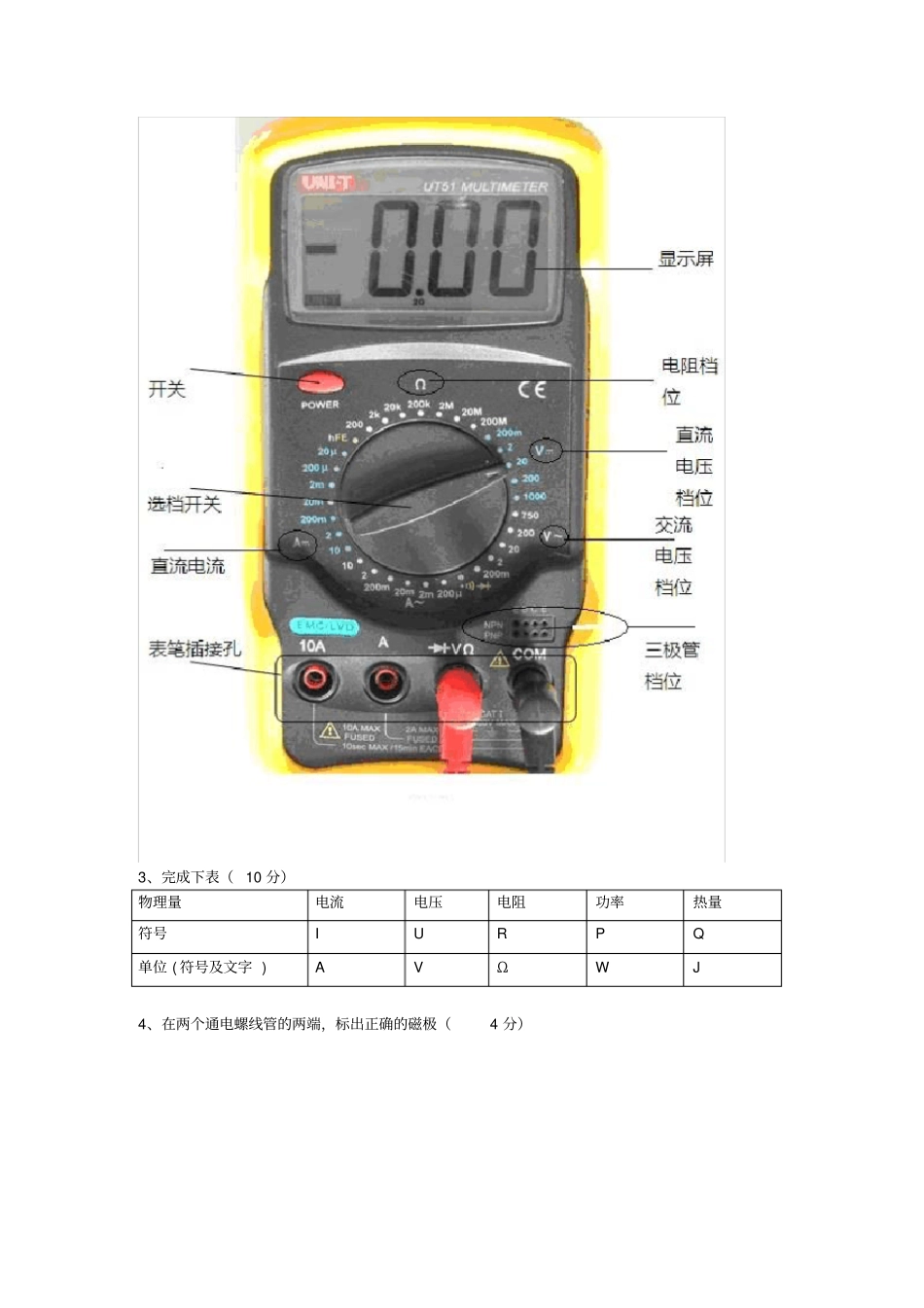

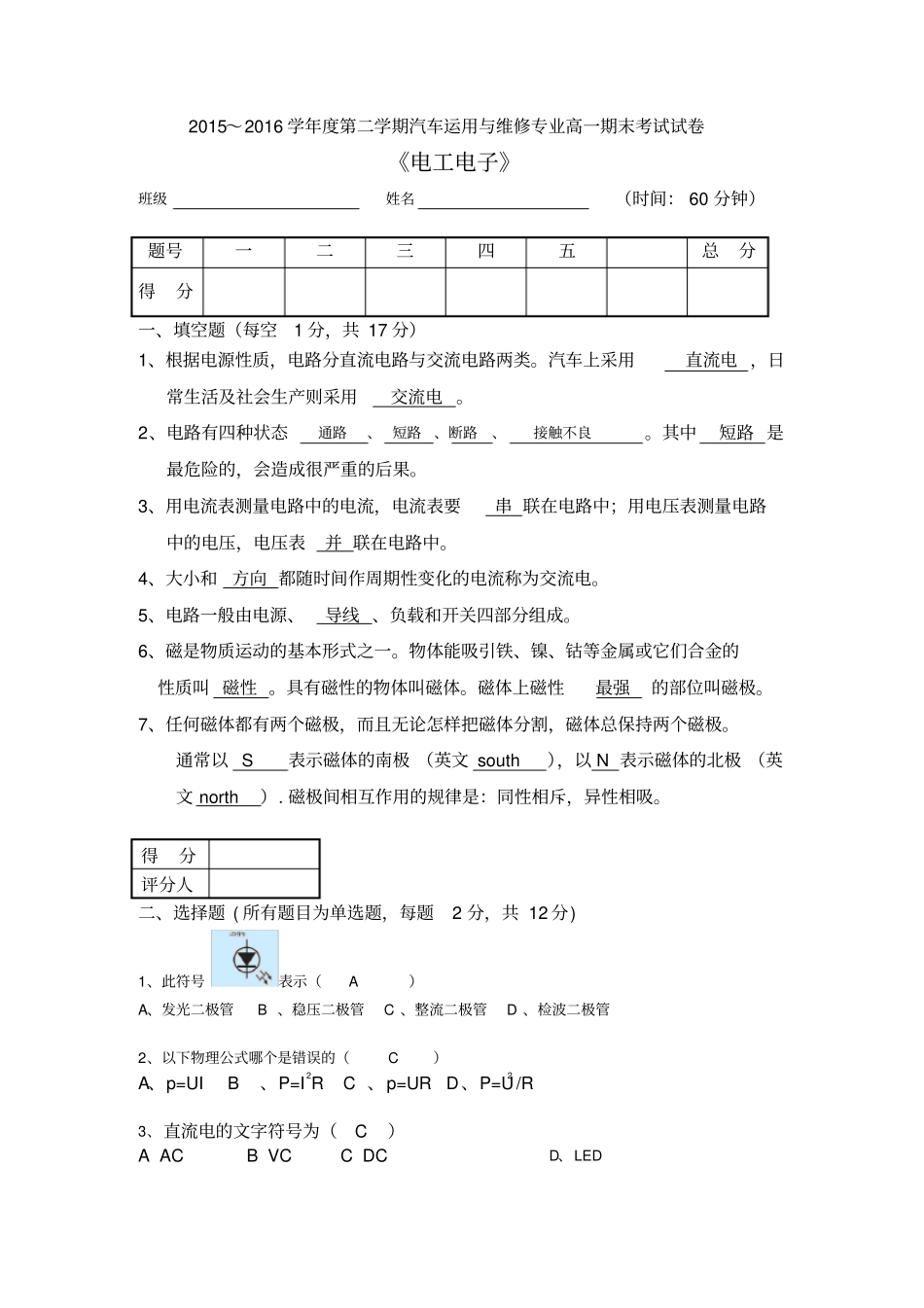

2015～2016 学年度第二学期汽车运用与维修专业高一期末考试试卷《电工电子》班级姓名（时间： 60 分钟）题号一二三四五总分得分一、填空题（每空1 分，共 17 分）1、根据电源性质，电路分直流电路与交流电路两类。汽车上采用直流电 ，日常生活及社会生产则采用交流电 。2、电路有四种状态通路、 短路、断路、接触不良。其中短路 是最危险的，会造成很严重的后果。3、用电流表测量电路中的电流，电流表要串 联在电路中；用电压表测量电路中的电压，电压表并 联在电路中。4、大小和方向 都随时间作周期性变化的电流称为交流电。5、电路一般由电源、导线 、负载和开关四部分组成。6、磁是物质运动的基本形式之一。物体能吸引铁、镍、钴等金属或它们合金的性质叫 磁性 。具有磁性的物体叫磁体。磁体上磁性最强的部位叫磁极。7、任何磁体都有两个磁极，而且无论怎样把磁体分割，磁体总保持两个磁极。通常以 S 表示磁体的南极 （英文 south ），以 N 表示磁体的北极 （英文 north ）. 磁极间相互作用的规律是：同性相斥，异性相吸。得分评分人二、选择题 ( 所有题目为单选题，每题2 分，共 12 分) 1、此符号表示（ A ）A、发光二极管 B 、稳压二极管 C 、整流二极管 D 、检波二极管2、以下物理公式哪个是错误的（ C ）A、p=UI B、P=I2R C 、p=UR D、P=U2 /R3、直流电的文字符号为（ C ）A AC B VC C DC D、LED4、电阻并联后总电阻 ( B ) A 增大 B 减小 C 不变D、不一定5、某电阻两端电压为12V，通过电阻的电流为0.5A，则导体的电阻为 ( A ) A 24 Ω B 6Ω C 60Ω D 1Ω6 、如图所示，闭合线圈上方有一竖直放置的条形磁铁。当磁铁向下运动时，线圈中（ C ）A．没有感应电流B．感应电流的方向与图中箭头方向相反C．感应电流的方向与图中箭头方向相同D．感应电流的方向不能确定得分评分人三、简答题（共57 分）1、在下图中，标出三极管的各极脚( 基极、集电极、发射极); 写出它是哪一种三极管; 用任何一种三极管设计出一个简单的电路图。(10 分)2、填出万用表中的各部位名称（9 分）3、完成下表（ 10 分）物理量电流电压电阻功率热量符号IURPQ单位 ( 符号及文字 )AVΩWJ4、在两个通电螺线管的两端，标出正确的磁极（4 分）5、电动机原理（8 分）：（ 1）画出图中的磁力线（ 2）请写出下图通电线圈的旋转方向（ 3）写出图中各组成部件的名称1) 磁场 : ...
