汽车线束三维布线作业指导书02资料

汽车线束三维布线作业指导书02资料_第1页
1/27
汽车线束三维布线作业指导书02资料_第2页
2/27
汽车线束三维布线作业指导书02资料_第3页
3/27

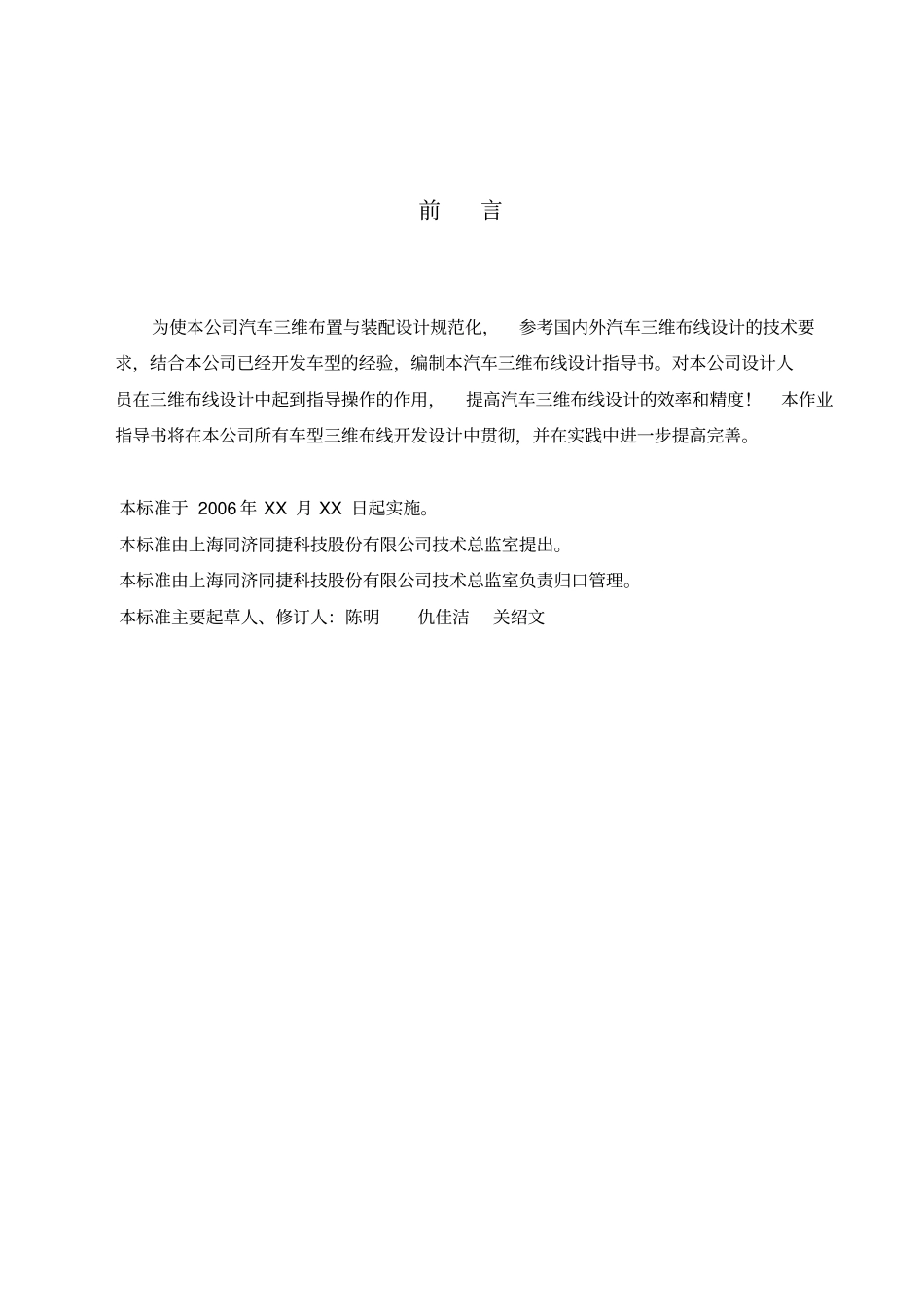

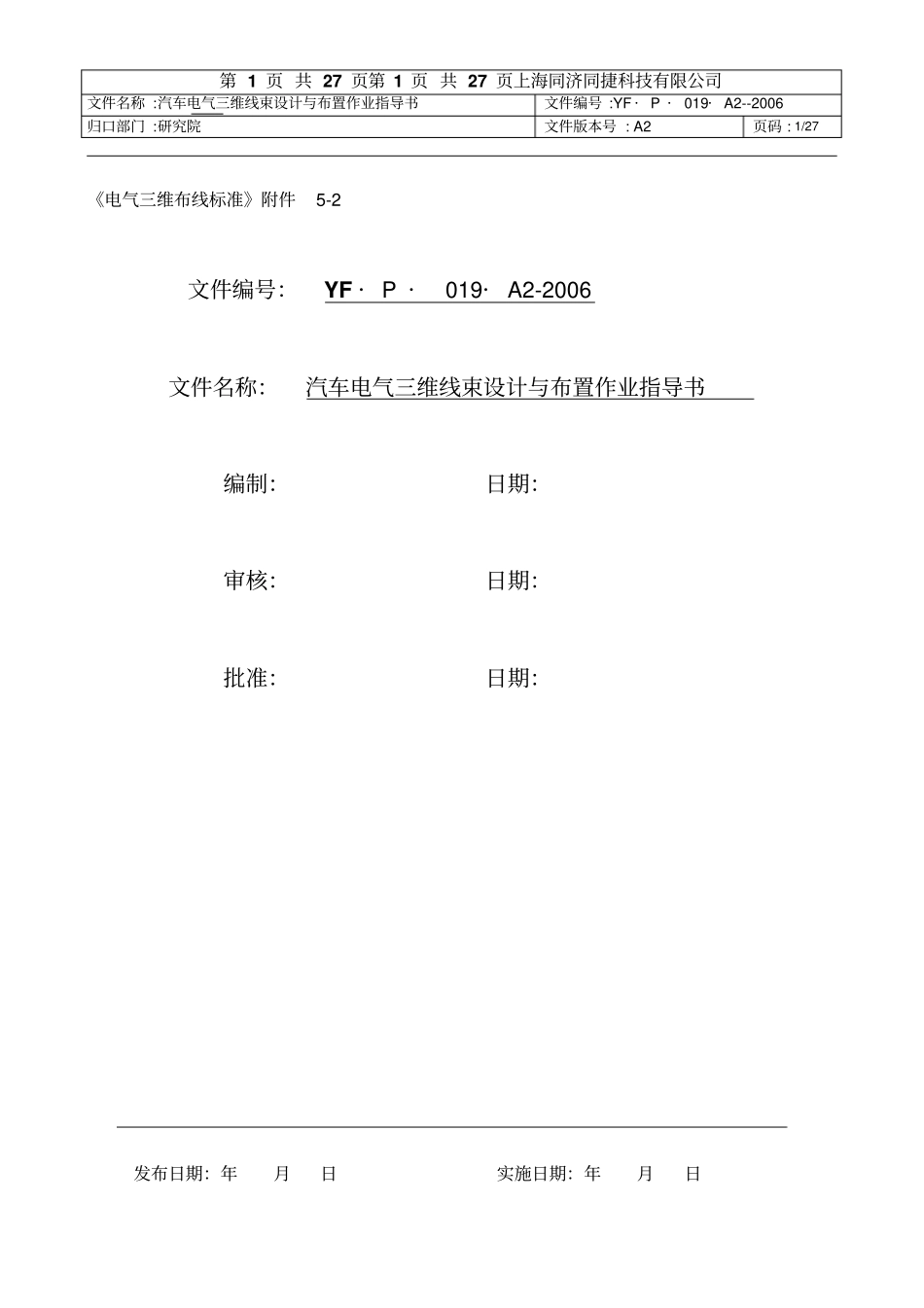

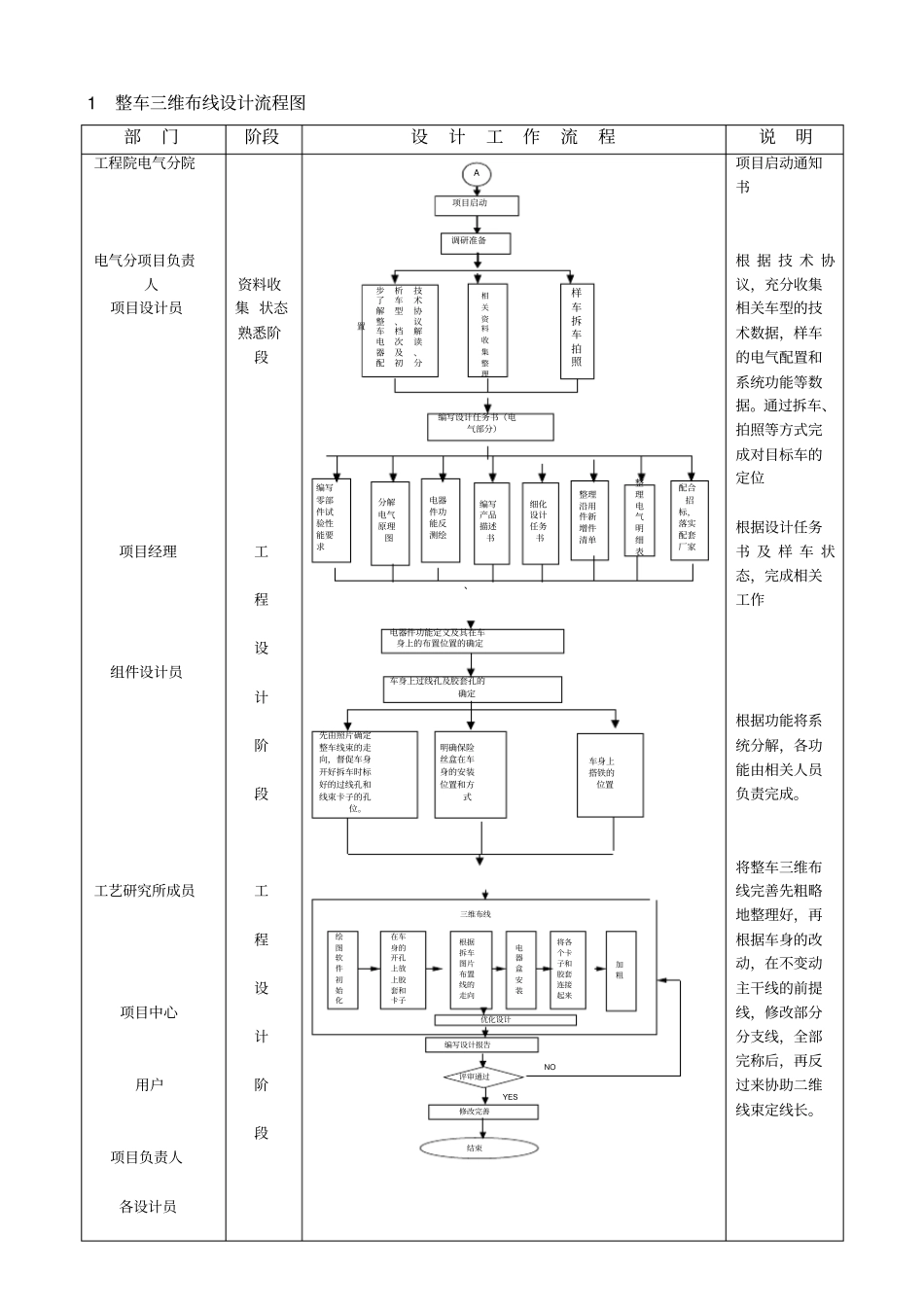

第 1 页 共 27 页第 1 页 共 27 页上海同济同捷科技有限公司文件名称 :汽车电气三维线束设计与布置作业指导书文件编号 :YF ·P ·019·A2--2006 归口部门 :研究院文件版本号 : A2 页码 : 1/27《电气三维布线标准》附件5-2 文件编号:YF · P ·019·A2-2006 文件名称:汽车电气三维线束设计与布置作业指导书编制:日期:审核:日期:批准:日期:发布日期:年月日实施日期:年月日前言为使本公司汽车三维布置与装配设计规范化,参考国内外汽车三维布线设计的技术要求,结合本公司已经开发车型的经验,编制本汽车三维布线设计指导书。对本公司设计人员在三维布线设计中起到指导操作的作用,提高汽车三维布线设计的效率和精度!本作业指导书将在本公司所有车型三维布线开发设计中贯彻,并在实践中进一步提高完善。本标准于 2006 年 XX 月 XX 日起实施。本标准由上海同济同捷科技股份有限公司技术总监室提出。本标准由上海同济同捷科技股份有限公司技术总监室负责归口管理。本标准主要起草人、修订人:陈明仇佳洁关绍文1 整车三维布线设计流程图部门阶段设计工作流程说明工程院电气分院电气分项目负责人项目设计员项目经理组件设计员工艺研究所成员项目中心用户项目负责人各设计员资料收集 状态熟悉阶段工程设计阶段工程设计阶段A 项目启动调研准备相关资料收集整理样车拆车拍照编写设计任务书(电气部分)编写零部件试验性能要求电器件功能反测绘编写产品描述书细化设计任务书整理沿用件新增件清单整理电气明细表配合招标,落实配套厂家技术协议解读、分析车型、档次及初步了解整车电器配置分解电气原理图电器件功能定义及其在车身上的布置位置的确定车身上过线孔及胶套孔的确定`先由照片确定整车线束的走向,督促车身开好拆车时标好的过线孔和线束卡子的孔位。明确保险丝盒在车身的安装位置和方式车身上搭铁的位置绘图软件初始化在车身的开孔上放上胶套和卡子根据拆车图片布置线的走向电器盒安装将各个卡子和胶套连接起来加粗优化设计评审通过三维布线修改完善编写设计报告结束NOYES项目启动通知书根 据 技 术 协议,充分收集相关车型的技术数据,样车的电气配置和系统功能等数据。通过拆车、拍照等方式完成对目标车的定位根据设计任务书 及 样 车 状态,完成相关工作根据功能将系统分解,各功能由相关人员负责完成。将整车三维布线完善先粗略地整理好,再根据车身的改动,在不变动主干线的前提线,修改...
