汽车线束三维布线作业指导书01讲解

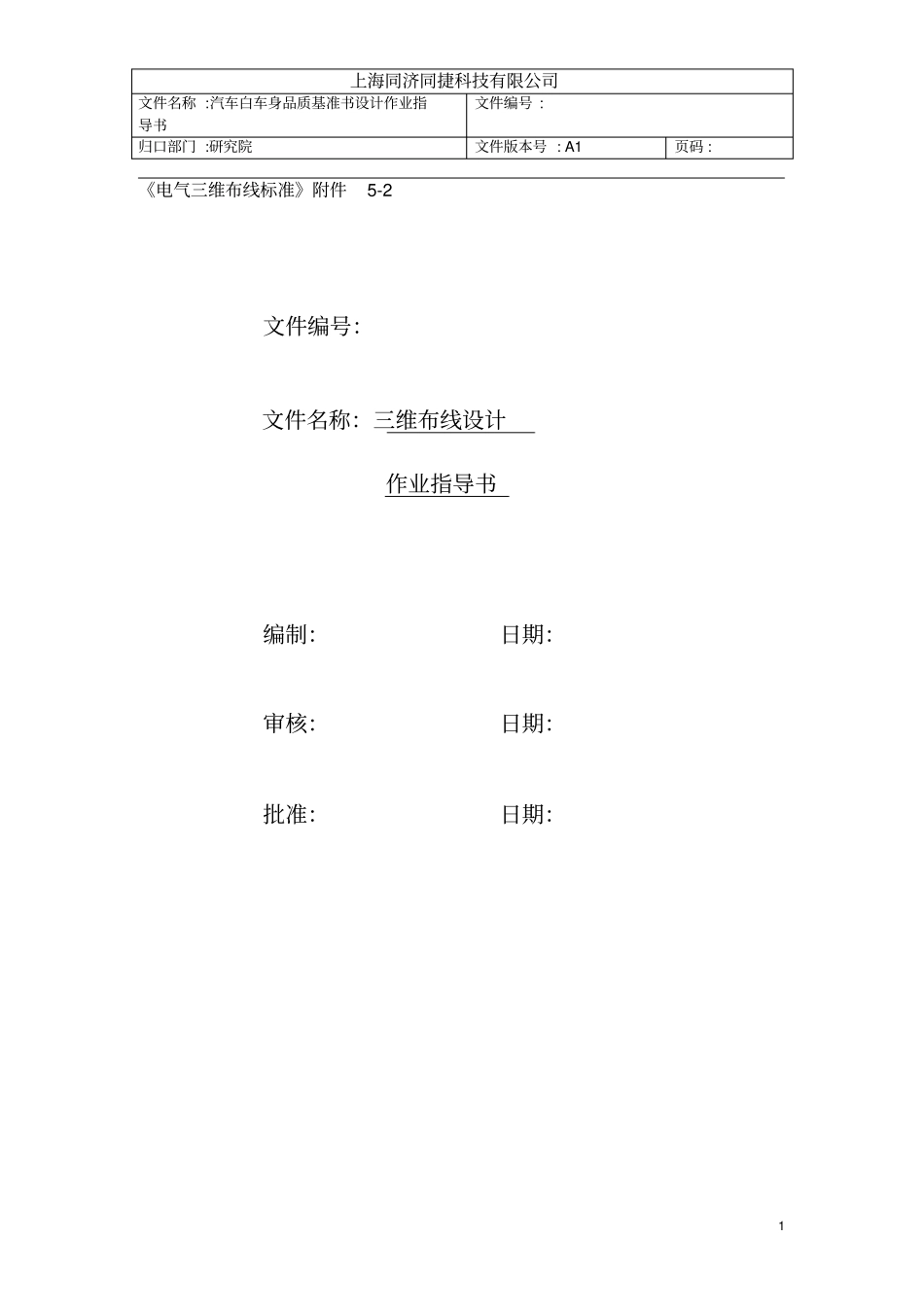

汽车线束三维布线作业指导书01讲解_第1页
1/15

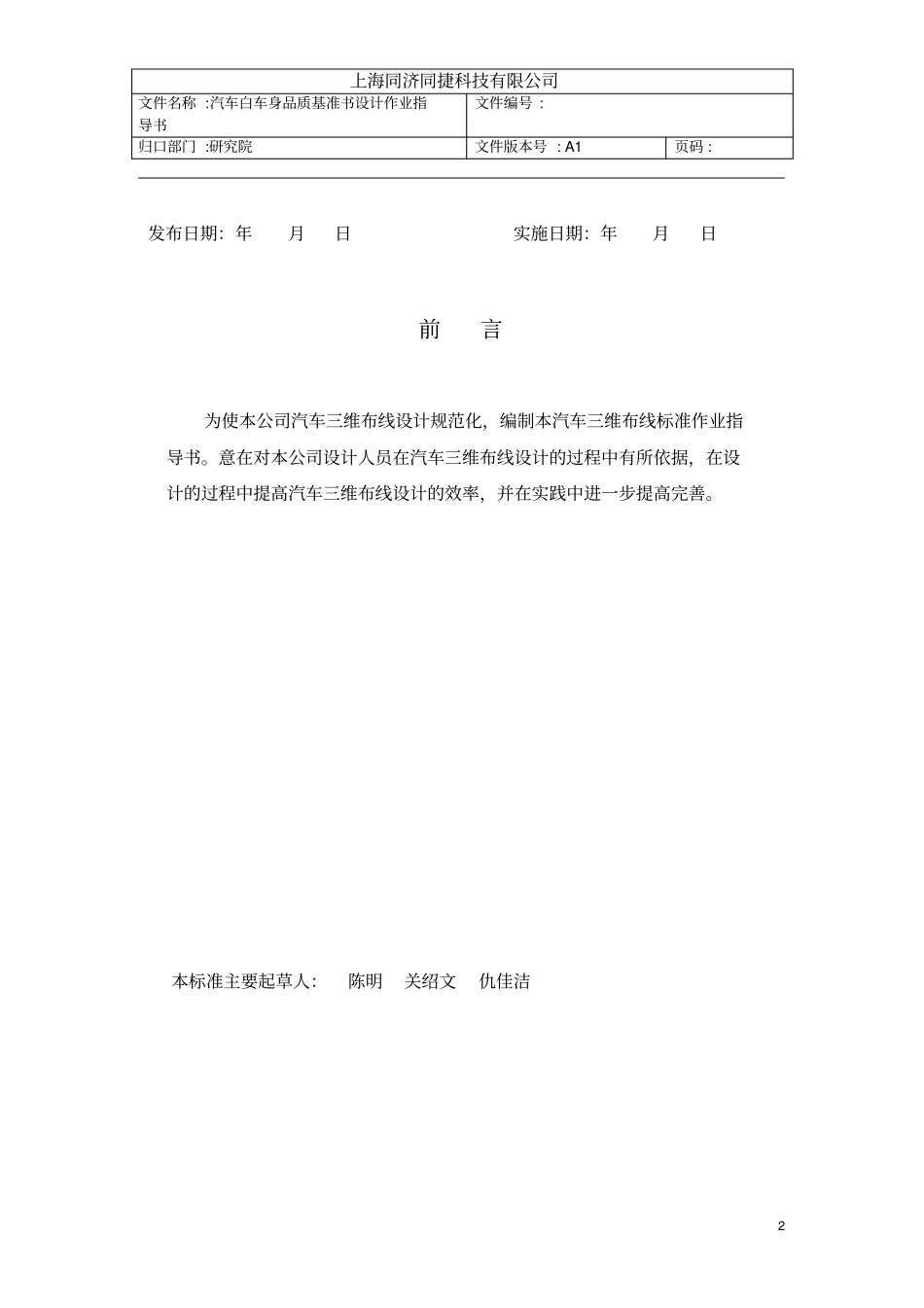

汽车线束三维布线作业指导书01讲解_第2页
2/15

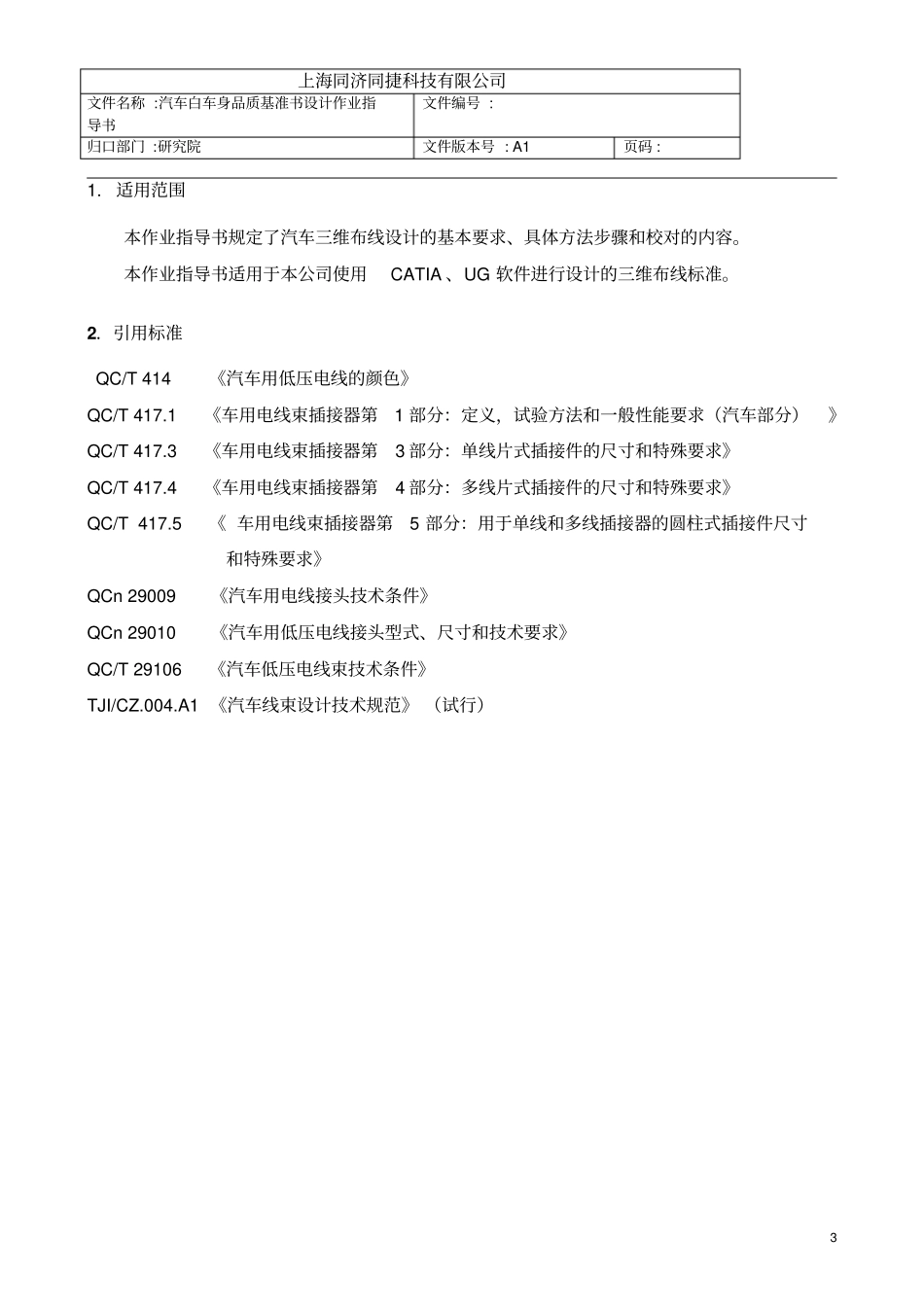

汽车线束三维布线作业指导书01讲解_第3页
3/15
上海同济同捷科技有限公司文件名称 :汽车白车身品质基准书设计作业指导书文件编号 : 归口部门 :研究院文件版本号 : A1 页码 : 1 《电气三维布线标准》附件5-2 文件编号:文件名称:三维布线设计作业指导书编制:日期:审核:日期:批准:日期:上海同济同捷科技有限公司文件名称 :汽车白车身品质基准书设计作业指导书文件编号 : 归口部门 :研究院文件版本号 : A1 页码 : 2 发布日期:年月日实施日期:年月日前言为使本公司汽车三维布线设计规范化,编制本汽车三维布线标准作业指导书。意在对本公司设计人员在汽车三维布线设计的过程中有所依据,在设计的过程中提高汽车三维布线设计的效率,并在实践中进一步提高完善。本标准主要起草人:陈明关绍文仇佳洁上海同济同捷科技有限公司文件名称 :汽车白车身品质基准书设计作业指导书文件编号 : 归口部门 :研究院文件版本号 : A1 页码 : 3 1. 适用范围本作业指导书规定了汽车三维布线设计的基本要求、具体方法步骤和校对的内容。本作业指导书适用于本公司使用CATIA 、UG 软件进行设计的三维布线标准。2.引用标准QC/T 414 《汽车用低压电线的颜色》QC/T 417.1 《车用电线束插接器第1 部分:定义,试验方法和一般性能要求(汽车部分)》QC/T 417.3 《车用电线束插接器第3 部分:单线片式插接件的尺寸和特殊要求》QC/T 417.4 《车用电线束插接器第4 部分:多线片式插接件的尺寸和特殊要求》QC/T 417.5 《 车用电线束插接器第5 部分:用于单线和多线插接器的圆柱式插接件尺寸和特殊要求》QCn 29009 《汽车用电线接头技术条件》QCn 29010 《汽车用低压电线接头型式、尺寸和技术要求》QC/T 29106 《汽车低压电线束技术条件》TJI/CZ.004.A1 《汽车线束设计技术规范》 (试行)4 3. 三维布线设计的基本要求3.1 三维布线应满足技术要求中相关要求;3.2 三维布线分块与在车身上的走向要合理;3.3 线束过孔时要注意加护套保护,防止线束与板金摩擦造成损害;3.4 线束上卡扣与卡扣之间的距离不易太长,避免线束滑动导致寿命过短,两卡扣距离一般定于 30 到 40 厘米之间;3.5 走线的时候要避免锐角过线,避免电线折断。4. 检查分析4.1 应符合电气设计任务书和电器原理图中电气组件的布置和走线分块等中的要求;4.2 过线时要注意不能与钣金或内饰干涉;4.3 发动机线束布线时,要注意发动机缸体上的搭铁位置;4.4 电线是否连接到相应的电器...
