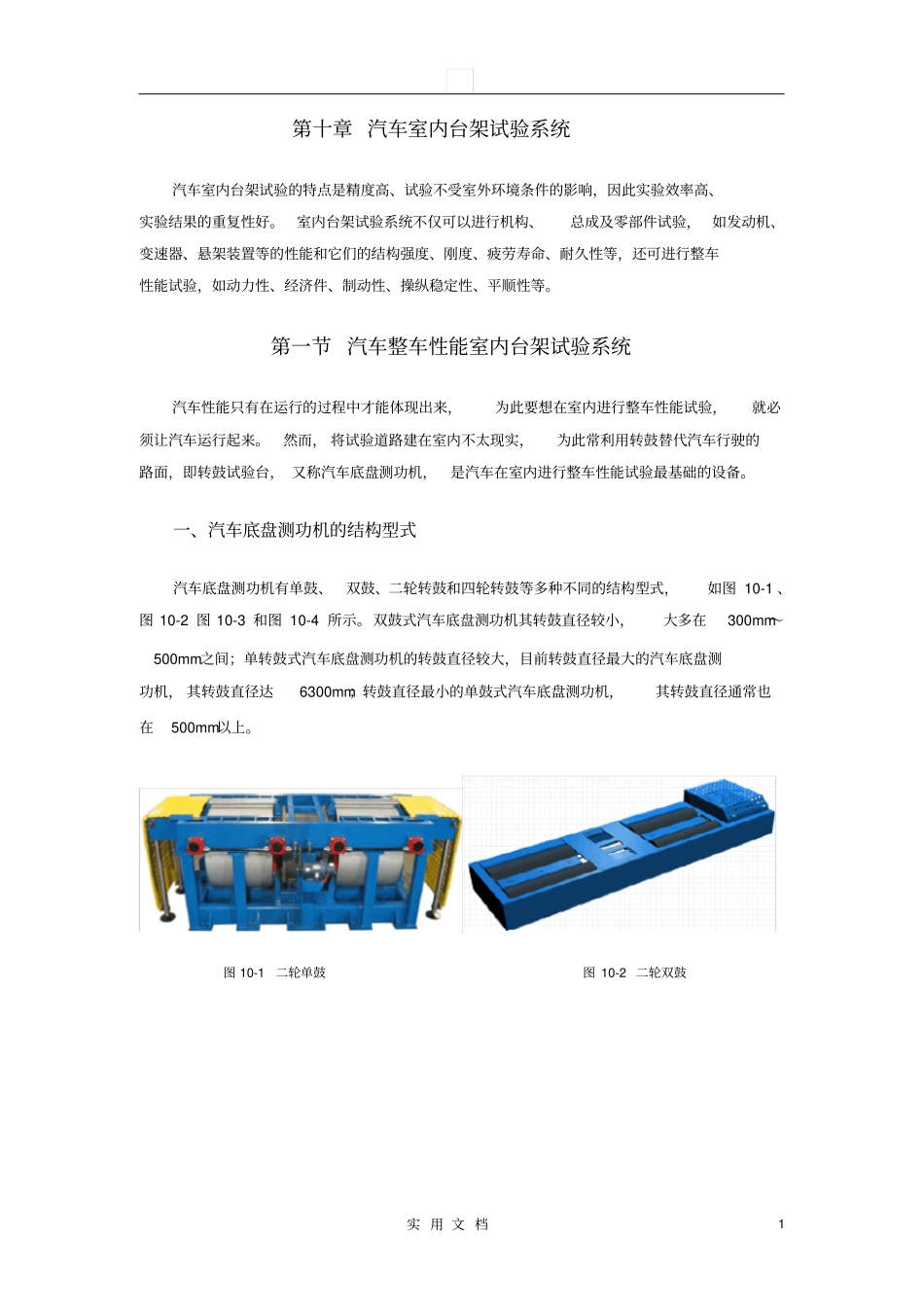

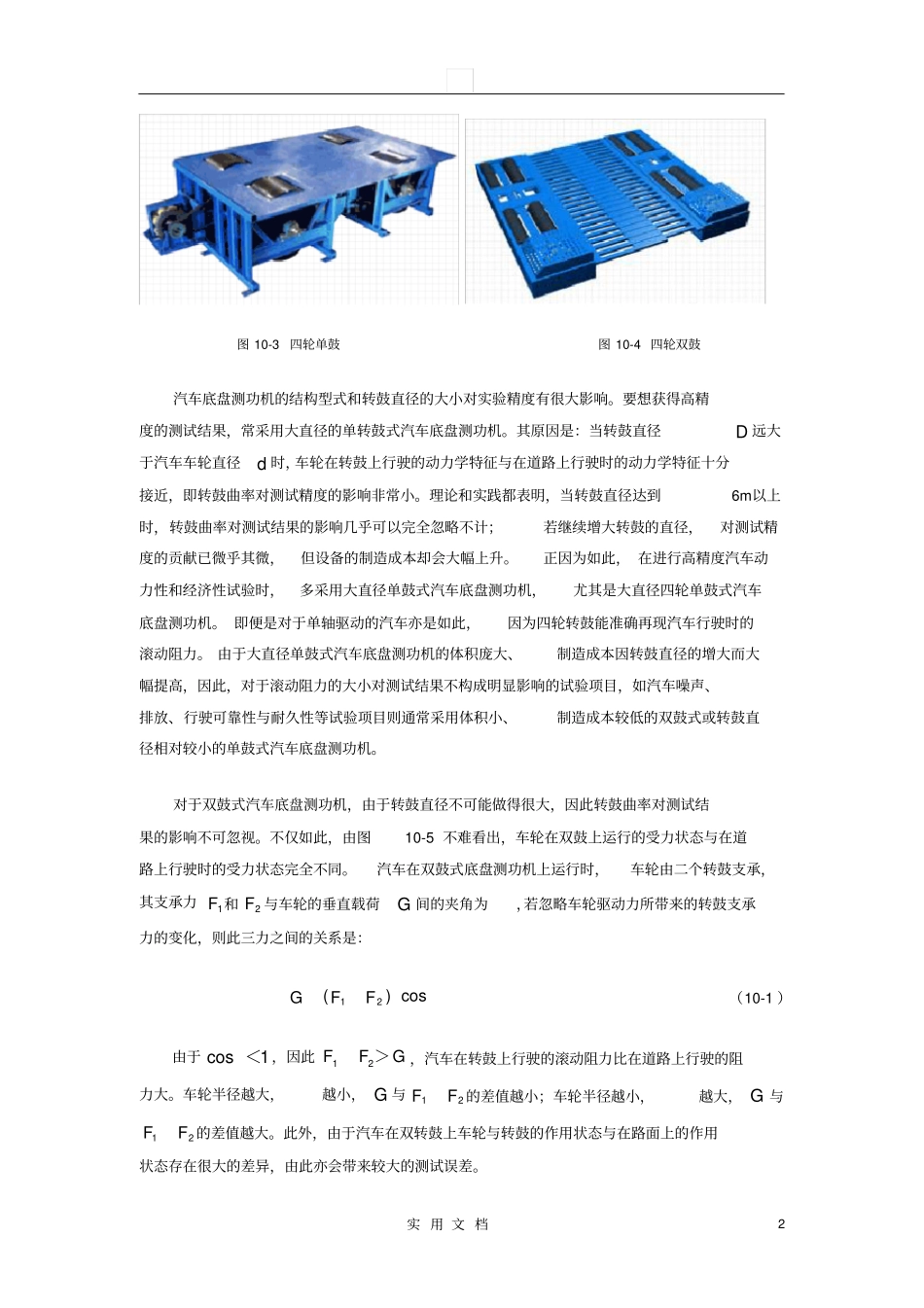

实 用 文 档1 第十章 汽车室内台架试验系统汽车室内台架试验的特点是精度高、试验不受室外环境条件的影响，因此实验效率高、实验结果的重复性好。室内台架试验系统不仅可以进行机构、总成及零部件试验， 如发动机、变速器、悬架装置等的性能和它们的结构强度、刚度、疲劳寿命、耐久性等，还可进行整车性能试验，如动力性、经济件、制动性、操纵稳定性、平顺性等。第一节 汽车整车性能室内台架试验系统汽车性能只有在运行的过程中才能体现出来，为此要想在室内进行整车性能试验，就必须让汽车运行起来。然而， 将试验道路建在室内不太现实，为此常利用转鼓替代汽车行驶的路面，即转鼓试验台， 又称汽车底盘测功机，是汽车在室内进行整车性能试验最基础的设备。一、汽车底盘测功机的结构型式汽车底盘测功机有单鼓、双鼓、二轮转鼓和四轮转鼓等多种不同的结构型式，如图 10-1 、图 10-2 图 10-3 和图 10-4 所示。双鼓式汽车底盘测功机其转鼓直径较小，大多在300mm～500mm之间；单转鼓式汽车底盘测功机的转鼓直径较大，目前转鼓直径最大的汽车底盘测功机， 其转鼓直径达6300mm；转鼓直径最小的单鼓式汽车底盘测功机，其转鼓直径通常也在500mm以上。图 10-1 二轮单鼓图 10-2 二轮双鼓实 用 文 档2 图 10-3 四轮单鼓图 10-4 四轮双鼓汽车底盘测功机的结构型式和转鼓直径的大小对实验精度有很大影响。要想获得高精度的测试结果，常采用大直径的单转鼓式汽车底盘测功机。其原因是：当转鼓直径D 远大于汽车车轮直径d 时，车轮在转鼓上行驶的动力学特征与在道路上行驶时的动力学特征十分接近，即转鼓曲率对测试精度的影响非常小。理论和实践都表明，当转鼓直径达到6m以上时，转鼓曲率对测试结果的影响几乎可以完全忽略不计；若继续增大转鼓的直径，对测试精度的贡献已微乎其微，但设备的制造成本却会大幅上升。正因为如此， 在进行高精度汽车动力性和经济性试验时，多采用大直径单鼓式汽车底盘测功机，尤其是大直径四轮单鼓式汽车底盘测功机。 即便是对于单轴驱动的汽车亦是如此，因为四轮转鼓能准确再现汽车行驶时的滚动阻力。 由于大直径单鼓式汽车底盘测功机的体积庞大、制造成本因转鼓直径的增大而大幅提高，因此，对于滚动阻力的大小对测试结果不构成明显影响的试验项目，如汽车噪声、排放、行驶可靠性与耐久性等试验项目则通常采用体积小、制造成本较低的双鼓式或转鼓直径相对较小的单鼓式汽车底盘测功机。对于双鼓...
