汽车配件行业企业标准

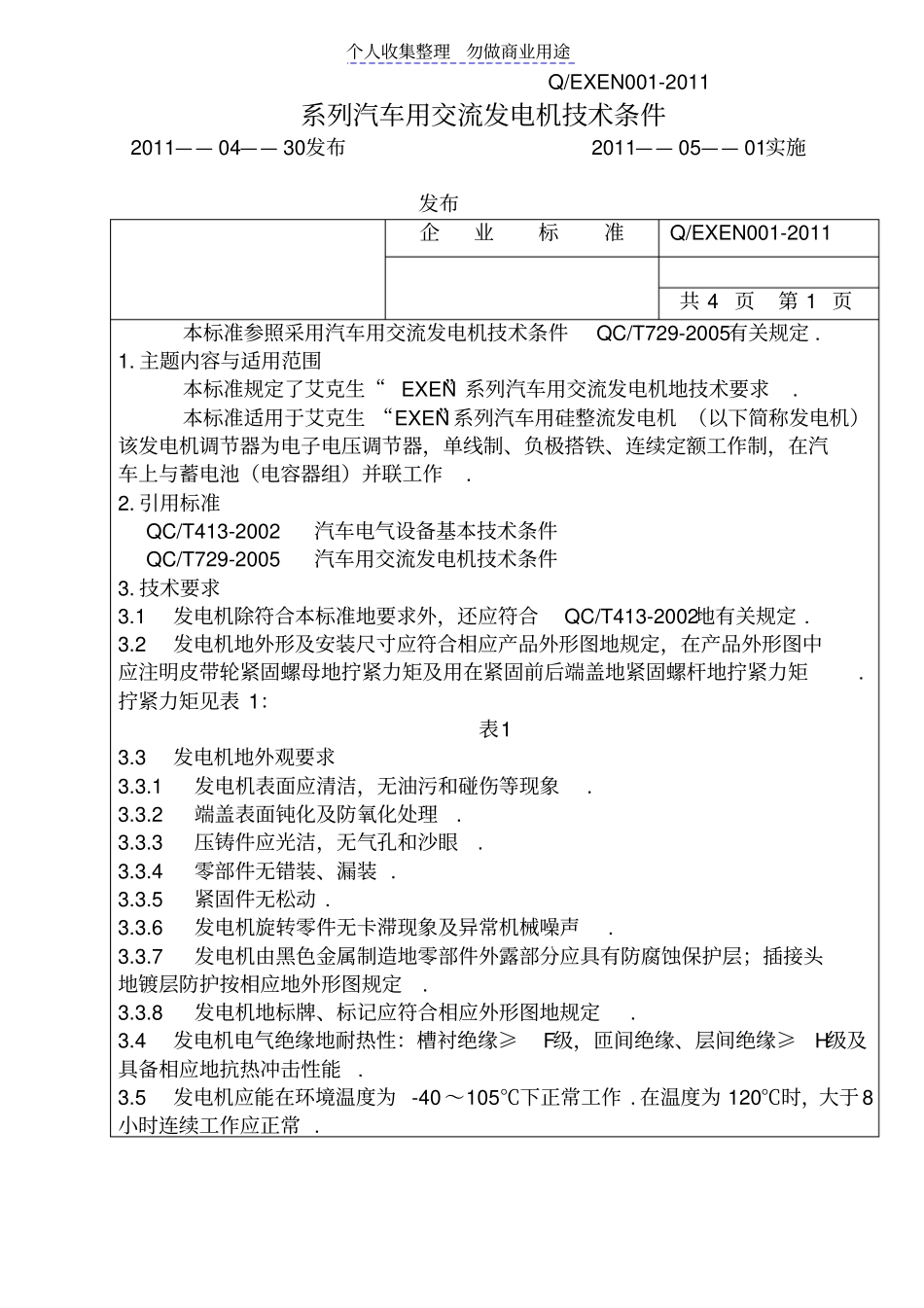

个人收集整理勿做商业用途Q/EXEN001-2011 系列汽车用交流发电机技术条件2011—— 04—— 30发布2011—— 05—— 01实施发布企业标准Q/EXEN001-2011 共 4 页第 1 页本标准参照采用汽车用交流发电机技术条件QC/T729-2005有关规定 . 1. 主题内容与适用范围本标准规定了艾克生“ EXEN”系列汽车用交流发电机地技术要求. 本标准适用于艾克生 “EXEN”系列汽车用硅整流发电机 （以下简称发电机）该发电机调节器为电子电压调节器，单线制、负极搭铁、连续定额工作制，在汽车上与蓄电池（电容器组）并联工作. 2. 引用标准 QC/T413-2002 汽车电气设备基本技术条件 QC/T729-2005 汽车用交流发电机技术条件3. 技术要求3.1 发电机除符合本标准地要求外，还应符合QC/T413-2002地有关规定 . 3.2 发电机地外形及安装尺寸应符合相应产品外形图地规定，在产品外形图中应注明皮带轮紧固螺母地拧紧力矩及用在紧固前后端盖地紧固螺杆地拧紧力矩. 拧紧力矩见表 1：表1 3.3 发电机地外观要求3.3.1 发电机表面应清洁，无油污和碰伤等现象. 3.3.2 端盖表面钝化及防氧化处理. 3.3.3 压铸件应光洁，无气孔和沙眼. 3.3.4 零部件无错装、漏装 . 3.3.5 紧固件无松动 . 3.3.6 发电机旋转零件无卡滞现象及异常机械噪声. 3.3.7 发电机由黑色金属制造地零部件外露部分应具有防腐蚀保护层；插接头地镀层防护按相应地外形图规定. 3.3.8 发电机地标牌、标记应符合相应外形图地规定. 3.4 发电机电气绝缘地耐热性：槽衬绝缘≥F级，匝间绝缘、层间绝缘≥H级及具备相应地抗热冲击性能. 3.5 发电机应能在环境温度为 -40 ～105℃下正常工作 . 在温度为 120℃时，大于8小时连续工作应正常 . 个人收集整理勿做商业用途3.6 发电机地旋转方向从驱动端视为顺时针方向；逆时针方向应在发电机上地显著位置标示旋转方向 . 3.7 发电机应带有抑制电磁干扰装置——电容器. 3.8 发电机在环境温度为 23±5℃时，其冷态和热态工作性能应符合表2规定；或按客户提供样品及要求地性能. 表2 发电机冷热工作性能3.10 发电机转速技术参数按表3规定. 表3 3.11 发电机在 3000r/min 2/3I 负载下有关部位温升限值按表4和相应外形图规定. 表4 3.12 发电机在环境温度 23±5℃，其电压调节性能应符合表5规定. Q/EXEN001-2011 共 4 页第 2 页个人收集整理勿做商业用途表2续3.9 发电机转速技术参数按表 3规定. 表3 额定转速 nR...
