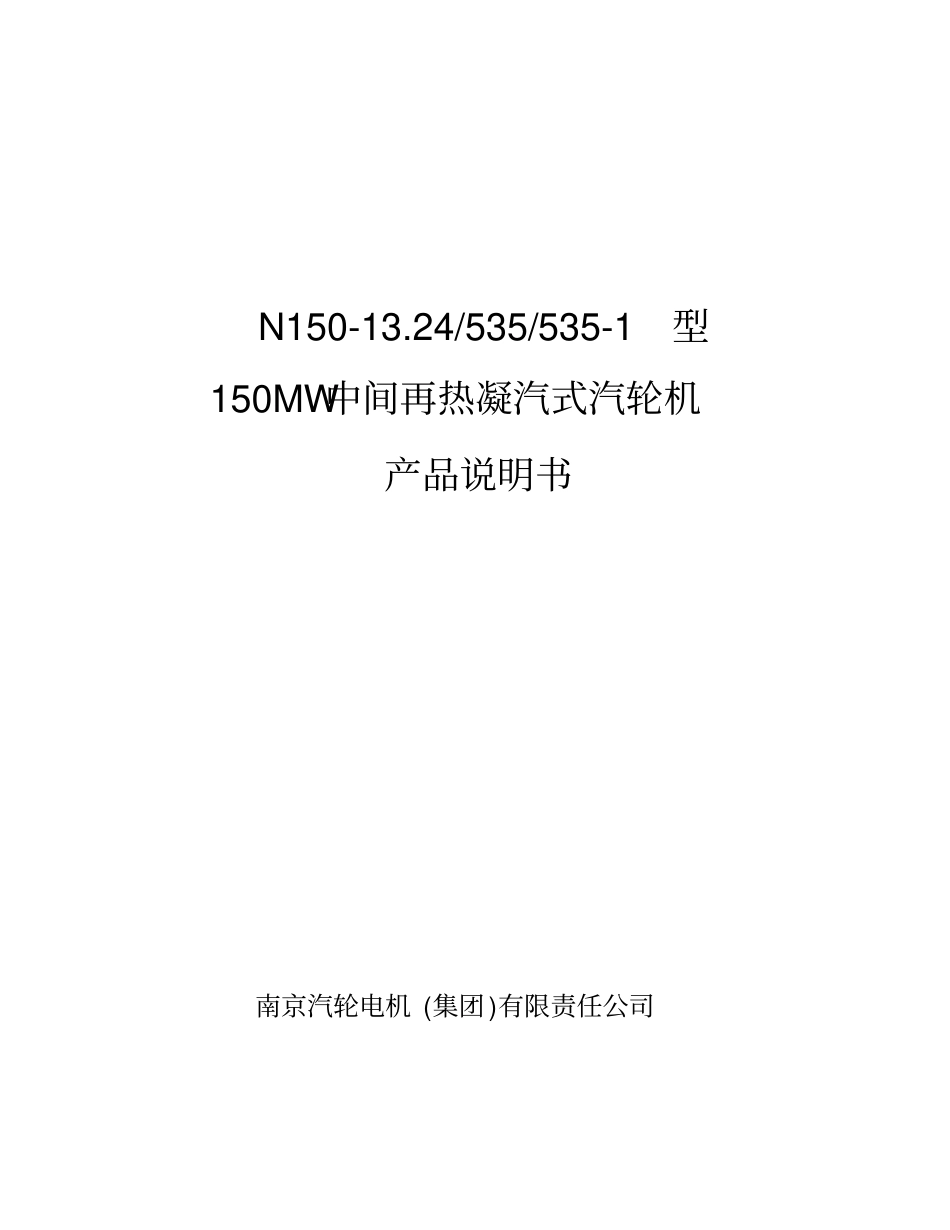

汽轮机产品说明书

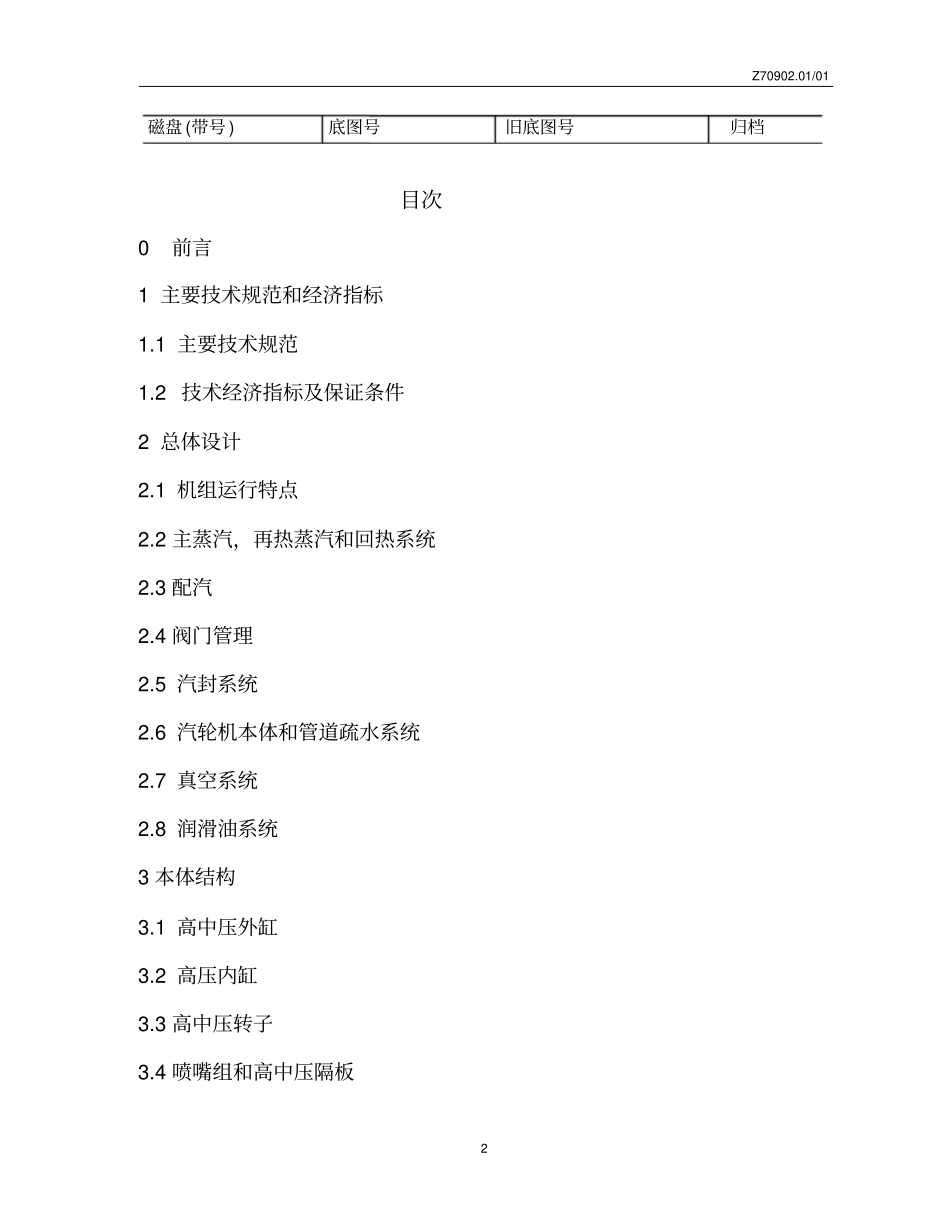

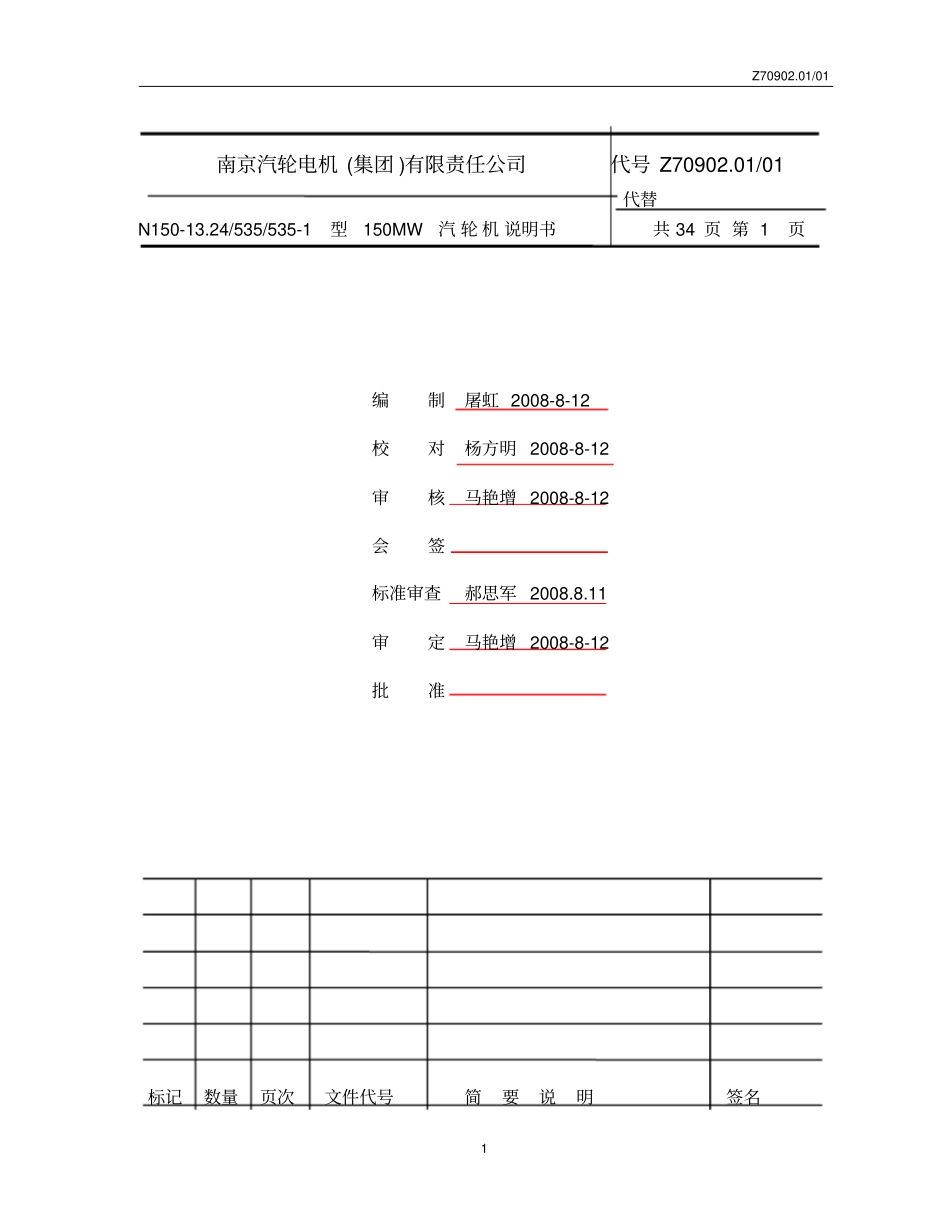

N150-13.24/535/535-1型150MW中间再热凝汽式汽轮机产品说明书南京汽轮电机 (集团)有限责任公司Z70902.01/01 1 南京汽轮电机 (集团 )有限责任公司代号 Z70902.01/01 代替N150-13.24/535/535-1型 150MW 汽 轮 机 说明书共 34 页 第 1 页编制屠虹 2008-8-12 校对杨方明 2008-8-12 审核马艳增 2008-8-12 会签标准审查郝思军 2008.8.11 审定马艳增 2008-8-12 批准标记数量页次文件代号简要说明签名Z70902.01/01 2 磁盘 (带号 ) 底图号旧底图号归档目次0 前言1 主要技术规范和经济指标1.1 主要技术规范1.2 技术经济指标及保证条件2 总体设计2.1 机组运行特点2.2 主蒸汽，再热蒸汽和回热系统2.3 配汽2.4 阀门管理2.5 汽封系统2.6 汽轮机本体和管道疏水系统2.7 真空系统2.8 润滑油系统3 本体结构3.1 高中压外缸3.2 高压内缸3.3 高中压转子3.4 喷嘴组和高中压隔板Z70902.01/01 3 3.5 高中压汽缸温度测定3.6 低压缸3.7 低压转子3.8 低压隔板3.9 动叶片3.10 轴系和支承系统3.11 轴承和轴系的安全监视3.12 盘车装置3.13 阀门与管道3.14 滑销系统和胀差附录 1 150MW高中压转子寿命损耗曲线附录 2 纵剖面图Z70902.01/01 4 0前言本汽轮机是我公司吸收国内外先进技术设计制造的超高压150MW机型，为一次中间再热、单轴、双缸双排汽、纯凝汽式汽轮机。本说明书主要介绍该机组总体设计和本体结构，使用本说明书时请参阅相关部套图纸。辅机、调节保护、其他分系统见相关说明书或图纸上的说明：供应项目清单安装说明书运行说明书螺栓热紧说明书产品证明书供油保安系统说明书TSI 系统说明书盘车装置使用说明书热力特性曲线管道计算技术要求自密封系统说明书疏水系统说明书凝汽器说明书汽封加热器说明书低压加热器说明书本文件中热力系统的压力一律用绝对压力，用（a）注明。油系统的压力一律用表压，不加（ a） 。 真空度和负压用文字注明，本说明书采用法定计量单位。注：左、右定义为：从汽轮机朝发电机方向看去，左手侧为左，右手侧为右。前后定义为：靠近汽机为前，靠近发电机为后。Z70902.01/01 5 1 主要技术规范和经济指标1.1 主要技术规范型号： N150-13.24/535/535型型式：超高压中间再热、单轴、双缸双排汽凝汽式汽轮机功率： 150MW 最大连续工况功率： 150 MW 额定蒸汽参数新蒸汽：（高压主汽阀前） 13.24 MPa(a)/535 ℃再热蒸汽：（中压联合汽阀前） 2.359 MPa(a)/53...
