汽轮机基础施工方案

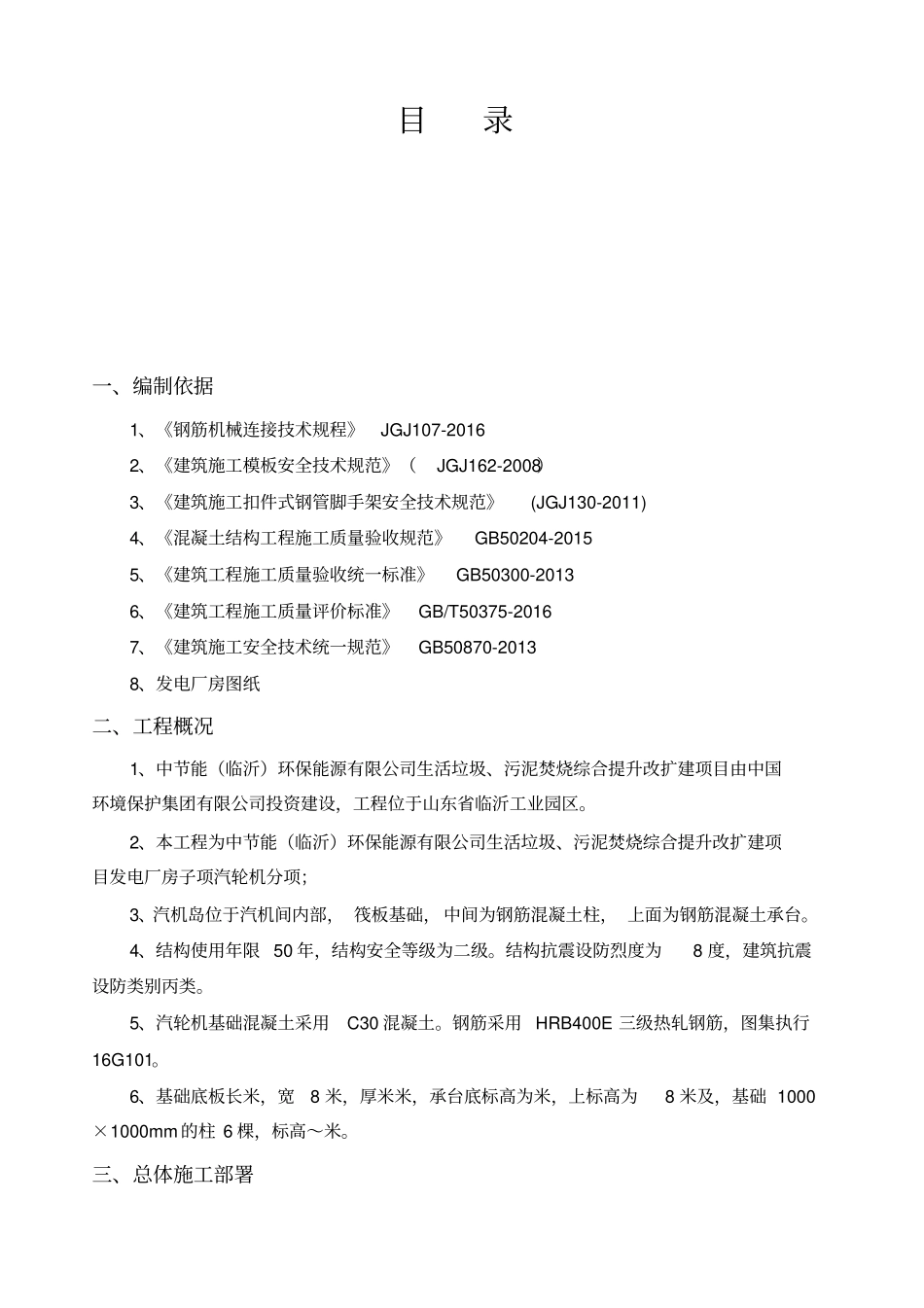

目录一、编制依据1、《钢筋机械连接技术规程》JGJ107-2016 2、《建筑施工模板安全技术规范》（JGJ162-2008）3、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011) 4、《混凝土结构工程施工质量验收规范》GB50204-2015 5、《建筑工程施工质量验收统一标准》GB50300-2013 6、《建筑工程施工质量评价标准》GB/T50375-2016 7、《建筑施工安全技术统一规范》GB50870-2013 8、发电厂房图纸二、工程概况1、中节能（临沂）环保能源有限公司生活垃圾、污泥焚烧综合提升改扩建项目由中国环境保护集团有限公司投资建设，工程位于山东省临沂工业园区。2、本工程为中节能（临沂）环保能源有限公司生活垃圾、污泥焚烧综合提升改扩建项目发电厂房子项汽轮机分项；3、汽机岛位于汽机间内部， 筏板基础， 中间为钢筋混凝土柱， 上面为钢筋混凝土承台。4、结构使用年限 50 年，结构安全等级为二级。结构抗震设防烈度为8 度，建筑抗震设防类别丙类。5、汽轮机基础混凝土采用C30 混凝土。钢筋采用 HRB400E 三级热轧钢筋，图集执行16G101。6、基础底板长米，宽8 米，厚米米，承台底标高为米，上标高为8 米及，基础 1000×1000mm 的柱 6 棵，标高～米。三、总体施工部署1、工程特点：该工程标高复杂，底座混凝土量大，直埋套管、预埋铁件和预留洞口多。2、汽机岛底座施工流程定位放线→模架搭设及模板安装→模板上弹线（螺栓孔）→钢筋绑扎→预埋套管、铁件、电气预留管、通风道安装→四方验收→基础混凝土浇筑3、主要施工人员配置：4、机械设备准备：序号机械名称规格型号单位数量备注1 钢筋弯曲机台1 2 钢筋调直机台1 3 钢筋切断机台1 4 钢筋套丝机台1 5 圆盘锯台1 6 振捣棒条2 7 手提电钻台1 8 线坠9 扳手10 卷尺11 米尺施工人员配置序号工种人 数序号工种人 数1 钢筋工10 2 木工15 3 混凝土工10 4 架子工4 5 电焊工4 6 电工1 7 塔吊司机1 8 信号工1 9 测量员2 10 管理4 序号机械名称规格型号单位数量备注12 电焊机台2 5、技术测量及质量检验仪器的配备（1）本基础工程，严格执行GB50202 和 GB50204 的规定，厂区平面控制误差达到二级标准，厂区高程达到四等水准测量。（2）该工程用全站仪角度测量，测回数不少于2 次，各测回归方向角差不大于12″ 。（3）高程及竖向传递轴线标高误差不大于2mm。（4）根据本工程项目的施工特点，配备如下技术测量和质量检验仪器。（5）技术测量和质量检验...
