汽轮机吊装方案

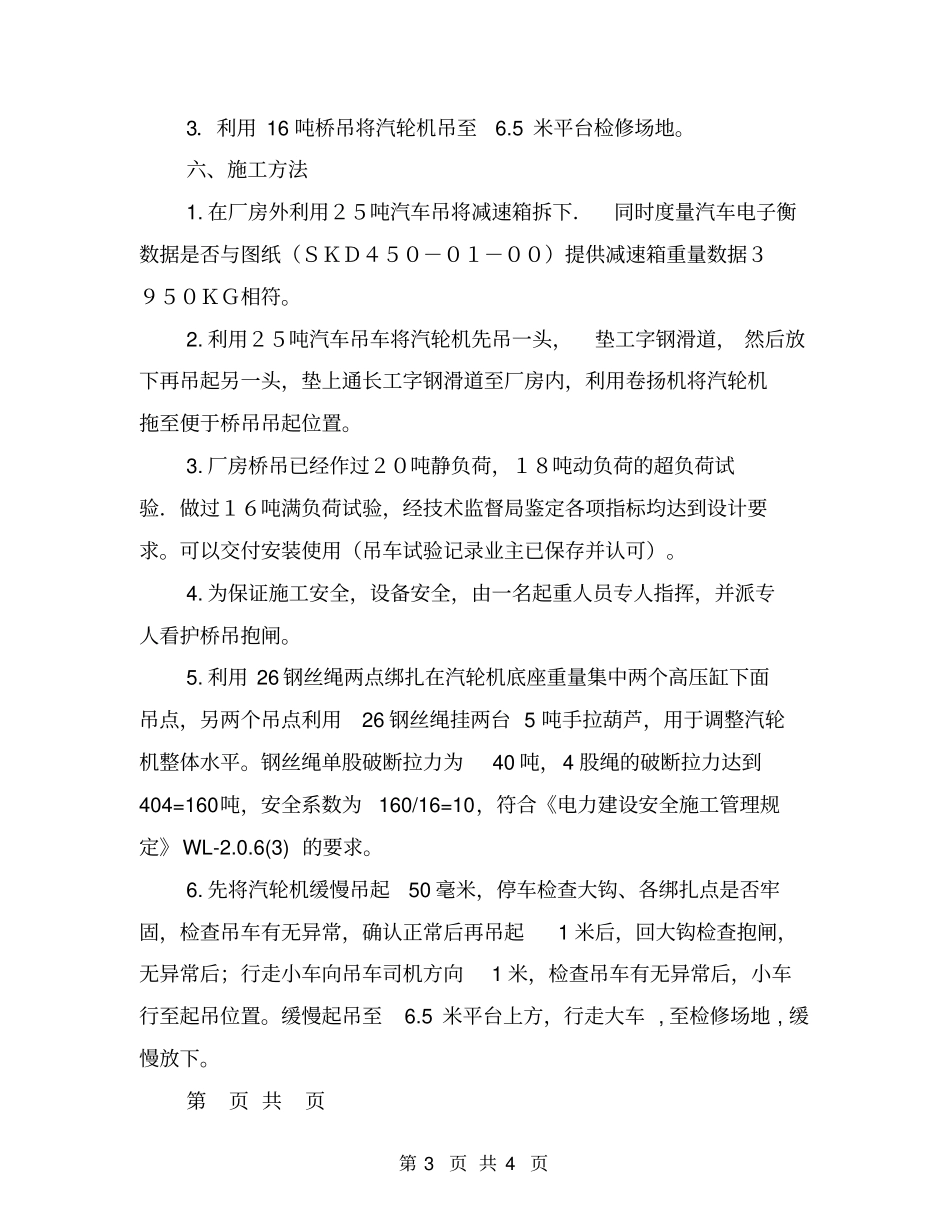

汽轮机吊装方案姓名： XXX 部门： XXX 日期： XXX 第 2 页 共 4 页汽轮机吊装方案一. 项目概况惠州垃圾处理电厂工程装设的汽轮机为广州斯科达- 勁马汽轮机有限公司生产的两台N6-3.824// 型冷凝式汽轮机，配套发电机为四川东风电机有限公司生产的QFB2W-6-2型空冷发电机组。汽轮机总重量 20 吨=汽轮机（ 16.05 吨） +减速箱（ 3.95 吨）本次施工将汽轮机从0 米吊至 6.5 米平台。二. 编制依据1．《电力建设施工及验收技术规范》汽轮机组篇DL5011-92 2．广州斯科达 - 勁马汽轮机产品使用说明书3．《电力建设安全施工管理规定》WL-2.0.6(3) 。4．《电力建设安全工作规程》（火力发电厂部分）WL-2.0.6(1) 。三. 施工机械设备：1．汽机房内 16 吨桥吊2．3 吨卷扬机 1 台3．25 吨汽车吊 1 台4．手拉葫芦 5 吨 2 台四. 施工人员组成：1．钳工班：王小波小组2．起重班：王贵军小组五. 施工过程：1．在厂房外拆下减速箱 . 2．利用卷扬机将汽轮机拖至汽机厂房零米. 第 3 页 共 4 页3．利用 16 吨桥吊将汽轮机吊至6.5 米平台检修场地。六、施工方法1. 在厂房外利用２５吨汽车吊将减速箱拆下．同时度量汽车电子衡数据是否与图纸（ＳＫＤ４５０－０１－００）提供减速箱重量数据３９５０ＫＧ相符。2. 利用２５吨汽车吊车将汽轮机先吊一头，垫工字钢滑道， 然后放下再吊起另一头，垫上通长工字钢滑道至厂房内，利用卷扬机将汽轮机拖至便于桥吊吊起位置。3. 厂房桥吊已经作过２０吨静负荷，１８吨动负荷的超负荷试验．做过１６吨满负荷试验，经技术监督局鉴定各项指标均达到设计要求。可以交付安装使用（吊车试验记录业主已保存并认可）。4. 为保证施工安全，设备安全，由一名起重人员专人指挥，并派专人看护桥吊抱闸。5. 利用 26 钢丝绳两点绑扎在汽轮机底座重量集中两个高压缸下面吊点，另两个吊点利用26 钢丝绳挂两台 5 吨手拉葫芦，用于调整汽轮机整体水平。钢丝绳单股破断拉力为40 吨，4 股绳的破断拉力达到404=160吨，安全系数为160/16=10，符合《电力建设安全施工管理规定》WL-2.0.6(3) 的要求。6. 先将汽轮机缓慢吊起50 毫米，停车检查大钩、各绑扎点是否牢固，检查吊车有无异常，确认正常后再吊起1 米后，回大钩检查抱闸，无异常后；行走小车向吊车司机方向1 米，检查吊车有无异常后，小车行至起吊位置。缓慢起吊至6.5 米平台上方，行走大车 , 至检修场地 , 缓慢放下。第页 共页第 4 页 共 4 页整理范文，仅供参考。感谢您的浏览！
