汽轮机安装记录

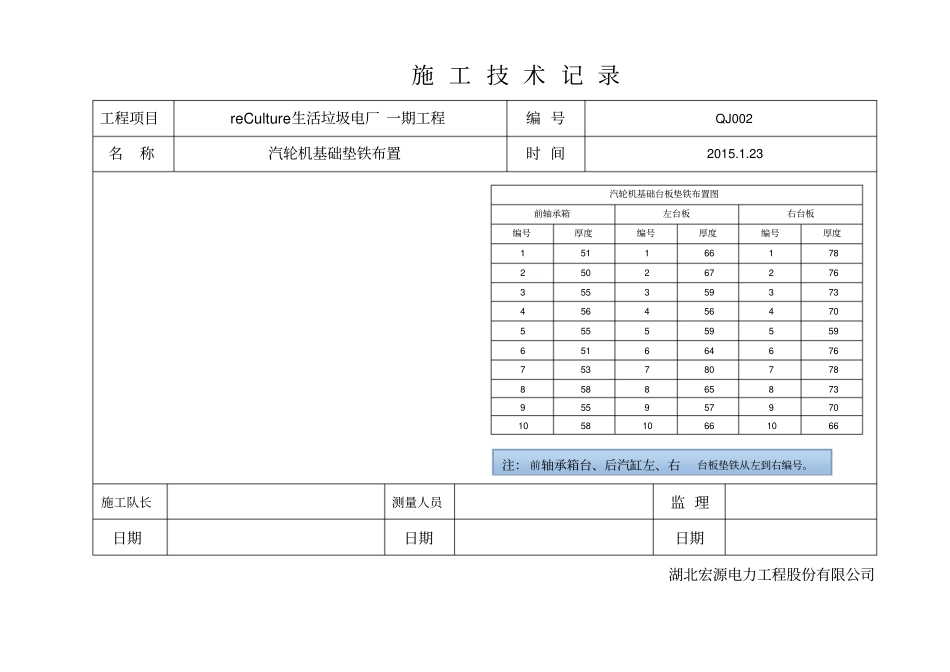

施 工 技 术 记 录工程项目reCulture生活垃圾电厂 一期工程编 号QJ002名称汽轮机基础垫铁布置时 间2015.1.23汽轮机基础台板垫铁布置图前轴承箱左台板右台板编号厚度编号厚度编号厚度1 51 1 66 1 78 2 50 2 67 2 76 3 55 3 59 3 73 4 56 4 56 4 70 5 55 5 59 5 59 6 51 6 64 6 76 7 53 7 80 7 78 8 58 8 65 8 73 9 55 9 57 9 70 10 58 10 66 10 66 施工队长测量人员监 理日期日期日期湖北宏源电力工程股份有限公司注： 前轴承箱台、后汽缸左、右台板垫铁从左到右编号。施 工 技 术 记 录工程项目reCulture生活垃圾电厂 一期工程编 号QJ001 名称汽轮发电机基础相关尺寸时 间2015.01.18 单位： mm 计量器具；卷尺汽轮发电机基础相关尺寸前轴承箱发电机地脚螺栓孔后轴承台板编 号相差编 号相 差编 号相 差前台板到后台板1.5 左侧前1.5 前螺栓2 前轴承1 左侧后1.5 后螺栓3 左后台板2 右侧前1 前对角1 右后台板3 右侧后1 后对角1.5 中心距前1 前中心距3 左侧2 中心距后1.5 中中心距2.5 右侧3 左对角线2 后中心距2 后台板到立销3 右对角2 左对角1.5 凝结器到发电机中心1.5 后立销1 右对角2 发电机到后轴承中心1 施工队长测量人员监 理时间时间时间湖北宏源电力工程股份有限公司施 工 技 术 记 录工程项目reCulture生活垃圾电厂编 号名称发电机及后轴承基础垫铁时 间注：垫铁厚度尺寸mm , 垫铁编号从前到后．发电机及后轴承基础台板垫铁布置图左台板垫铁厚度左后轴承厚度1 1 2 2 3 4 6 7 8 右台板垫铁右后轴承1 1 2 2 3 4 6 7 8 施工队长测量员监 理日 期日 期日 期湖北宏源电力工程股份有限公司施 工 技 术 记 录工程项目reCulture生活垃圾电厂参考图号名称下汽缸水平时 间2015.04.28 前汽缸中汽缸后汽缸→排排→→→→→→→→→→→→→→→注：盒象水平仪测量单位mm.下汽缸水平扬度1# 轴承至下汽缸至2# 轴承位置实测位置实测左 a 0.09 右 a 0.09 左 b 0.135 右 b 0.10 左 c 0.125 右 c 0.06 左 d 0.15 右 d 0.145 施工队长测量员监 理日 期日 期日 期湖北宏源电力工程股份有限公司施 工 技 术 记 录工程项目reCulture生活垃圾电厂参考图号名称汽机台板滑销系统时 间2015.04.01 后台板后立销注：台板与汽缸间隙0.05mm塞尺塞不入。汽机台板滑销系统前...
