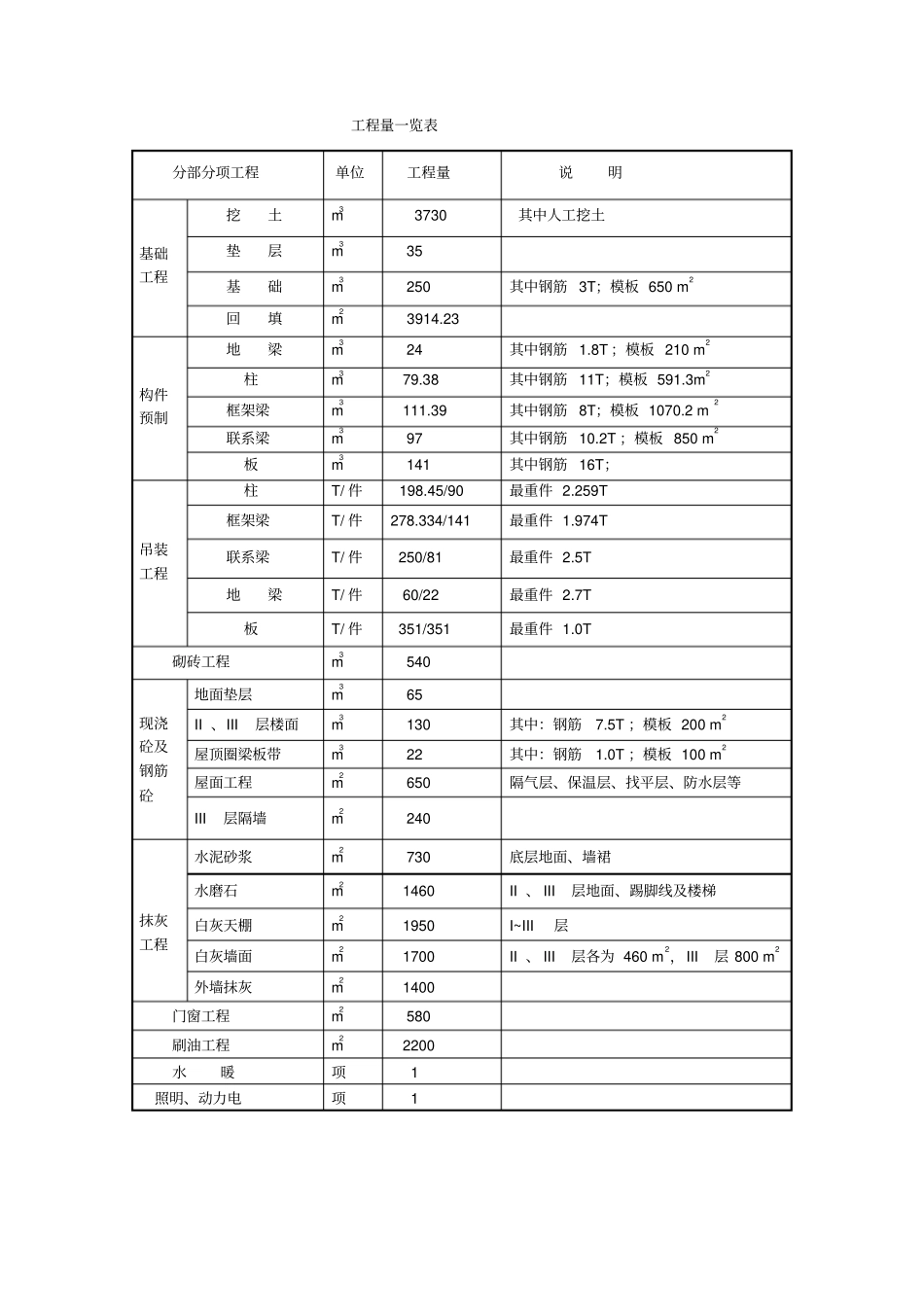

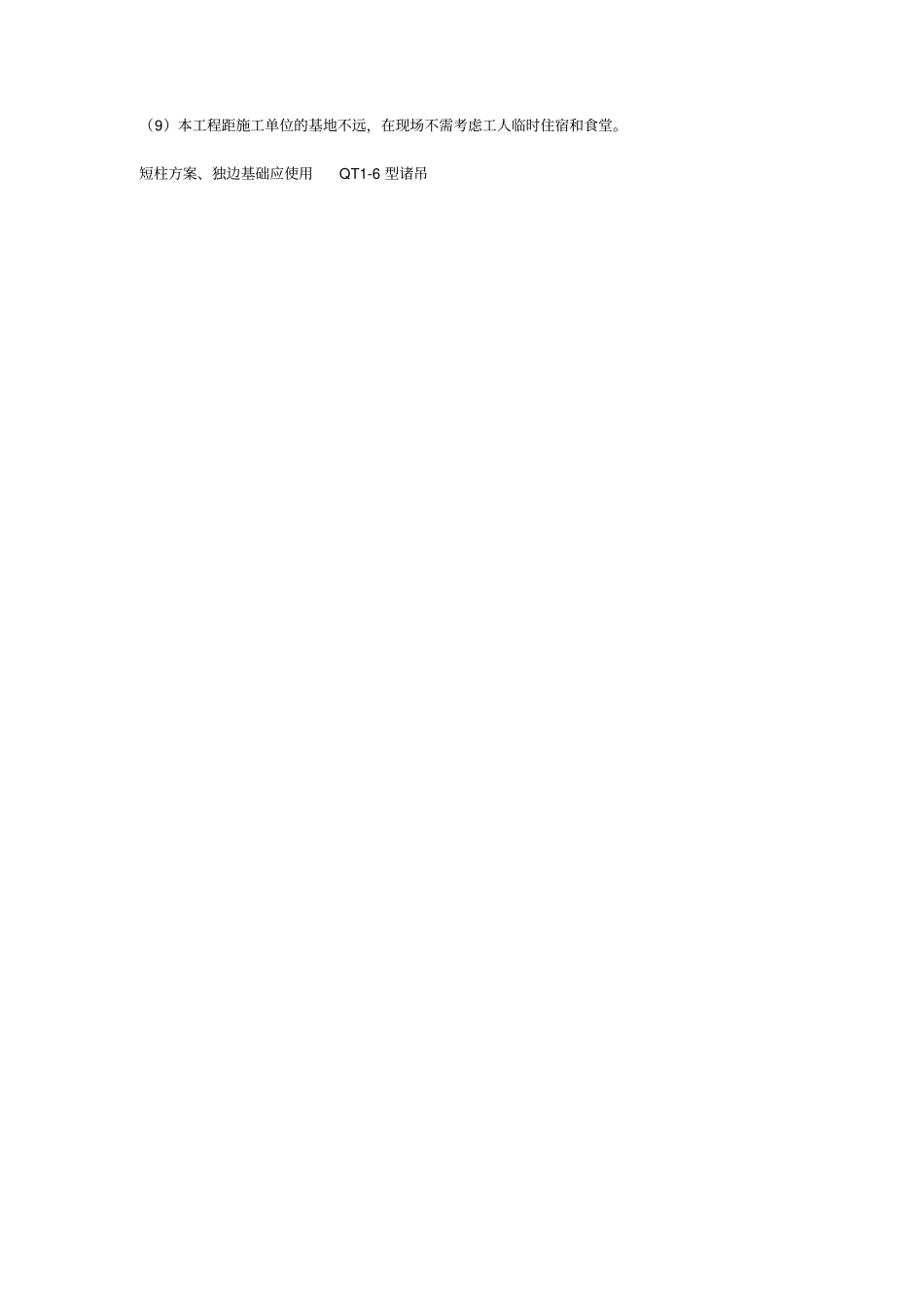

多层框架结构综合车间施工组织设计一、 工程概况1、工程名称及规模沈阳市某工厂新建生产车间,分两期建成, 本期为生产厂房部分,建筑面积为2174m2 ,土建工程造价230 万元。2、工期要求2011 年 6 月— 11 月3、车间设计概况本工程为两跨三层钢筋砼框架结构轻型工业厂房,外包尺寸为13.14m×55.14m,柱网6.0m×6.0m,自然地面 -0.2m,各层标高分别为4.50m,9.00m,13.50m,钢筋砼基础,埋置深度为 -3.80m。所有楼梯、过梁均为现浇。维护结构为370 砖墙,三楼附加内隔墙以180 加气砼砌块砌筑。 层面为珍珠岩保温,卷材防水;底层地面采用水泥砂浆抹面,其他各层为水磨石; 外墙抹灰采用水泥砂浆外刷无机涂料,底层窗台下做水刷石勒脚;内墙,天棚均为混合砂浆打底刮白罩面,钢木门窗。主要工种工程量见附表。主体框架结构为预制装配式框架结构。框架柱、梁和基础梁、楼板、屋面板均为预制现场安装。 框架柱施工方法为短柱方案,即:框架柱按每一结构层划分为一节预制钢筋混泥土柱。4、自然情况及施工条件(1)气象资料(略) :无冬期施工。(2)水文资料: 天然地坪至 -1.50m 为亚粘土, -1.50m~-3.70 m 为中砂并有粉细沙夹层,-3.70 m 以下为中砂(稍密) ;地下水位为 -1.80m, K=25. (3)场地条件:(见平面布置图)本工程西侧通市政公路的厂区公路及水、电管网可供接引使用。(4)30 吨以下的预制构件及门窗可由构件厂供应。(5)钢筋、铁件、水暖管件均由加工厂统一加工至现场组装。(6)模板可采用定型组合钢模,零星木模板在现场预制。(7)工程材料、施工机具按需要由公路运至现场。可供本工程使用的起重机械有:一台扣管式井架,其最大起重量为1 吨,吊盘为 2.40 × 2.40m2;一台 TQ-60/80 型塔吊、 QT1-6 型塔吊和 W1-100 型履带吊。(8)挖出的土方可在距本工程1km远处集中堆放,或就地存放。(9)本工程距施工单位的基地不远,在现场不需考虑工人临时住宿和食堂。短柱方案、独边基础应使用QT1-6 型诸吊工程量一览表分部分项工程单位工程量说明基础工程挖土m3 3730 其中人工挖土垫层m3 35 基础m3 250 其中钢筋 3T;模板 650 m2回填m23914.23 构件预制地梁m3 24 其中钢筋 1.8T ;模板 210 m2柱m3 79.38 其中钢筋 11T;模板 591.3m2框架梁m3 111.39 其中钢筋 8T;模板 1070.2 m2联系梁m3 97 其中钢筋 10.2T ;模板 850 m2板m3 141 其中钢筋 16T;吊装工...
