河北首钢迁安白灰套筒窑工程施工方案VIP专享

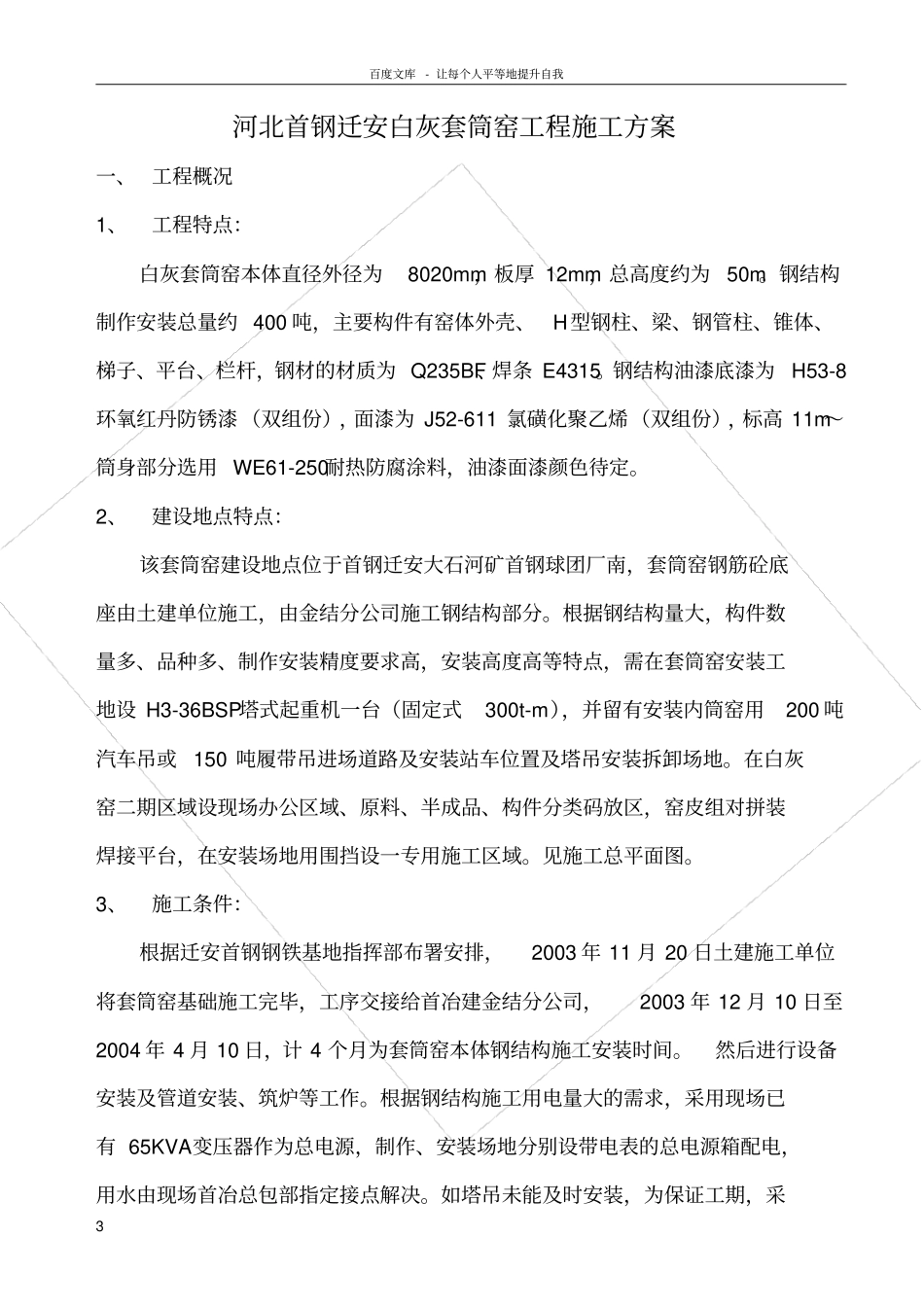

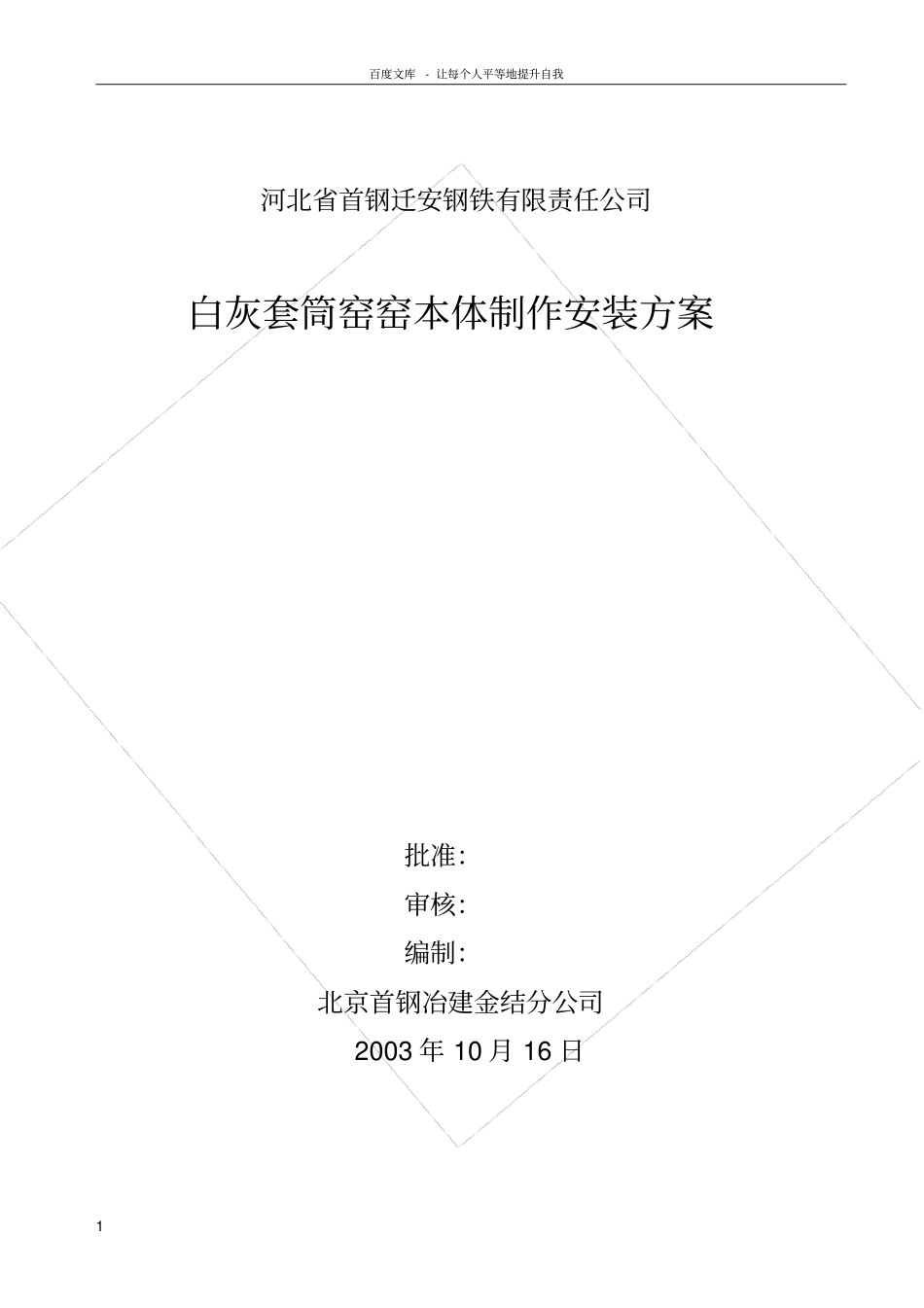

百度文库- 让每个人平等地提升自我1 河北省首钢迁安钢铁有限责任公司白灰套筒窑窑本体制作安装方案批准：审核：编制：北京首钢冶建金结分公司2003 年 10 月 16 日百度文库- 让每个人平等地提升自我2 目录一、工程概况二、施工方案和施工方法三、施工进度计划四、施工准备工作计划五、各项资源需求量计划六、施工平面图七、主要施工技术组织措施附： 1、冬期施工技术措施 2、钢结构焊接工艺指导书 3、钢结构制作安装精度标准 4、塔式起重机预埋基础方案 5、临时用电方案 6、附图及附表百度文库- 让每个人平等地提升自我3 河北首钢迁安白灰套筒窑工程施工方案一、 工程概况1、工程特点：白灰套筒窑本体直径外径为8020mm，板厚 12mm，总高度约为50m。钢结构制作安装总量约 400 吨，主要构件有窑体外壳、H型钢柱、梁、钢管柱、锥体、梯子、平台、栏杆，钢材的材质为 Q235BF、焊条 E4315。钢结构油漆底漆为H53-8环氧红丹防锈漆（双组份），面漆为 J52-611 氯磺化聚乙烯（双组份），标高 11m～筒身部分选用 WE61-250耐热防腐涂料，油漆面漆颜色待定。2、建设地点特点：该套筒窑建设地点位于首钢迁安大石河矿首钢球团厂南，套筒窑钢筋砼底座由土建单位施工，由金结分公司施工钢结构部分。根据钢结构量大，构件数量多、品种多、制作安装精度要求高，安装高度高等特点，需在套筒窑安装工地设 H3-36BSP塔式起重机一台（固定式300t-m），并留有安装内筒窑用200 吨汽车吊或150 吨履带吊进场道路及安装站车位置及塔吊安装拆卸场地。在白灰窑二期区域设现场办公区域、原料、半成品、构件分类码放区，窑皮组对拼装焊接平台，在安装场地用围挡设一专用施工区域。见施工总平面图。3、施工条件：根据迁安首钢钢铁基地指挥部布署安排，2003 年 11 月 20 日土建施工单位将套筒窑基础施工完毕，工序交接给首冶建金结分公司，2003 年 12 月 10 日至2004 年 4 月 10 日，计 4 个月为套筒窑本体钢结构施工安装时间。然后进行设备安装及管道安装、筑炉等工作。根据钢结构施工用电量大的需求，采用现场已有 65KVA变压器作为总电源，制作、安装场地分别设带电表的总电源箱配电，用水由现场首冶总包部指定接点解决。如塔吊未能及时安装，为保证工期，采百度文库- 让每个人平等地提升自我4 用 80 吨汽车吊安装窑本体结构，计使用台班3 个。4、本工程设计的规程、规范及施工图纸：有关规范：起重设备安装工程施工及验收规范...
