河道水面线推求

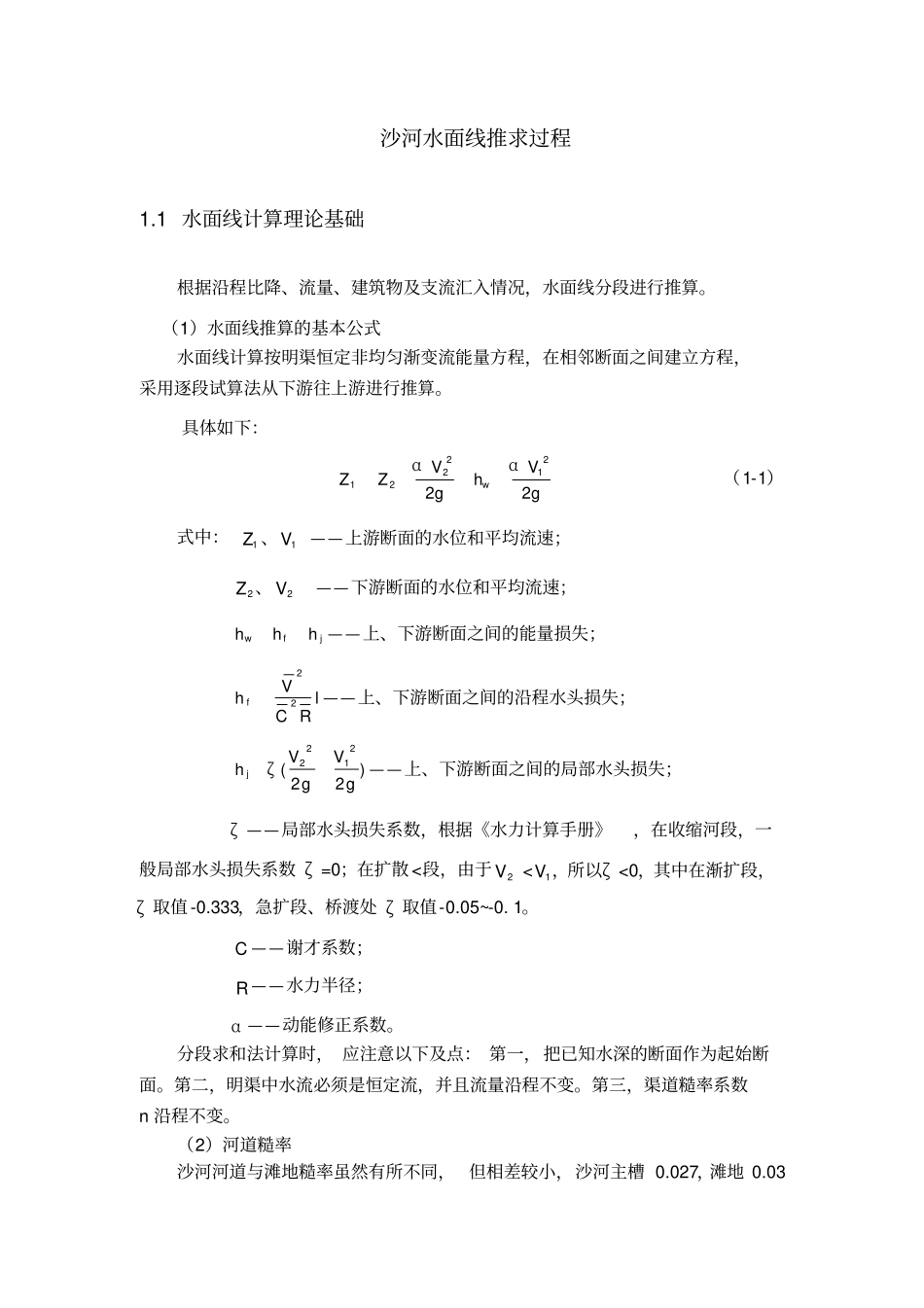

沙河水面线推求过程1.1 水面线计算理论基础根据沿程比降、流量、建筑物及支流汇入情况，水面线分段进行推算。（1）水面线推算的基本公式水面线计算按明渠恒定非均匀渐变流能量方程，在相邻断面之间建立方程，采用逐段试算法从下游往上游进行推算。具体如下：2g2g21w2221VhVZZαα（1-1）式中：1Z 、1V——上游断面的水位和平均流速；2Z 、2V——下游断面的水位和平均流速；jfwhhh——上、下游断面之间的能量损失；lRCVh f22——上、下游断面之间的沿程水头损失；)22(2122gVgVh jζ——上、下游断面之间的局部水头损失；ζ ——局部水头损失系数，根据《水力计算手册》，在收缩河段，一般局部水头损失系数 ζ =0；在扩散 <段，由于2V<1V ，所以ζ <0，其中在渐扩段，ζ 取值 -0.333，急扩段、桥渡处 ζ 取值-0.05~-0. 1。C ——谢才系数；R ——水力半径；α ——动能修正系数。分段求和法计算时， 应注意以下及点： 第一，把已知水深的断面作为起始断面。第二，明渠中水流必须是恒定流，并且流量沿程不变。第三，渠道糙率系数n 沿程不变。（2）河道糙率沙河河道与滩地糙率虽然有所不同， 但相差较小，沙河主槽 0.027，滩地 0.03对水位影响较小，这里统一按0.027 取值计算。推求中一律按河道糙率计算。1.2 计算过程本次计算从 K0+000断面到 K14+400断面，河道纵断面变化如图1-1 ，图 1-2 。图 1-1 河道纵断面图图 1-2 沙河河道图图 1-3 河道局部横断面图、地形图K1+600 断面到 K0+000 断面为收缩段， 局部水头损失系数 ζ =0。K3+200 断面到K1+600 断面为渐扩段， 局部水头损失系数 ζ =-0.333。K4+800 断面到 K3+200 断面为收缩段， 局部水头损失系数 ζ =0。K4+800 断面到 K5+600 断面为渐扩段， 局部水头损失系数ζ =-0.333。K7+200 断面到 K5+600 断面为收缩段， 局部水头损失系数 ζ =0。。K8+000断面到 K7+200 断面为渐扩段， 局部水头损失系数 ζ =-0.333。K8+800 断面到 K8+000 断面为收缩段， 局部水头损失系数 ζ =0。K9+600 断面到 K8+800 断面为渐扩段， 局部水头损失系数ζ =-0.333。K11+200 断面到 K9+600 断面为收缩段， 局部水头损失系数 ζ =0。K12+000 断面到 K12+800 断面为渐扩段， 局部水头损失系数 ζ =-0.333。K13+600 断面到K12+800 断面为收缩段， 局部水头损失系数 ζ =0。K14+400 断面到 K13+600 断面为渐扩段...
