油气管道安全评价综合数据库的建设

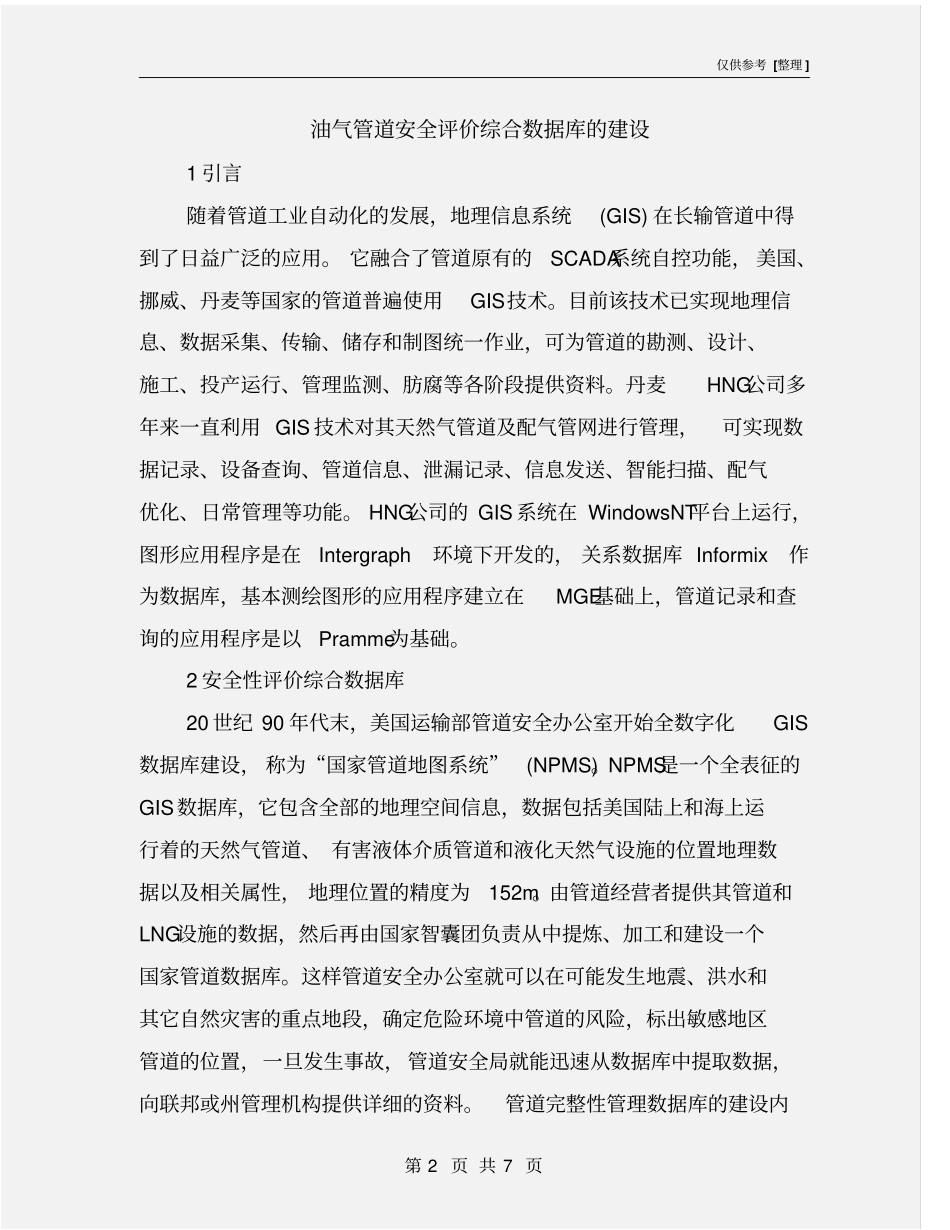

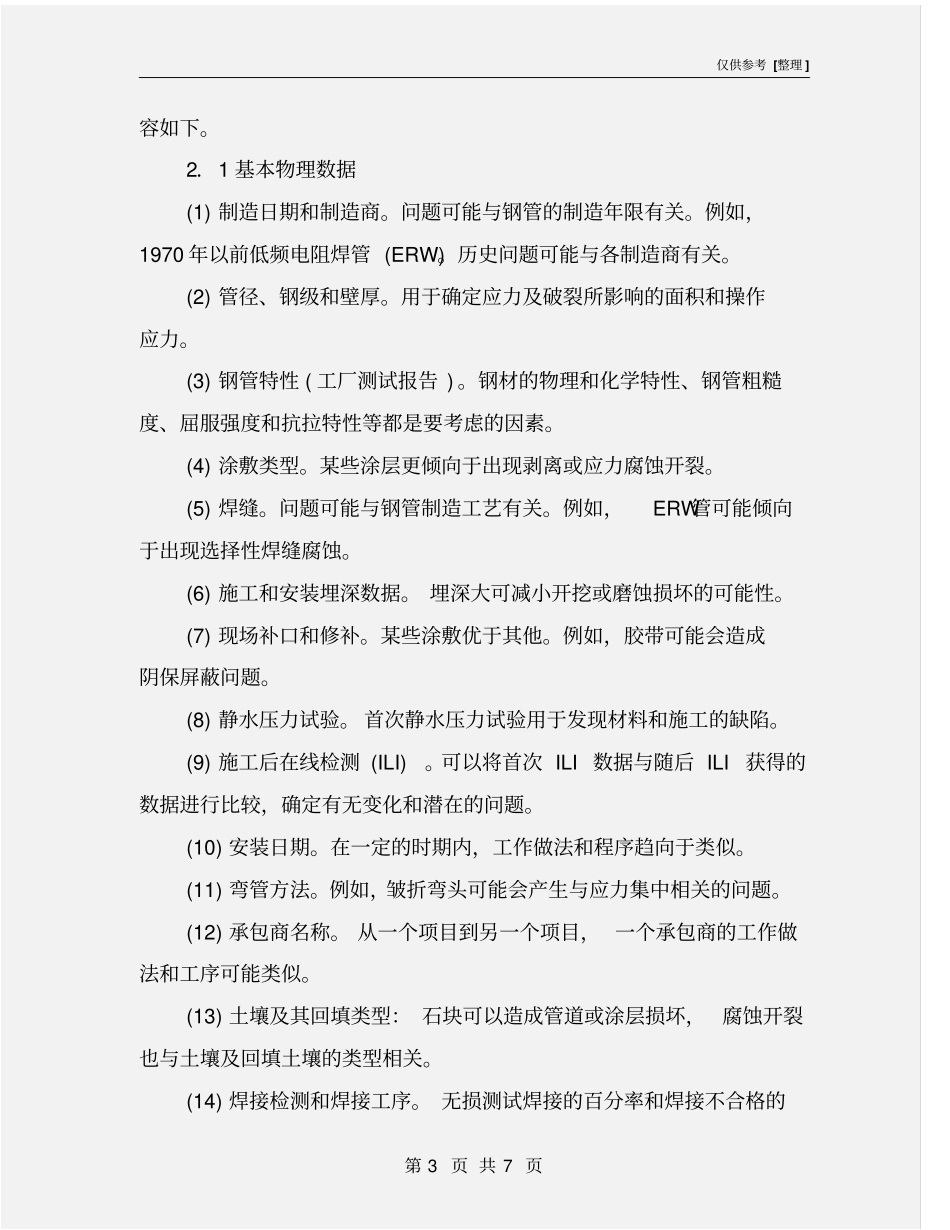

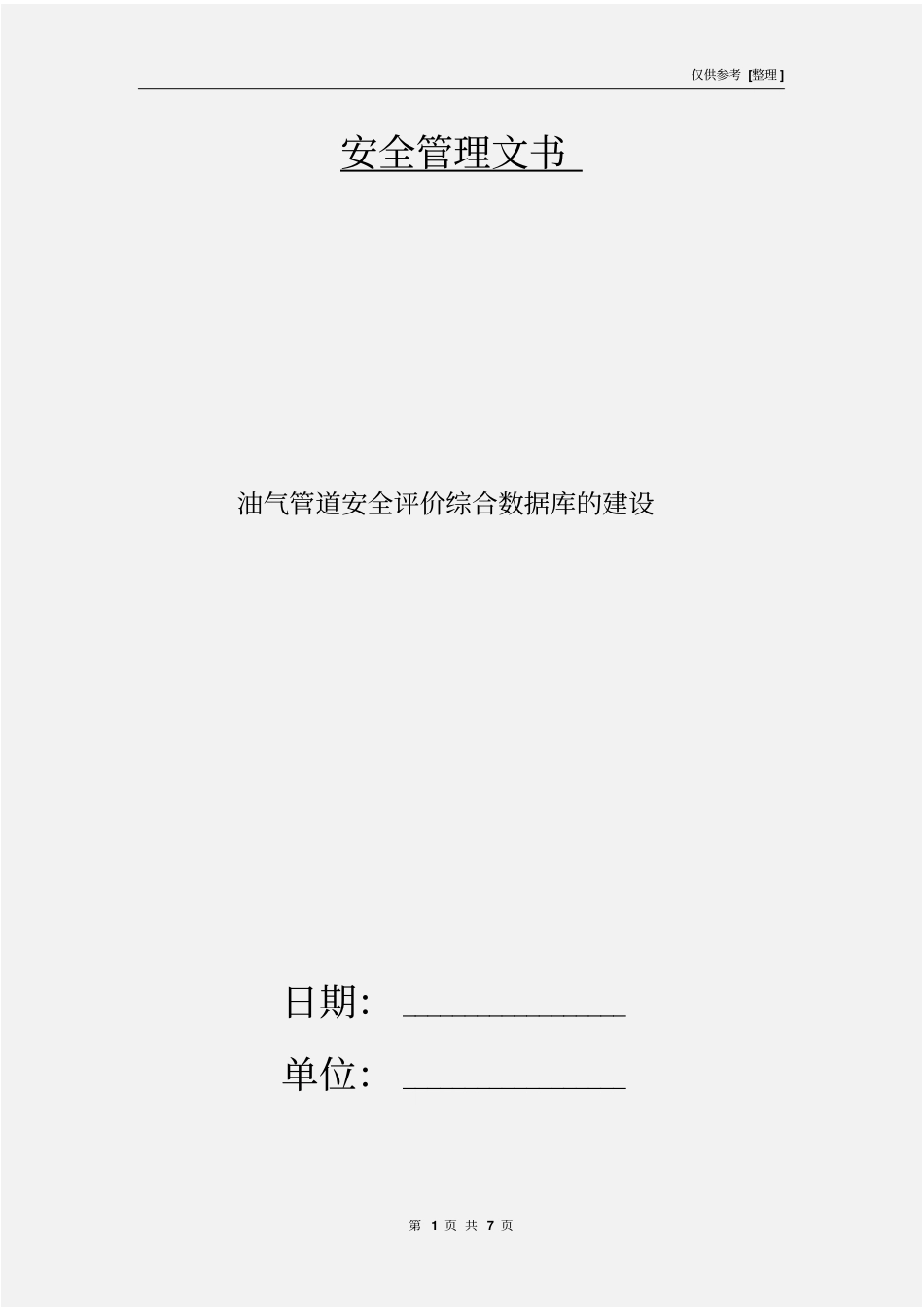

仅供参考 [整理 ] 第 1 页 共 7 页安全管理文书油气管道安全评价综合数据库的建设日期： __________________单位： __________________仅供参考 [整理 ] 第 2 页 共 7 页油气管道安全评价综合数据库的建设1 引言随着管道工业自动化的发展，地理信息系统(GIS) 在长输管道中得到了日益广泛的应用。 它融合了管道原有的SCADA系统自控功能， 美国、挪威、丹麦等国家的管道普遍使用GIS技术。目前该技术已实现地理信息、数据采集、传输、储存和制图统一作业，可为管道的勘测、设计、施工、投产运行、管理监测、肪腐等各阶段提供资料。丹麦HNG公司多年来一直利用 GIS 技术对其天然气管道及配气管网进行管理，可实现数据记录、设备查询、管道信息、泄漏记录、信息发送、智能扫描、配气优化、日常管理等功能。 HNG公司的 GIS 系统在 WindowsNT平台上运行，图形应用程序是在Intergraph环境下开发的， 关系数据库 Informix作为数据库，基本测绘图形的应用程序建立在MGE基础上，管道记录和查询的应用程序是以Pramme为基础。2 安全性评价综合数据库20 世纪 90 年代末，美国运输部管道安全办公室开始全数字化GIS数据库建设， 称为“国家管道地图系统”(NPMS)。NPMS是一个全表征的GIS数据库，它包含全部的地理空间信息，数据包括美国陆上和海上运行着的天然气管道、 有害液体介质管道和液化天然气设施的位置地理数据以及相关属性， 地理位置的精度为152m。由管道经营者提供其管道和LNG设施的数据，然后再由国家智囊团负责从中提炼、加工和建设一个国家管道数据库。这样管道安全办公室就可以在可能发生地震、洪水和其它自然灾害的重点地段，确定危险环境中管道的风险，标出敏感地区管道的位置，一旦发生事故，管道安全局就能迅速从数据库中提取数据，向联邦或州管理机构提供详细的资料。管道完整性管理数据库的建设内仅供参考 [整理 ] 第 3 页 共 7 页容如下。2．1 基本物理数据(1) 制造日期和制造商。问题可能与钢管的制造年限有关。例如，1970 年以前低频电阻焊管 (ERW)。历史问题可能与各制造商有关。(2) 管径、钢级和壁厚。用于确定应力及破裂所影响的面积和操作应力。(3) 钢管特性 ( 工厂测试报告 ) 。钢材的物理和化学特性、钢管粗糙度、屈服强度和抗拉特性等都是要考虑的因素。(4) 涂敷类型。某些涂层更倾向于出现剥离或应力腐蚀开裂。(5) 焊缝。问题可能与钢管制造工艺有关。例如，ERW管可能倾向...
