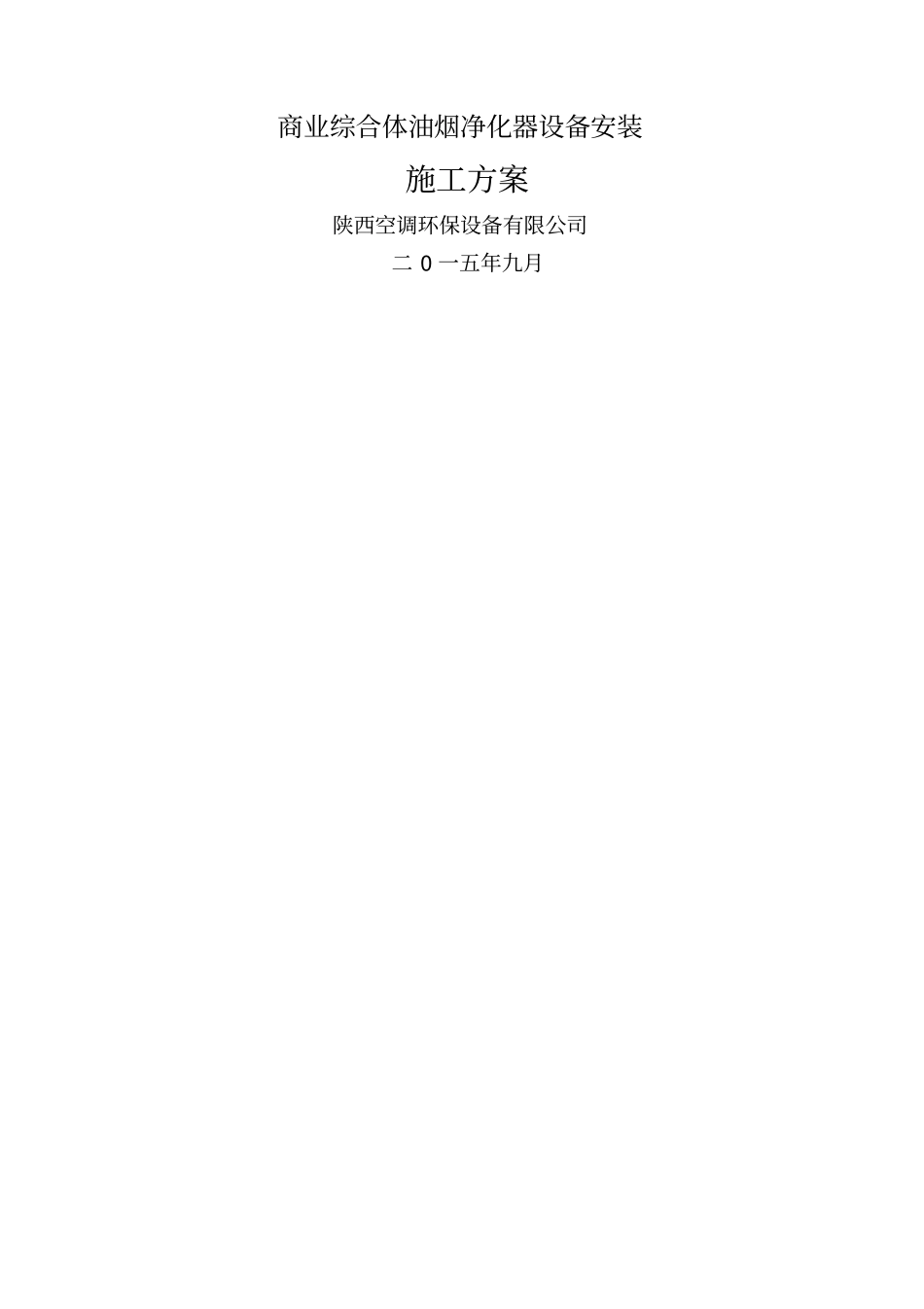

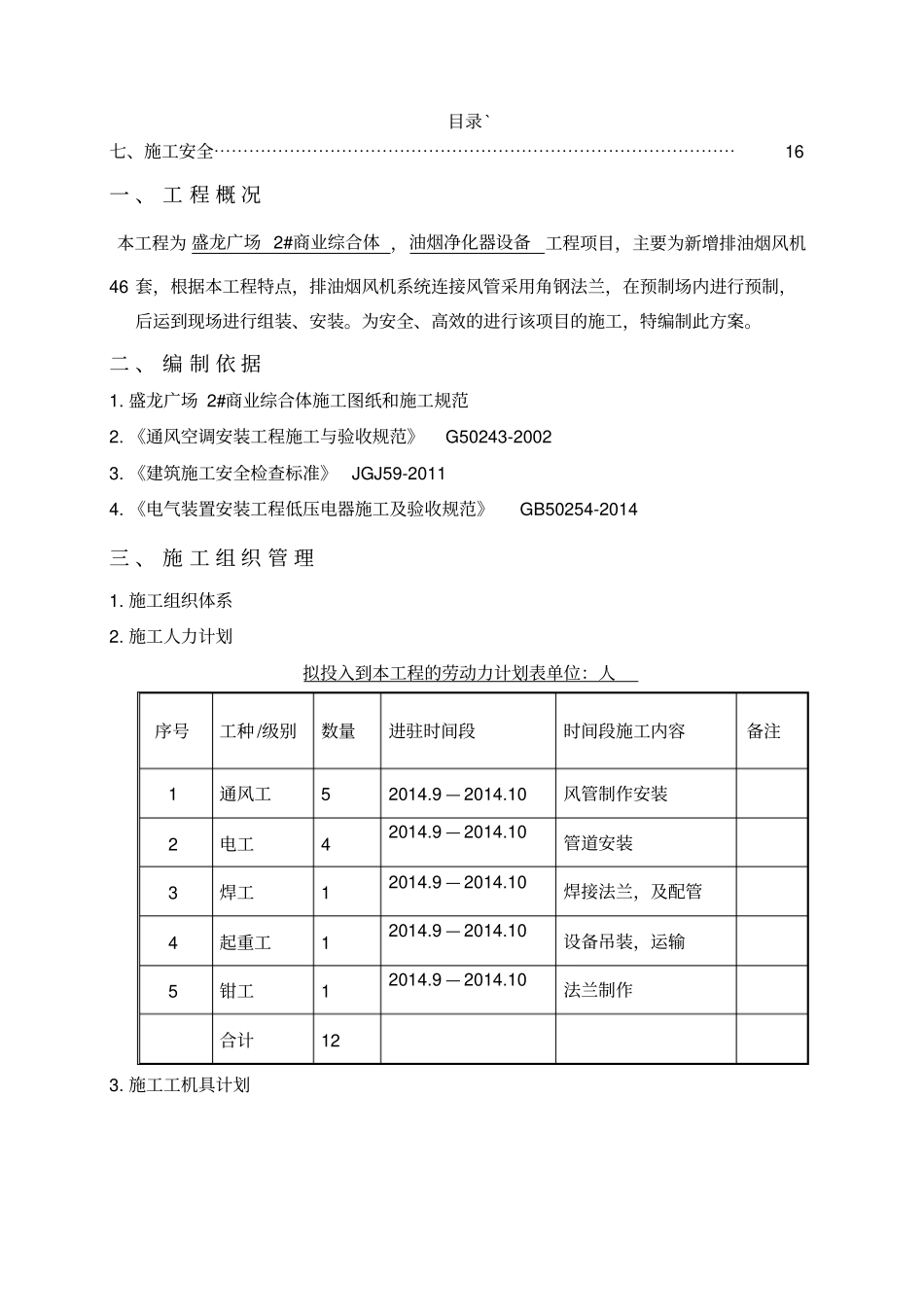

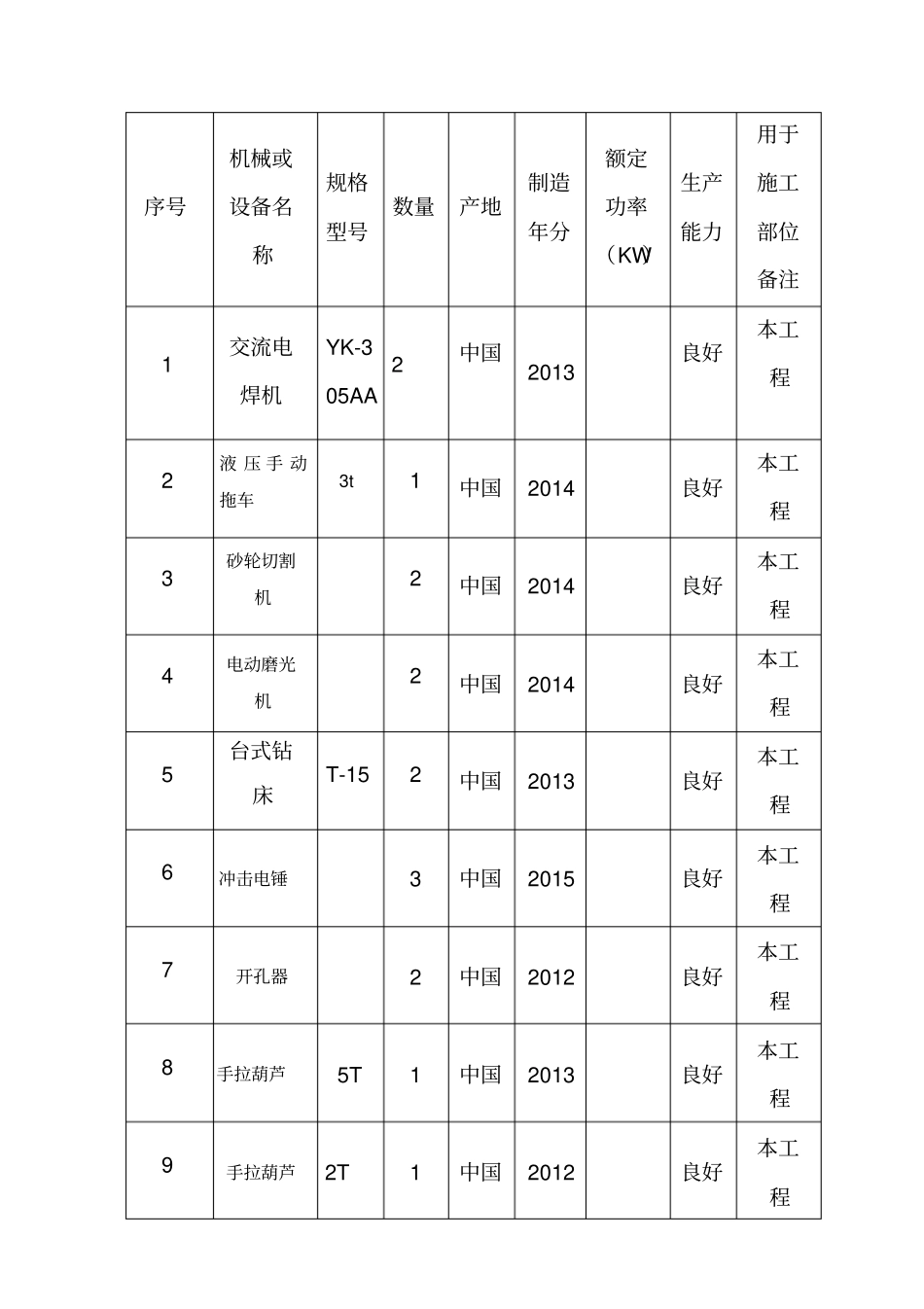

商业综合体油烟净化器设备安装施工方案陕西空调环保设备有限公司二 0 一五年九月目录 ` 七、施工安全⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯16 一 、 工 程 概 况本工程为 盛龙广场 2#商业综合体 ，油烟净化器设备工程项目，主要为新增排油烟风机46 套，根据本工程特点，排油烟风机系统连接风管采用角钢法兰，在预制场内进行预制，后运到现场进行组装、安装。为安全、高效的进行该项目的施工，特编制此方案。二 、 编 制 依 据1. 盛龙广场 2#商业综合体施工图纸和施工规范2. 《通风空调安装工程施工与验收规范》G50243-2002 3. 《建筑施工安全检查标准》JGJ59-2011 4. 《电气装置安装工程低压电器施工及验收规范》GB50254-2014 三 、 施 工 组 织 管 理1. 施工组织体系2. 施工人力计划拟投入到本工程的劳动力计划表单位：人序号工种 /级别数量进驻时间段时间段施工内容备注1 通风工5 2014.9 — 2014.10 风管制作安装2 电工4 2014.9 — 2014.10管道安装3 焊工1 2014.9 — 2014.10焊接法兰，及配管4 起重工1 2014.9 — 2014.10设备吊装，运输5 钳工1 2014.9 — 2014.10法兰制作合计12 3. 施工工机具计划序号机械或设备名称规格型号数量产地制造年分额定功率（KW）生产能力用于施工部位备注1 交流电焊机YK-305AA 2 中国2013 良好本工程2 液 压 手 动拖车3t1 中国2014 良好本工程3 砂轮切割机2 中国2014 良好本工程4 电动磨光机2 中国2014 良好本工程5 台式钻床T-15 2 中国2013 良好本工程6 冲击电锤3 中国2015 良好本工程7 开孔器2 中国2012 良好本工程8 手拉葫芦5T 1 中国2013 良好本工程9 手拉葫芦2T 1 中国2012 良好本工程序号机械或设备名称规格型号数量产地制造年分额定功率（KW）生产能力用于施工部位备注10 手枪钻5 中国2014 良好本工程11 薄 板 剪 板机W11—2000×2500 1 中国2010 良好本工程12 联合角咬口机J-1.5 1 中国2010 良好本工程13 折边机XYHC-2500-2.0 1 中国2012 良好本工程四 、 风 管 的 施 工1．施工准备1）人员进场后，组织主要施工技术人员熟悉图纸，绘制机电综合图，解决建筑、结构和电气、暖卫施工图中的管路走向、坐标、标高与通风管道之间跨越交叉出现的问题。2）根据确定的综合图，确定风管的制作尺寸，绘制风管拆解图，进行编号管理，下达预制指令，报流水线生产。2. ...
