油罐吊装作业专项方案VIP专享

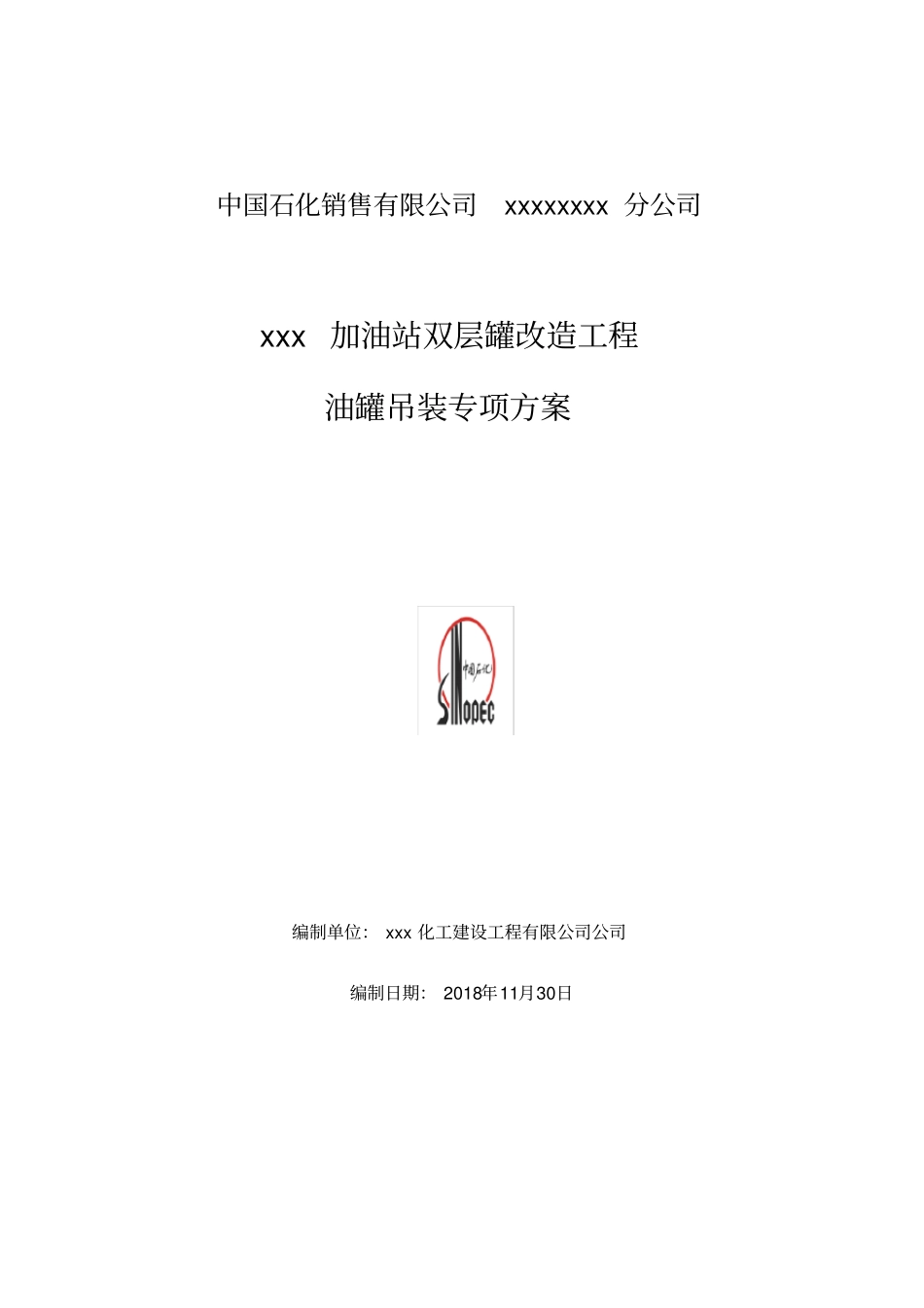

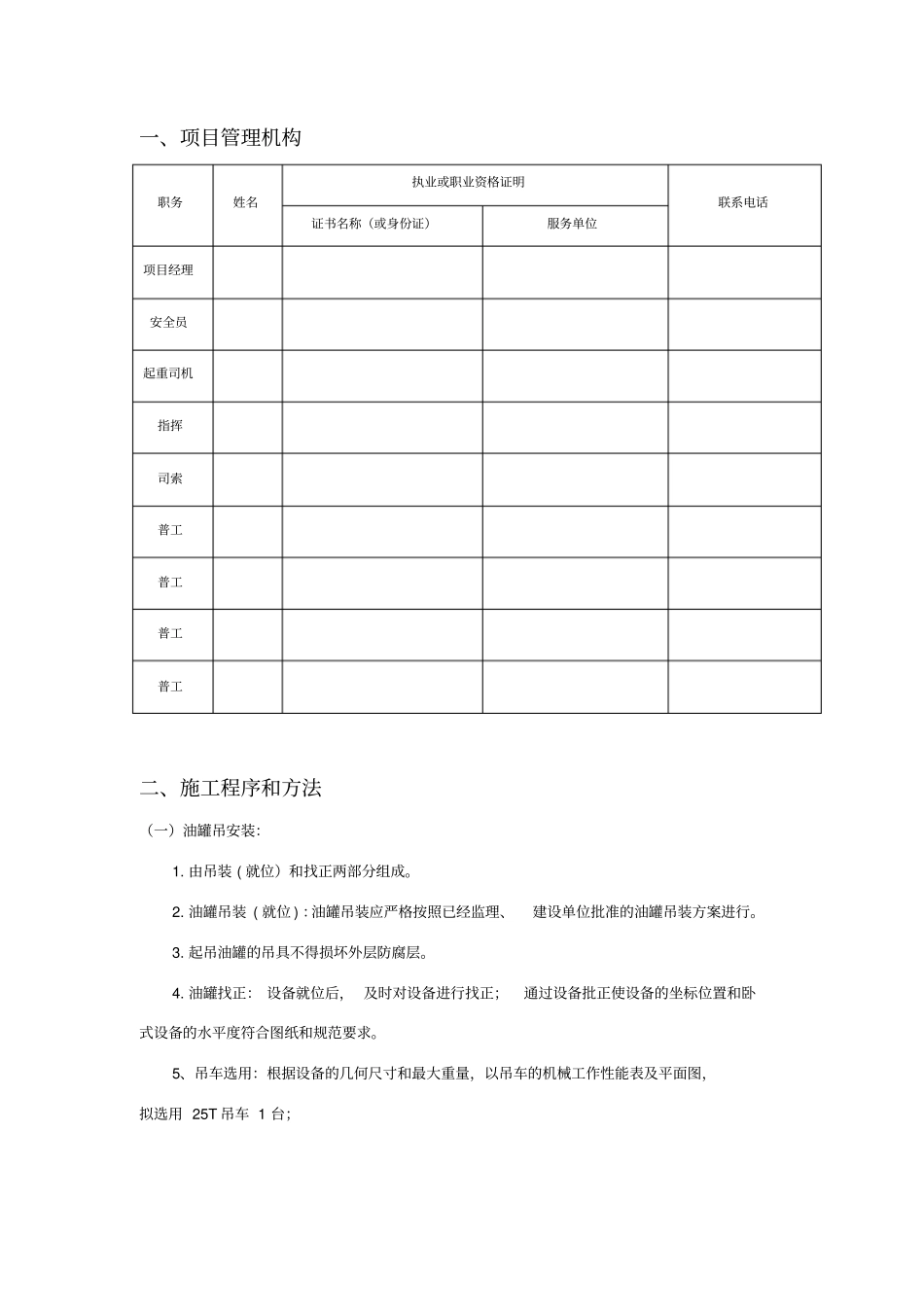

中国石化销售有限公司xxxxxxxx 分公司 xxx 加油站双层罐改造工程油罐吊装专项方案编制单位： xxx 化工建设工程有限公司公司编制日期： 2018年11月30日一、项目管理机构职务姓名执业或职业资格证明联系电话证书名称（或身份证）服务单位项目经理安全员起重司机指挥司索普工普工普工普工二、施工程序和方法（一）油罐吊安装：1. 由吊装 ( 就位）和找正两部分组成。2. 油罐吊装 ( 就位 ) ：油罐吊装应严格按照已经监理、建设单位批准的油罐吊装方案进行。3. 起吊油罐的吊具不得损坏外层防腐层。4. 油罐找正： 设备就位后， 及时对设备进行找正；通过设备批正使设备的坐标位置和卧式设备的水平度符合图纸和规范要求。5、吊车选用：根据设备的几何尺寸和最大重量，以吊车的机械工作性能表及平面图，拟选用 25T 吊车 1 台；6、吊装能力核算：2 台 30m3柴油罐、 2 台 30m3汽油罐，以设备为例进行吊车吊装能力核算。3、吊装工况吊装半径用 r= 米（罐区最远边长）+5 米 =米， 主 臂 ～32m 。可满足使用要求。4、回转半径核算①主臂高度 =车高 + 吊钩高度为 =+6= 。主臂高度，可满足使用要求。②设备与主臂间距离 L= 5m 。5、吊索选用①钢丝绳选择：钢丝绳采用2 股绳吊装。设备半径+主臂截面尺寸的 1/2 ，可满足使用要求。每 股 钢 丝绳 的受 力F： F=1/2 X16T/COS30==88379N 钢 丝 绳选 用Φ39 ，抗拉 强 度1700N/mm2，许用拉力 =771526/5=154305N> 钢丝绳受力，可满足使用要求。6、起吊落地（1）根据吊车各项技术参数，选用1 台 25t 汽车吊，吊车停靠在加油区北侧，考虑好汽车仰角，选好工作旋转半径15 米为中心点，选好工作旋转半径10 米为中心点。（2）起吊点为罐顶吊耳。当起吊点确定后，检查好钢丝绳、吊环，卡扣等吊装工具安全系牢后，进行垂直吊装。（3）各吊车操作人员进行缓慢，匀速起吊，吊车要保持起吊平衡，待油罐起吊离开站区地面 50-100cm 后，方可进行旋转空中移位，到达指定位置后再缓慢放落到地面，确保安全。（4）整个起吊过程要有专人进行指挥，安全员到达现场进行协助指挥。（二）油罐抗浮装置的施工1. 为了埋地油罐不因浮力影响使连接管线破坏而出现跑油事故，设计对埋地油罐选用了锚固抗浮装置； 抗浮装置的构成为厂家箍绑油罐的-100 ×8mm(具体尺寸由设计根据浮力大小确定） 抱带扁钢以及埋设于设备基础中的地锚组成；抗浮装置施工质量的好坏，直接影响到...
