机械加工检验标准及方法

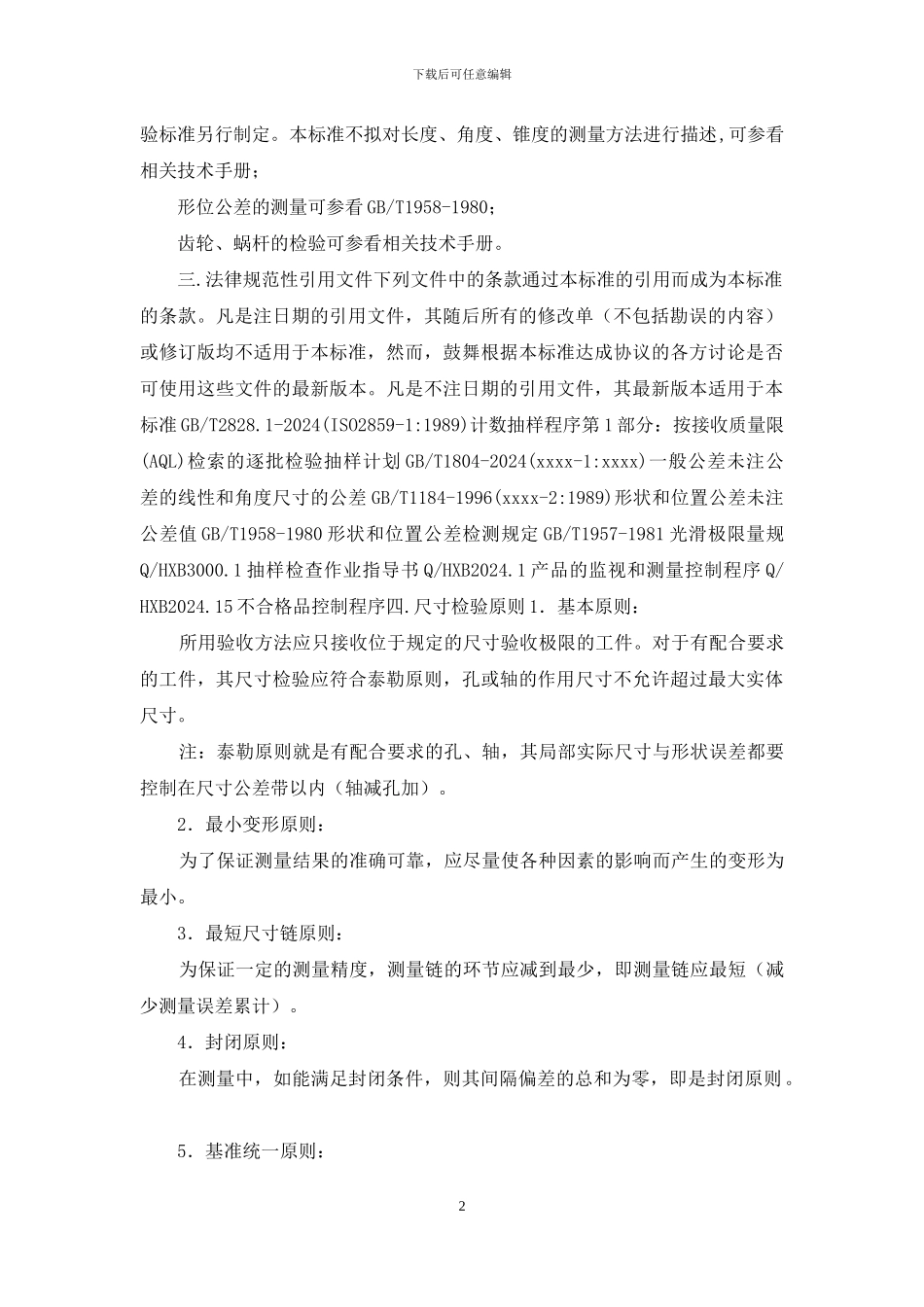

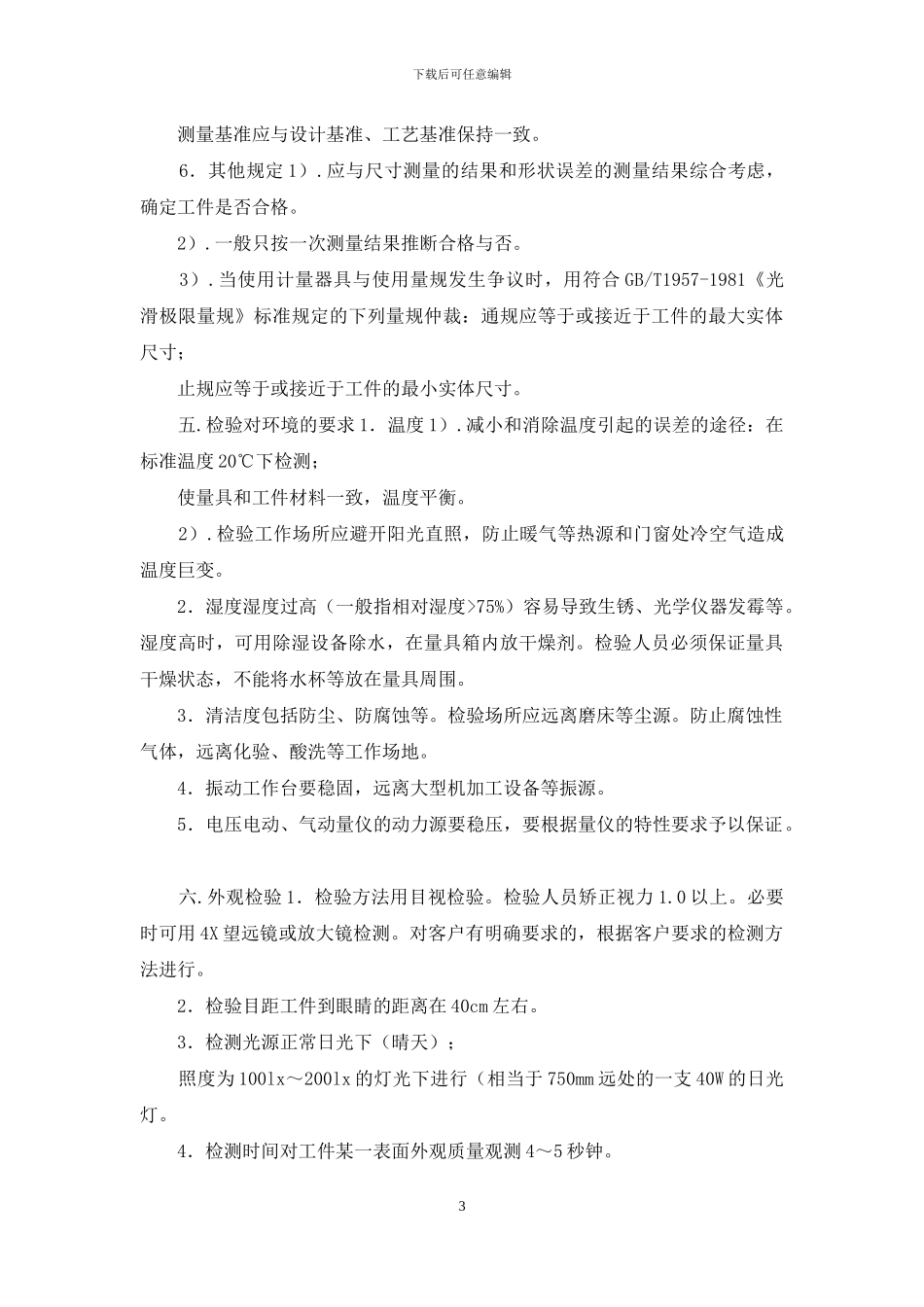

下载后可任意编辑机械加工检验标准及方法 机械加工检验标准及方法一.目的： 二.范围： 三.法律规范性引用文件四.尺寸检验原则 1．基本原则： 2．最小变形原则： 3．最短尺寸链原则： 4．封闭原则： 5．基准统一原则： 6．其他规定五.检验对环境的要求 1．温度 2．湿度 3．清洁度 4．振动 5．电压六.外观检验 1．检验方法 2．检验目距 3．检测光源 4．检测时间 5．倒角、倒圆 6．批锋、毛刺 7．伤痕 8．刀纹、振纹 9．凹坑、凸起、缺料、多料、台阶 10．污渍 11．砂孔、杂物、裂纹 12．防护包装七.表面粗糙度的检验 1．基本要求 2．检验方法： 3．测量方向 4.测量部位 5．取样长度八.线性尺寸和角度尺寸公差要求 1．基本要求 2 线性尺寸未注公差九．形状和位置公差的检验 1．基本要求 3．检测方法十.螺纹的检验 1．使用螺纹量规检验螺纹制件 2．单项检验十一.外协加工件的检验规定 1.来料检验 2.成品检验计划十二.判定规则附注： 1.泰勒原则一.目的： 为了明确公司金属切削加工检验标准，使检验作业有所遵循，特制定本标准。 二.范围： 本标准适用于切削加工（包括外协、制程、出货过程）各检验特性的检验 。在本标准中，切削加工指的是：车削加工、铣削加工、磨削加工、镗削加工、刨削加工、孔加工、拉削加工和钳工作业等。本标准规定了尺寸检验的基本原则、对环境的要求、外观检验标准、线性尺寸公差要求、形位公差要求、表面粗糙度的检验、螺纹的检验和判定准则。 注：本标准不适用于铸造、锻造、钣金、冲压、焊接加工后的检验，其检1下载后可任意编辑验标准另行制定。本标准不拟对长度、角度、锥度的测量方法进行描述,可参看相关技术手册； 形位公差的测量可参看 GB/T1958-1980； 齿轮、蜗杆的检验可参看相关技术手册。 三.法律规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓舞根据本标准达成协议的各方讨论是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准 GB/T2828.1-2024(ISO2859-1:1989)计数抽样程序第 1 部分：按接收质量限(AQL)检索的逐批检验抽样计划 GB/T1804-2024(xxxx-1:xxxx)一般公差未注公差的线性和角度尺寸的公差 GB/T1184-1996(xxxx-2:1989)形状和位置公差未注公差值 GB/T1958-1980 形状和位置公差检测规定 GB...
