中天日立OPPC安装指导书余缆式

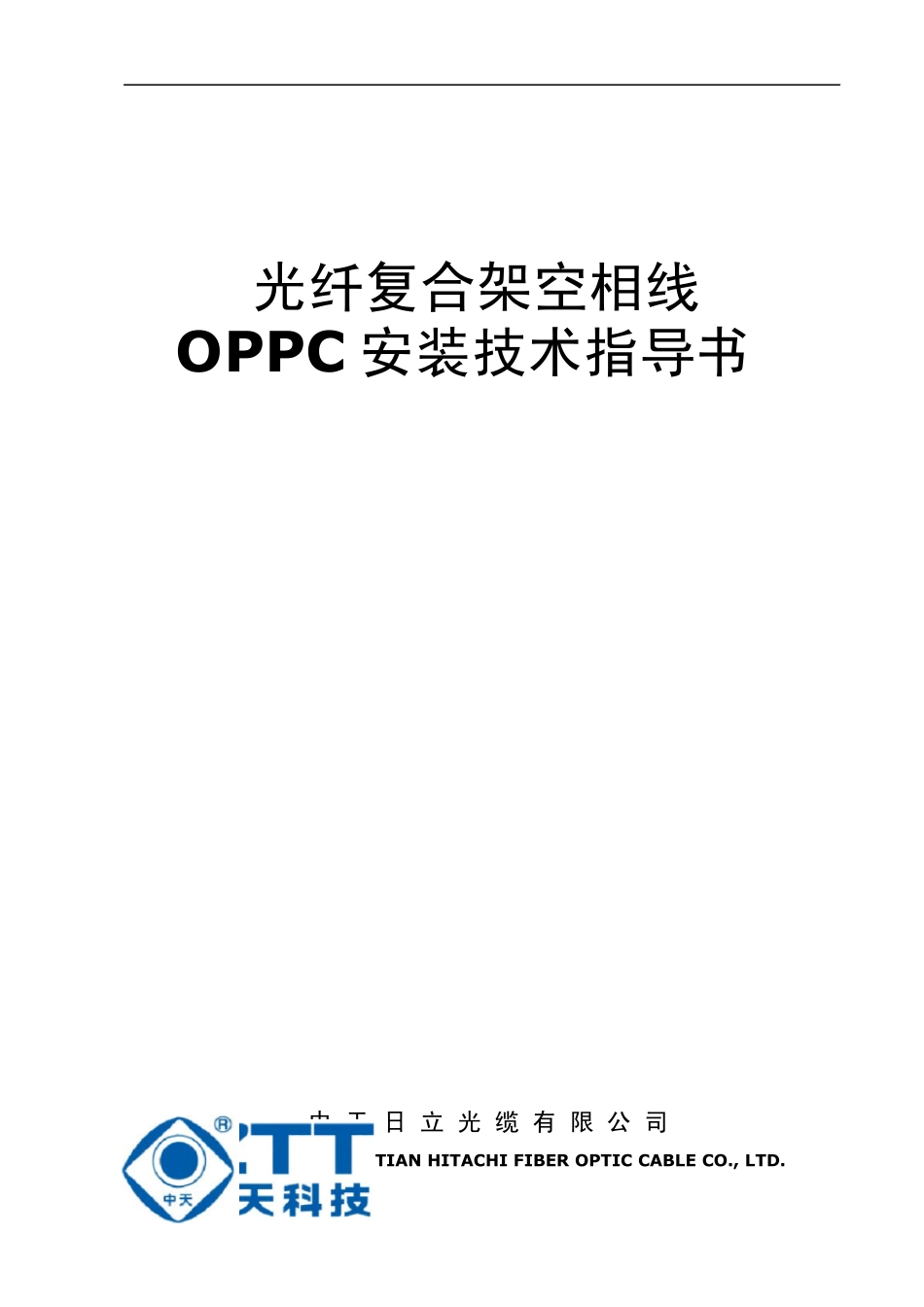

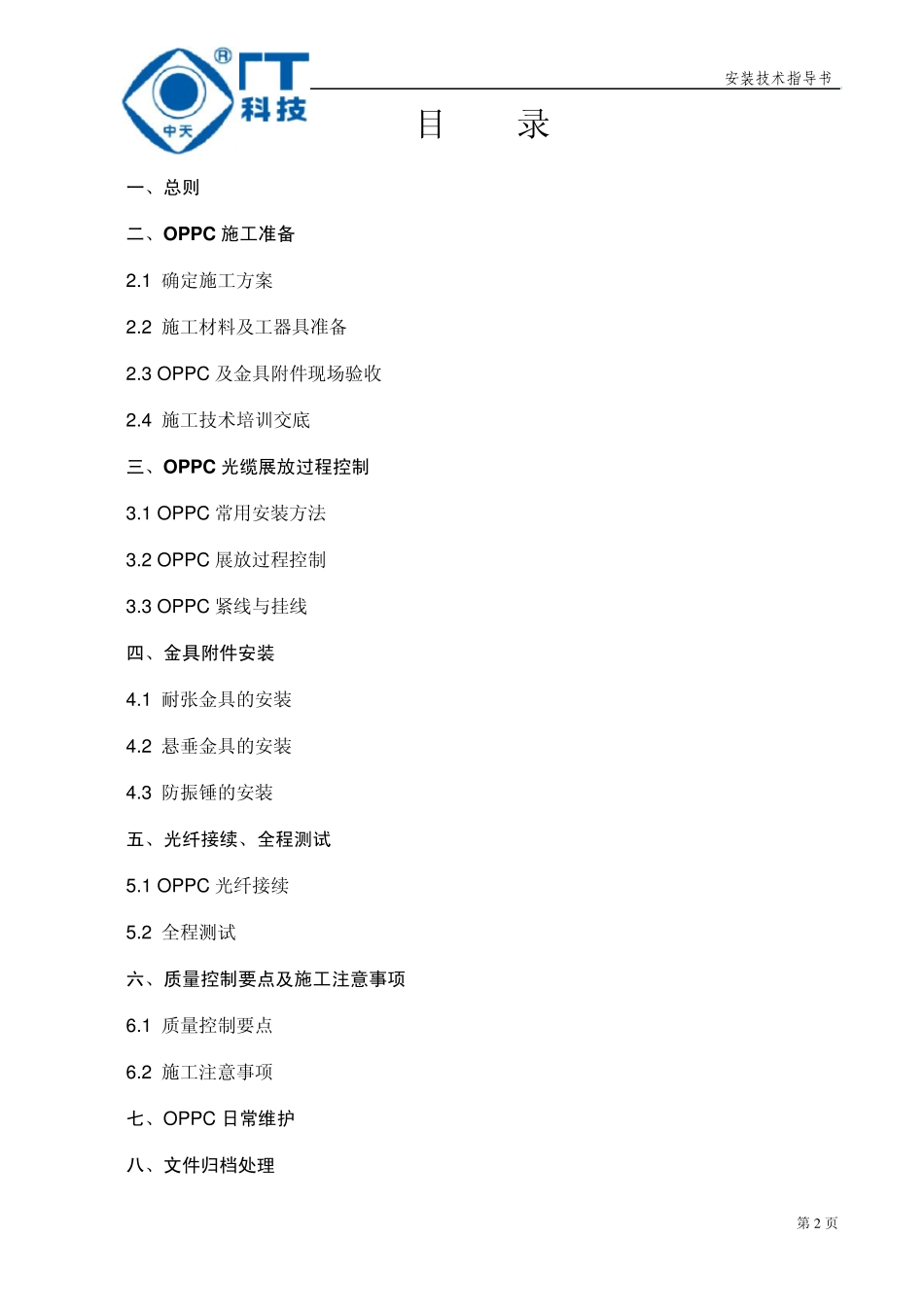

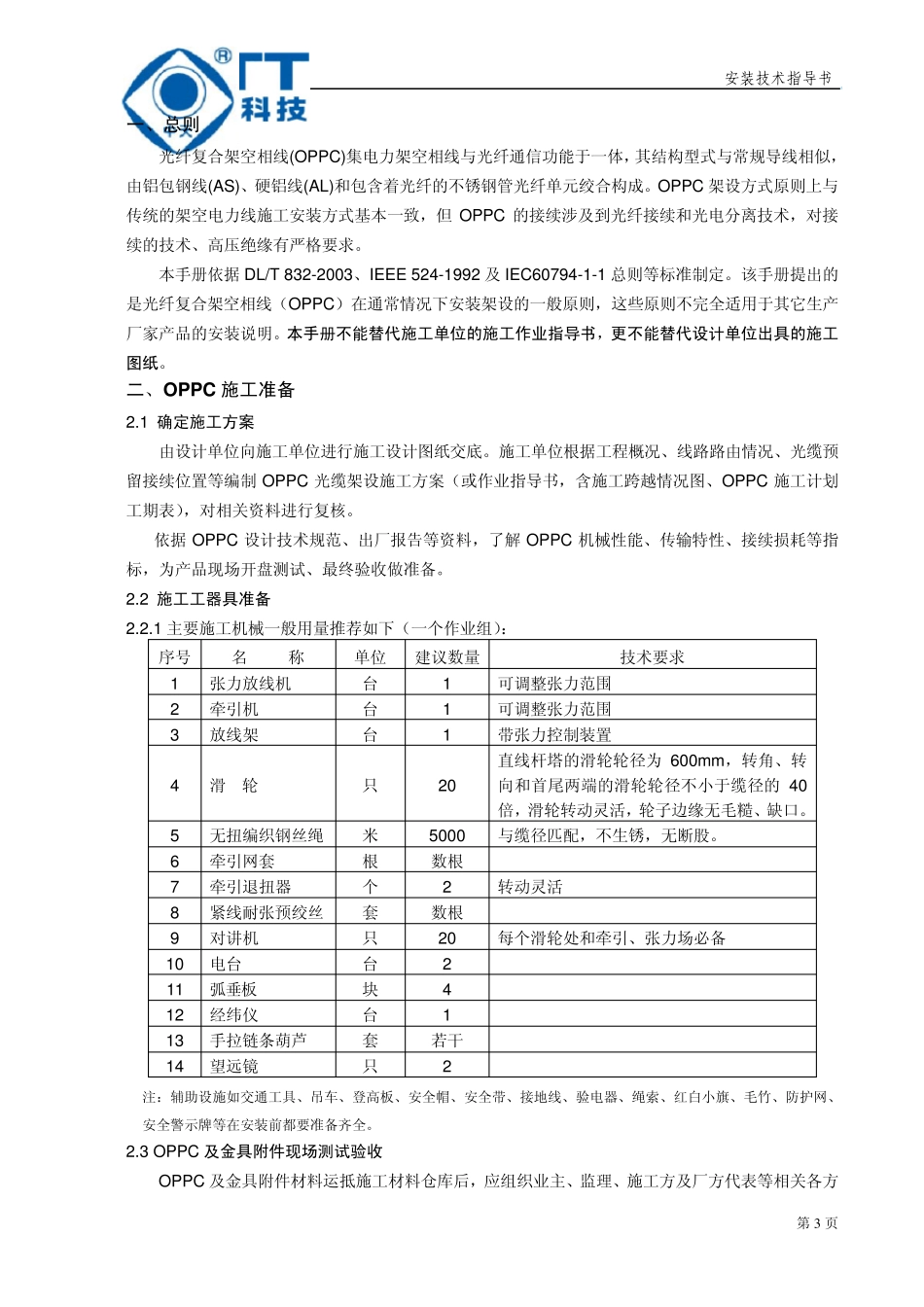

光纤复合架空相线 OPPC 安装技术指导书 中 天 日 立 光 缆 有 限 公 司 ZHONGTIAN HITACHI FIBER OPTIC CABLE CO., LTD. 安装技术指导书 第2 页 目 录 一、总则 二、OPPC 施工准备 2.1 确定施工方案 2.2 施工材料及工器具准备 2.3 OPPC 及金具附件现场验收 2.4 施工技术培训交底 三、OPPC 光缆展放过程控制 3.1 OPPC 常用安装方法 3.2 OPPC 展放过程控制 3.3 OPPC 紧线与挂线 四、金具附件安装 4.1 耐张金具的安装 4.2 悬垂金具的安装 4.3 防振锤的安装 五、光纤接续、全程测试 5.1 OPPC 光纤接续 5.2 全程测试 六、质量控制要点及施工注意事项 6.1 质量控制要点 6.2 施工注意事项 七、OPPC 日常维护 八、文件归档处理 安装技术指导书 第3 页 一、总则 光纤复合架空相线(OPPC)集电力架空相线与光纤通信功能于一体，其结构型式与常规导线相似，由铝包钢线(AS)、硬铝线(AL)和包含着光纤的不锈钢管光纤单元绞合构成。OPPC 架设方式原则上与传统的架空电力线施工安装方式基本一致，但 OPPC 的接续涉及到光纤接续和光电分离技术，对接续的技术、高压绝缘有严格要求。 本手册依据 DL/T 832-2003、IEEE 524-1992 及 IEC60794-1-1 总则等标准制定。该手册提出的是光纤复合架空相线（OPPC）在通常情况下安装架设的一般原则，这些原则不完全适用于其它生产厂家产品的安装说明。本手册不能替代施工单位的施工作业指导书，更不能替代设计单位出具的施工图纸。 二、OPPC 施工准备 2.1 确定施工方案 由设计单位向施工单位进行施工设计图纸交底。施工单位根据工程概况、线路路由情况、光缆预留接续位置等编制 OPPC 光缆架设施工方案（或作业指导书，含施工跨越情况图、OPPC 施工计划工期表），对相关资料进行复核。 依据 OPPC 设计技术规范、出厂报告等资料，了解 OPPC 机械性能、传输特性、接续损耗等指标，为产品现场开盘测试、最终验收做准备。 2.2 施工工器具准备 2.2.1 主要施工机械一般用量推荐如下（一个作业组）： 序号 名 称 单位 建议数量 技术要求 1 张力放线机 台 1 可调整张力范围 2 牵引机 台 1 可调整张力范围 3 放线架 台 1 带张力控制装置 4 滑 轮 只 20 直线杆塔的滑轮轮径为 600m m ，转角、转向和首尾两端的滑轮轮径不小于缆径的 40倍，滑轮转动灵活，轮子边缘无毛糙、缺口。 5 无扭编织钢丝绳 米 ...
