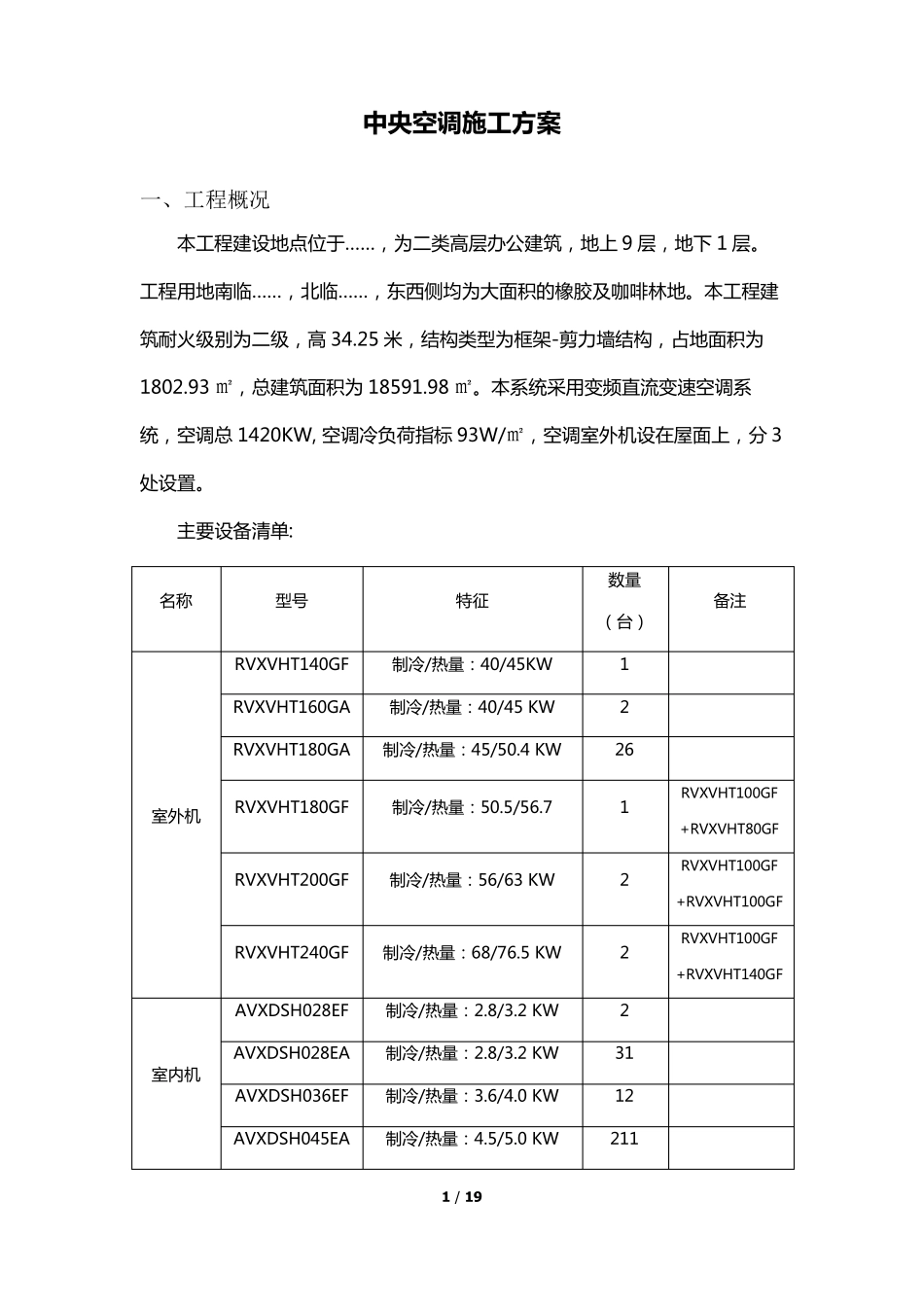

1 / 19 中央空调施工方案 一、工程概况 本 工 程 建 设 地 点 位 于 ……， 为 二 类 高 层 办 公 建 筑 ， 地 上 9 层 ， 地 下 1 层 。工 程 用地 南临……， 北临……， 东西侧均为 大面积的橡胶及咖啡林地 。本 工 程 建筑 耐火级别为 二 级， 高 34.25 米， 结构类 型为 框架-剪力墙结构， 占地 面积为1802.93 ㎡， 总建 筑 面积为 18591.98 ㎡。本 系统采用变频直流变速空调系统， 空调总 1420KW, 空调冷负荷指标 93W/㎡， 空调室外机设 在屋面上 ， 分 3处设 置。 主要设 备清单: 名称 型号 特征 数量（台） 备注 室外机 RVXVHT140GF 制冷/热量：40/45KW 1 RVXVHT160GA 制冷/热量：40/45 KW 2 RVXVHT180GA 制冷/热量：45/50.4 KW 26 RVXVHT180GF 制冷/热量：50.5/56.7 1 RVXVHT100GF +RVXVHT80GF RVXVHT200GF 制冷/热量：56/63 KW 2 RVXVHT100GF +RVXVHT100GF RVXVHT240GF 制冷/热量：68/76.5 KW 2 RVXVHT100GF +RVXVHT140GF 室内机 AVXDSH028EF 制冷/热量：2.8/3.2 KW 2 AVXDSH028EA 制冷/热量：2.8/3.2 KW 31 AVXDSH036EF 制冷/热量：3.6/4.0 KW 12 AVXDSH045EA 制冷/热量：4.5/5.0 KW 211 2 / 19 AVXDSH045EF 制 冷 /热 量 ： 4.5/5.0 KW 40 AVXDSH056EA 制 冷 /热 量 ： 5.6/6.3 KW 7 AVXDSH056EF 制 冷 /热 量 ： 5.6/6.3 KW 9 AVXDSH071EA 制 冷 /热 量 ： 7.1/8.0 KW 31 AVXDSH071EF 制 冷 /热 量 ： 7.1/8.0 KW 8 全 新 风 机 GRX250 风 量 :2250M3/H 9 GRX380 风 量 :4100M3/H 9 名 称 型 号 特 征 数 量（ 台 ） 备 注 PYD-1.2 轴 流 式排 烟 风 机 HTF-H-8.5 风 量 :29310CMH,风 压 :509Pa,功率 :7.5KW,单 位风 量 的耗功 率 0.17 2 PD-1 子午加速型 轴 流 风 机 SHF-3.5C 风 量 :3091CMH,风 压 :197Pa,功率 :0.55KW,单 位风 量 的耗功 率 0.17 1 PD-2 子午加速型 轴 流 风 机 SHF-5B 风 量 :5400CMH,风 压 :198Pa,功率 :0.55KW,单 位风 量 的耗功 率 0.17 1 PD-3 子午加速型 轴 流 风 机 SHF-3.0C 风 量 :1465CMH,风 压 :192Pa,功率 :0.25KW,单 位风 量 的耗功 率 0.17 1 PD-4 防爆子午加速型 轴 流 风 机 B-SHF-3.0C 风 ...
