中央空调主机吊装方案

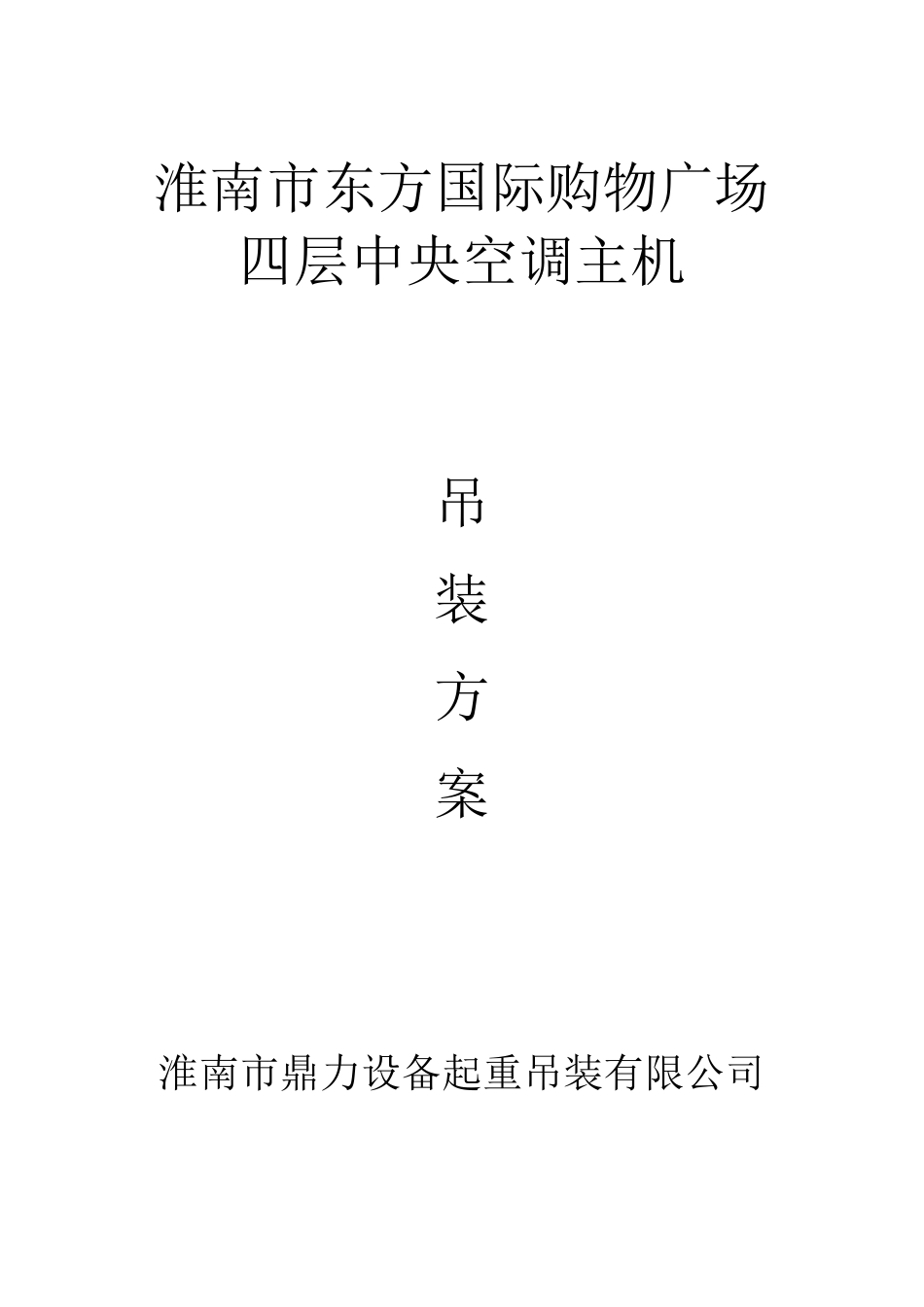

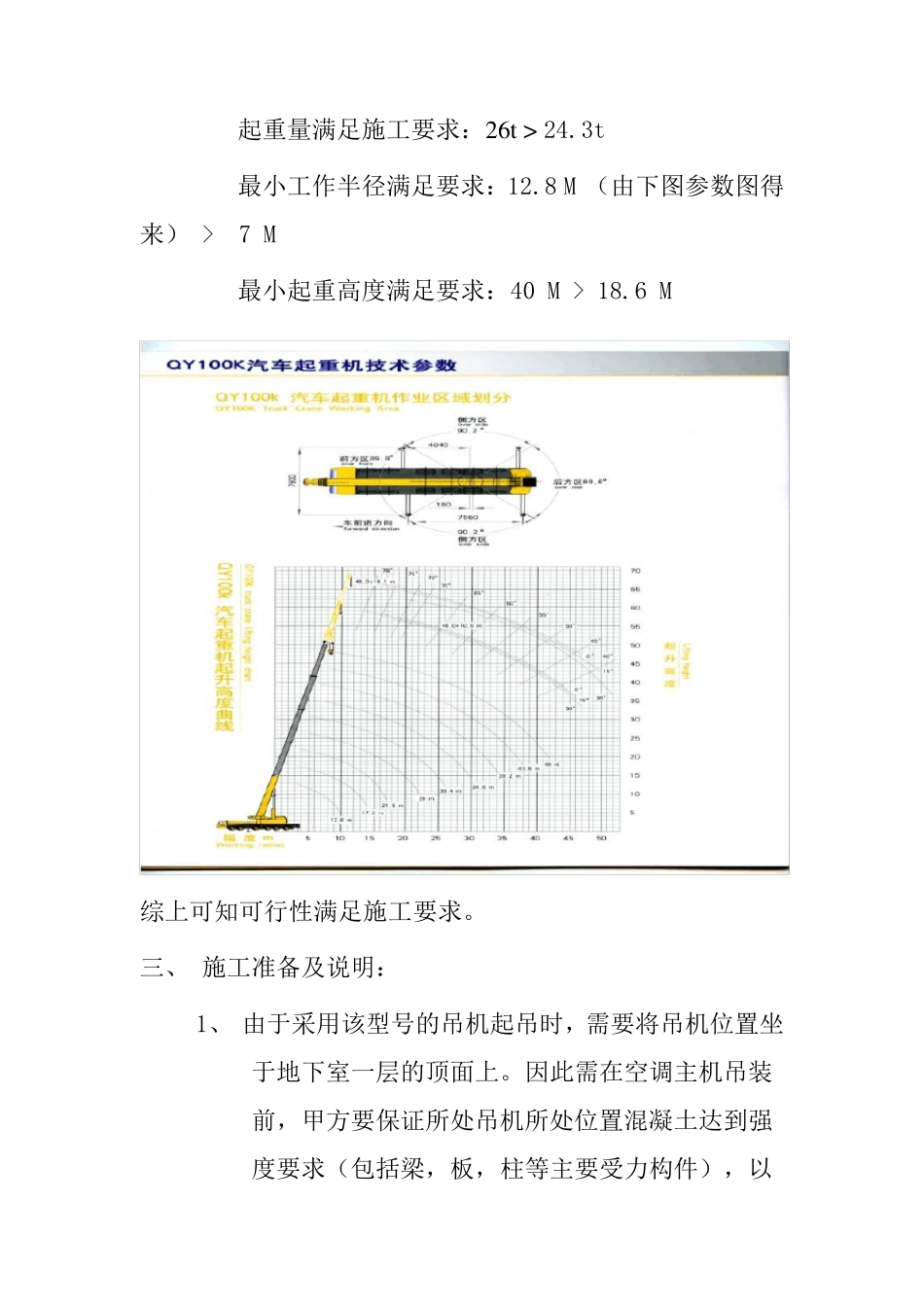

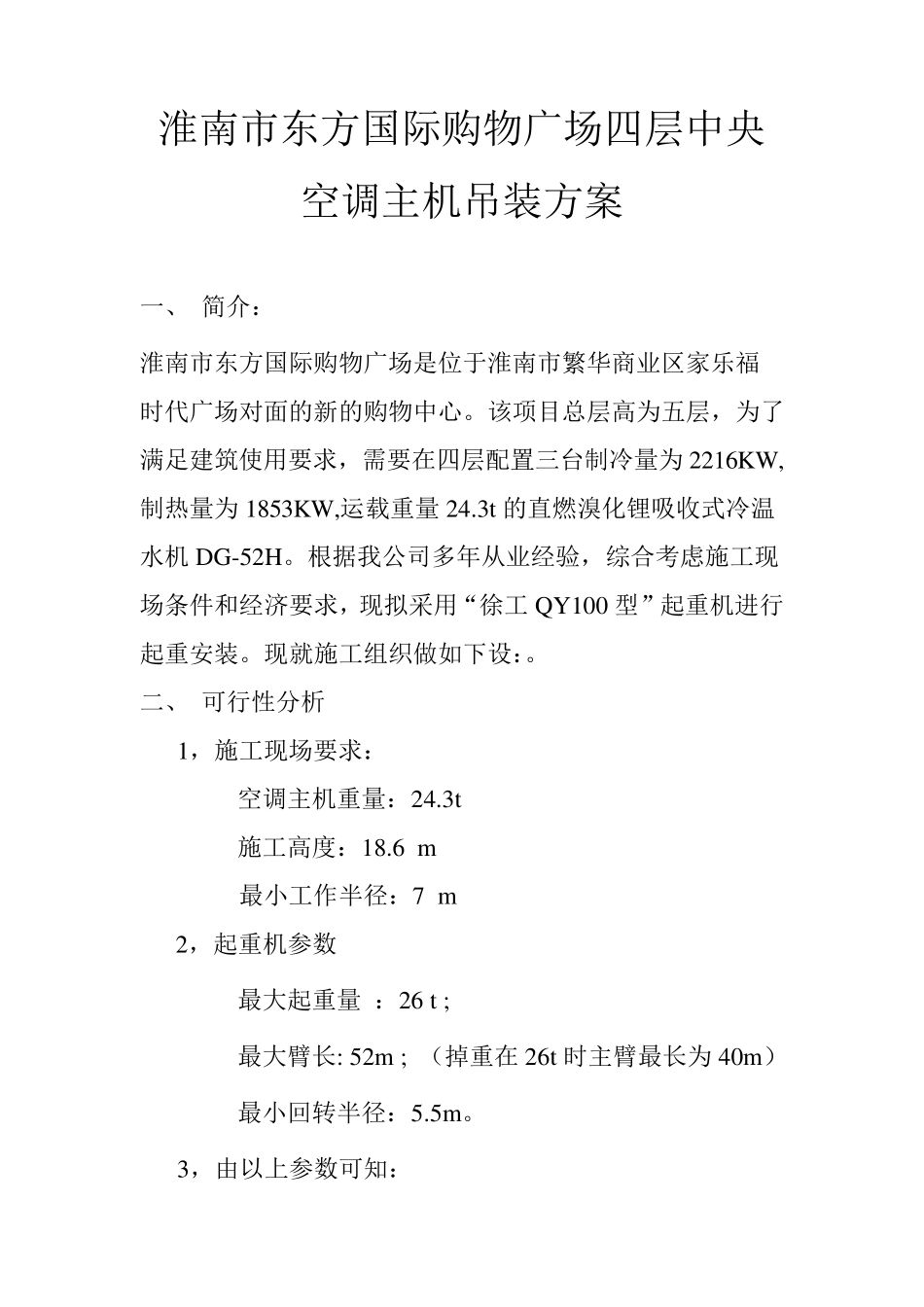

淮南市东方国际购物广场四层中央空调主机 吊 装 方 案 淮南市鼎力设备起重吊装有限公司 淮南市东方国际购物广场四层中央空调主机吊装方案 一、 简介： 淮南市东方国际购物广场是位于淮南市繁华商业区家乐福时代广场对面的新的购物中心。该项目总层高为五层，为了满足建筑使用要求，需要在四层配置三台制冷量为2216KW,制热量为1853KW,运载重量24.3t的直燃溴化锂吸收式冷温水机DG-52H。根据我公司多年从业经验，综合考虑施工现场条件和经济要求，现拟采用“徐工QY100 型”起重机进行起重安装。现就施工组织做如下设：。 二、 可行性分析 1，施工现场要求： 空调主机重量：24.3t 施工高度：18.6 m 最小工作半径：7 m 2，起重机参数 最大起重量 ：26 t ; 最大臂长: 52m ; （掉重在26t时主臂最长为40m） 最小回转半径：5.5m。 3，由以上参数可知： 起重量满足施工要求：26t > 24.3t 最小工作半径满足要求：12.8 M （由下图参数图得来） > 7 M 最小起重高度满足要求：40 M > 18.6 M 综上可知可行性满足施工要求。 三、 施工准备及说明： 1、 由于采用该型号的吊机起吊时，需要将吊机位置坐于地下室一层的顶面上。因此需在空调主机吊装前，甲方要保证所处吊机所处位置混凝土达到强度要求（包括梁，板，柱等主要受力构件），以免引起二次破坏。请甲方务必根据我方提供的吊车相关参数做好相应安全验算，以免造成不良后果。 2，吊装前，空调主机应预先就位，并且应处于施工范围之内，我方不负责二次运输；以及主机应具有吊装所具有的必要的施工设备。 3，吊装前，测量人员应提供测量报告，以满足我方对施工过程中的尺寸把握。相关尺寸应满足规范要求的精度。 4，吊装中，空调主机将落在四层楼顶面上，因此在空调主机（自重24.3t）降落处的楼板面应满足强度要求，以免引起塌坍事故。请甲方务必事先做好强度等方面的验算。 5，吊装完成后需在四层楼面对空调主机做二次位移，因此务必请甲方在四层楼面预先铺设好二道槽钢，准备好相应工具以便于运输。 四、 设备配置 徐工Q Y 100 型起重机一台（自重58t，配重32t）、 直径 47.5 毫米钢丝绳长度10 米， 吊梁千斤绳 4 根， 以及必要的施工辅助工具。 五、 人员配置： 起重机驾驶员2 人、吊装工4 人、安全员1 人、吊装负责1 人，空调主机安装人员若干，甲方负责人1 名。 六、 施工过程： 首先把起重机在施工位置停好，打好支腿、伸臂...
