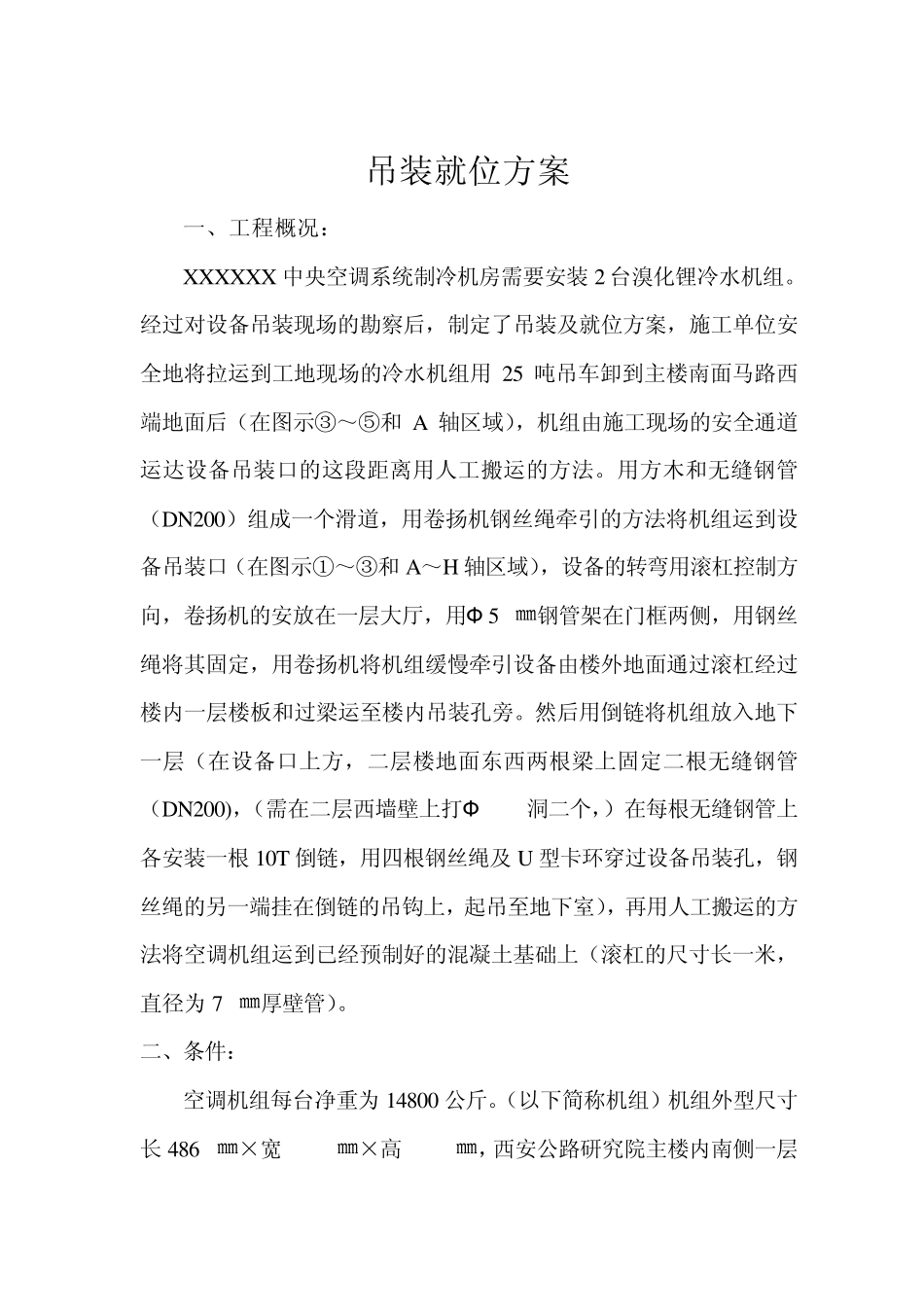

吊装就位方案 一、工程概况： XXXXXX 中央空调系统制冷机房需要安装 2 台溴化锂冷水机组。经过对设备吊装现场的勘察后，制定了吊装及就位方案，施工单位安全地将拉运到工地现场的冷水机组用 25 吨吊车卸到主楼南面马路西端地面后（在图示③～⑤和 A 轴区域），机组由施工现场的安全通道运达设备吊装口的这段距离用人工搬运的方法。用方木和无缝钢管（DN200）组成一个滑道，用卷扬机钢丝绳牵引的方法将机组运到设备吊装口（在图示①～③和 A～H 轴区域），设备的转弯用滚杠控制方向，卷扬机的安放在一层大厅，用Ф 50㎜钢管架在门框两侧，用钢丝绳将其固定，用卷扬机将机组缓慢牵引设备由楼外地面通过滚杠经过楼内一层楼板和过梁运至楼内吊装孔旁。然后用倒链将机组放入地下一层（在设备口上方，二层楼地面东西两根梁上固定二根无缝钢管（DN200)，（需在二层西墙壁上打Ф 250洞二个，）在每根无缝钢管上各安装一根10T 倒链，用四根钢丝绳及 U 型卡环穿过设备吊装孔，钢丝绳的另一端挂在倒链的吊钩上，起吊至地下室），再用人工搬运的方法将空调机组运到已经预制好的混凝土基础上（滚杠的尺寸长一米，直径为75㎜厚壁管）。 二、条件： 空调机组每台净重为14800 公斤。（以下简称机组）机组外型尺寸长4865㎜×宽 2750㎜×高 2620㎜，西安公路研究院主楼内南侧一层西边已经预留好设备吊装口，地下室混凝土基础已浇铸好。现在需要解决的是清理现场部分堆积物，在主楼南侧到楼内设备吊装孔的运输通道畅通；设备进入楼内现场的安全通道口需要扩宽至3m（现有的通道口宽度达不到要求，只有2m多）。在设备吊装位置二层西侧砖砌外墙靠近地面处开两个Φ300的孔，二层楼地面需要钻Φ250的孔两个，用于穿无缝钢管和穿钢丝绳，需要相关单位协调配合。 三、方案： 1、冷水机组运到施工现场后，用25 吨吊车卸到主楼南面马路西端的安全通道口附近地面，由主楼西南侧的安全通道将机组移动到一层楼面预留的设备吊装口上的槽钢平台上，在往无缝钢管平台上移动冷水机组时，应同时用倒链使冷水机组受力向上提。冷水机组拉运到无缝钢管平台上摆正到位后，用倒链提起 30mm，观察 5 分钟，稳定后，拆除槽钢平台，用倒链缓慢将机组放入地下一层的地面上。在楼房地下室的顶面走位时铺设一条方木加无缝钢管组成的滑道，可将机组通过地下室屋顶时产生的压力分散到墙壁和主梁上。 2、将机组用倒链直接吊到地下室地面时，在地下室地面上用方木铺设好滑...
