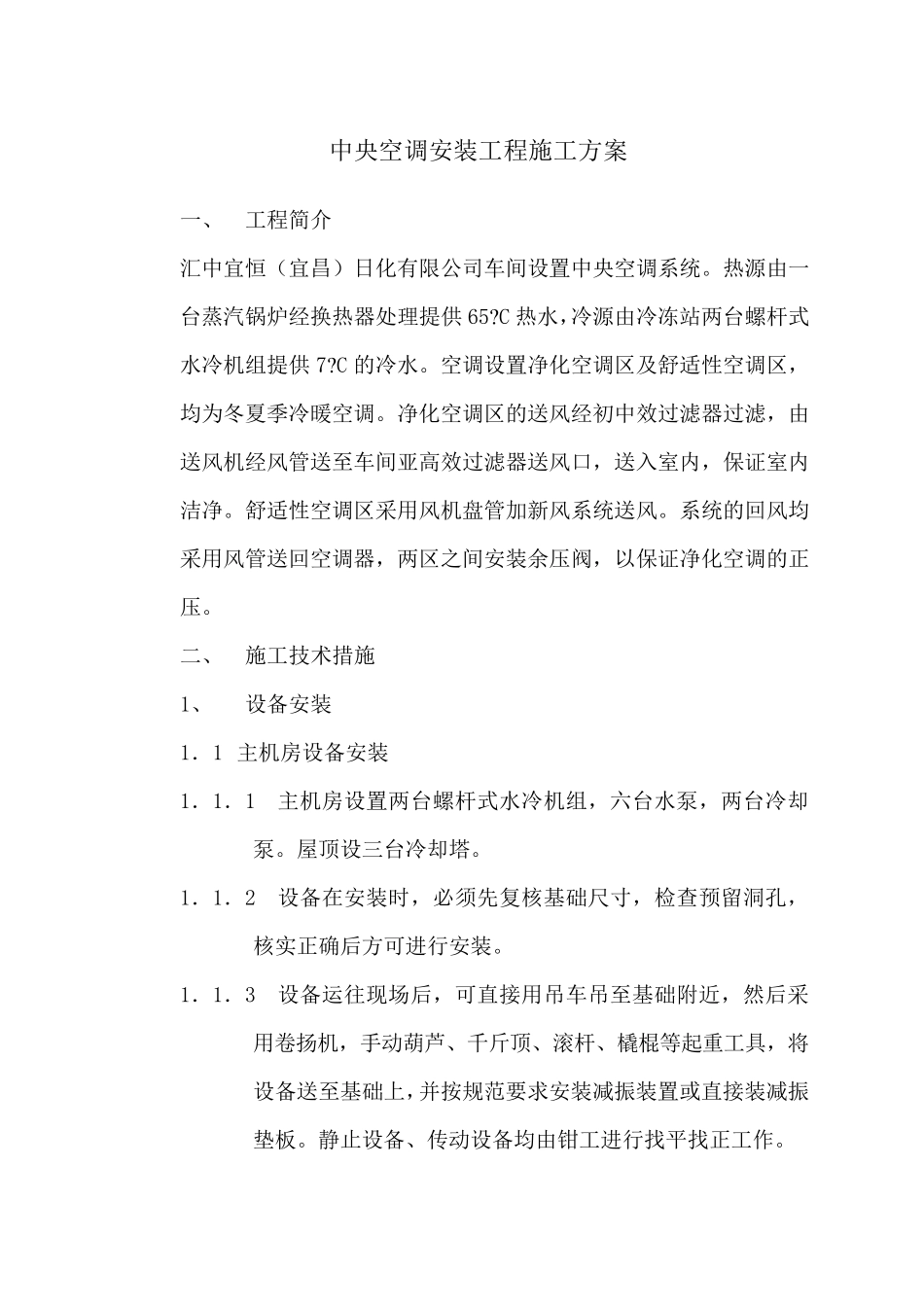

中央空调安装工程施工方案 一、 工程简介 汇中宜恒（宜昌）日化有限公司车间设置中央空调系统。热源由一台蒸汽锅炉经换热器处理提供 65C 热水，冷源由冷冻站两台螺杆式水冷机组提供 7C 的冷水。空调设置净化空调区及舒适性空调区，均为冬夏季冷暖空调。净化空调区的送风经初中效过滤器过滤，由送风机经风管送至车间亚高效过滤器送风口，送入室内，保证室内洁净。舒适性空调区采用风机盘管加新风系统送风。系统的回风均采用风管送回空调器，两区之间安装余压阀，以保证净化空调的正压。 二、 施工技术措施 1、 设备安装 1．1 主机房设备安装 1．1．1 主机房设置两台螺杆式水冷机组，六台水泵，两台冷却泵。屋顶设三台冷却塔。 1．1．2 设备在安装时，必须先复核基础尺寸，检查预留洞孔，核实正确后方可进行安装。 1．1．3 设备运往现场后，可直接用吊车吊至基础附近，然后采用卷扬机，手动葫芦、千斤顶、滚杆、橇棍 等 起 重 工具 ，将设备送至基础上 ，并 按 规 范 要 求 安装减 振 装置或 直接装减 振垫 板 。静 止 设备、传 动设备均由钳 工进行找 平 找 正工作 。 1．1．4 设备安装过程中，应注意用塑料布将设备配管口封住，以免有脏物进入设备，待配管时，再将塑料布取消。 1．2 送风设备的安装 1．2．1 风机盘管、空调风柜，新风机均为车间送风设备，设备在安装前，应进行外观检查和临时水电检验，合格后方可安装。 1．2．2 对于风机盘管，新风机等，采用膨胀螺栓加可调节吊杆悬挂在天花板下。并在联接点加设减振垫片。 1．2．3 对于落地式的柜机应检查基础的平整，柜机安装应稳定，并设置 20mm 厚橡胶防振垫。 1．2．4 送风设备安装应有0.01 的坡度，以保证凝结水的畅通。 2．管道的安装 2．1 水系统管道的安装 2．1．1 水管安装前，必须检查设备安装是否符合要求，并清除管道上的浮锈、脏物，待恢复本身金属光泽或有关镀锌要求后方可进行安装。 2．1．2 管道安装要求简洁、美观，尽量减少弯头，高点必须设放气装置，低点须设泄水装置。 2．1．3 管道安装须有一定的坡度，特别是冷凝水管，顺坡坡度不小 于 3/1000。 2．1．4 当 管径 150mm 时，应采用无 缝 钢 管，连 接方式用焊 接；当 管径DN150mm 时，采用镀锌钢 管，连 接方式采用焊 接或丝口连接。 2．1．5 管道支架形式及间距应严格按图纸中要求布置。采用封闭式木垫支架，切不可使...
