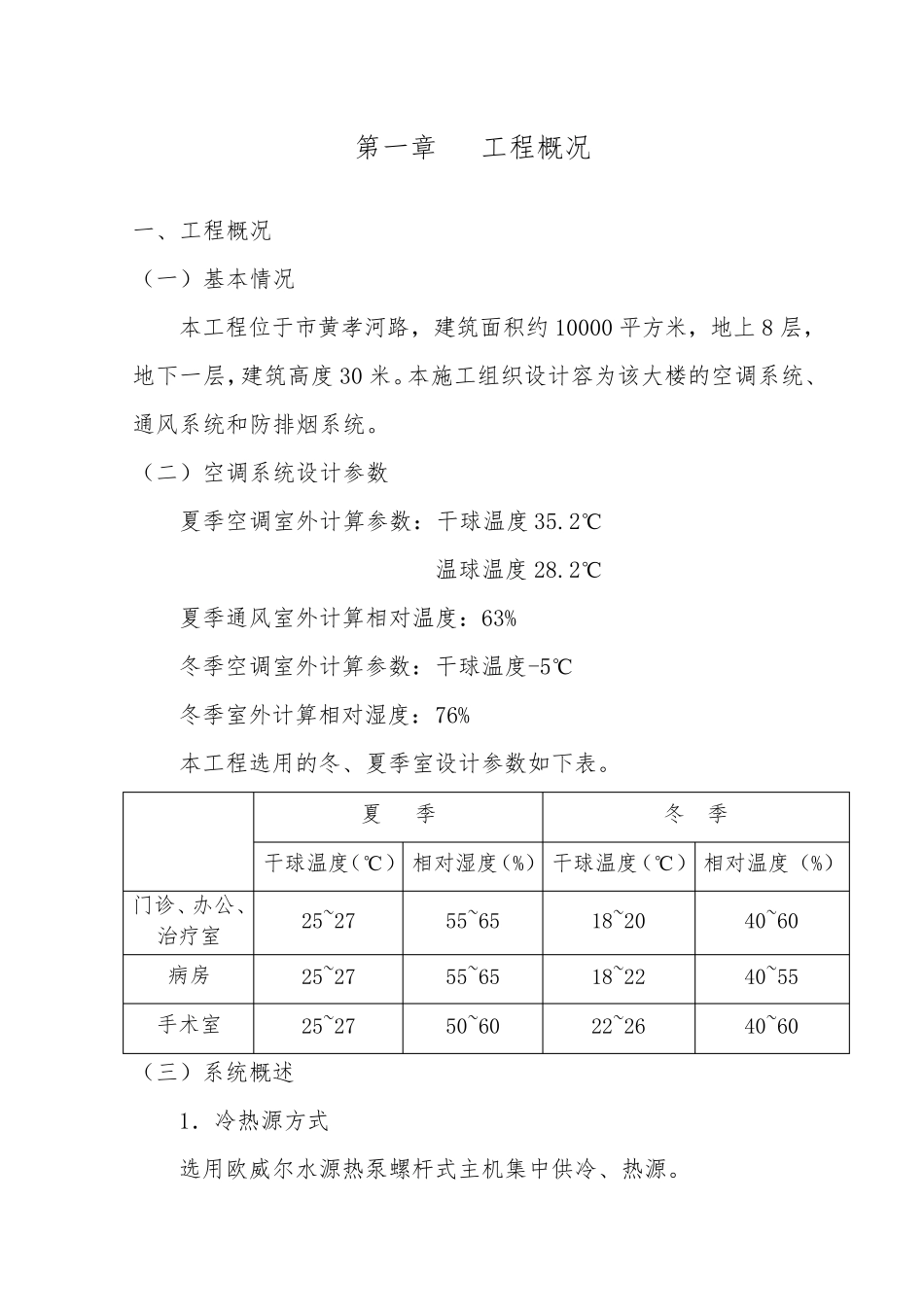

第一章 工程概况 一、工程概况 （一）基本情况 本工程位于市黄孝河路，建筑面积约10000 平方米，地上8 层，地下一层，建筑高度30 米。本施工组织设计容为该大楼的空调系统、通风系统和防排烟系统。 （二）空调系统设计参数 夏季空调室外计算参数：干球温度35.2℃ 温球温度28.2℃ 夏季通风室外计算相对温度：63% 冬季空调室外计算参数：干球温度-5℃ 冬季室外计算相对湿度：76% 本工程选用的冬、夏季室设计参数如下表。 夏 季 冬 季 干球温度（℃） 相对湿度（%） 干球温度（℃） 相对温度（%） 门诊、办公、治疗室 25~27 55~65 18~20 40~60 病房 25~27 55~65 18~22 40~55 手术室 25~27 50~60 22~26 40~60 （三）系统概述 1．冷热源方式 选用欧威尔水源热泵螺杆式主机集中供冷、热源。 2．空调及采暖负荷：设计日冷负荷1400KW，冬季空调热负荷810KW，卫生热水290KW。 （四）通风及防排烟系统 主要为地下室通风、排风系统以及电梯前室加压送风系统。火灾时，消防控制中心指令打开或手动打开着火层及其上下层常闭风口，输出动作电信号，同时打开所有的加压送风机。 二、施工要点与重点 该分项工程的要点如下： 1．主机的就位及安装 2．水泵的安装 3．冷却塔的安装 4．支吊架制作安装 5．风管制作 6．风管系统安装 7．管井空调水立管施工 8．空调水系统水压试验、冲洗、防腐及保温 9．风机盘管、新风机、空调机组等空调设备安装 10．自控系统安装 11．单机试运转、设备试运转及联合调试 12．空调系统保养 第二章 编制依据和采用标准及规 一、编制依据 1．长江水利委员会长江医院空调工程招标文件。 2．水利委员会长江勘测规划设计研究院的长江医院及血防监测中心还建工程图纸。 3．本单位《项目法管理实施细则》。 4．我公司对该工程优化设计方案。 二、采用标准及规： GB50243-2002 《通风与空调工程施工及验收规》 GB50242-2002 《采暖与卫生工程施工及验收规》 GBJ50274-98 《制冷设备、空气分离设备安装工程施工及验收规》 GBJ50275-98 《压缩机、风机、泵安装工程施工及验收规》 GB50302-2002 《建筑安装采暖卫生与煤气工程质量评定标准》 GB50304-2002 《通风与空调质量评定标准》 GB50235-97 《工业金属管道工程施工及验收规》 GB50236-98 《现场设备、工业管道焊接工程施工验收规》 GB50231-98 《机械设备安装工程施工及验收通用规》 第三章 实施目标 ...
