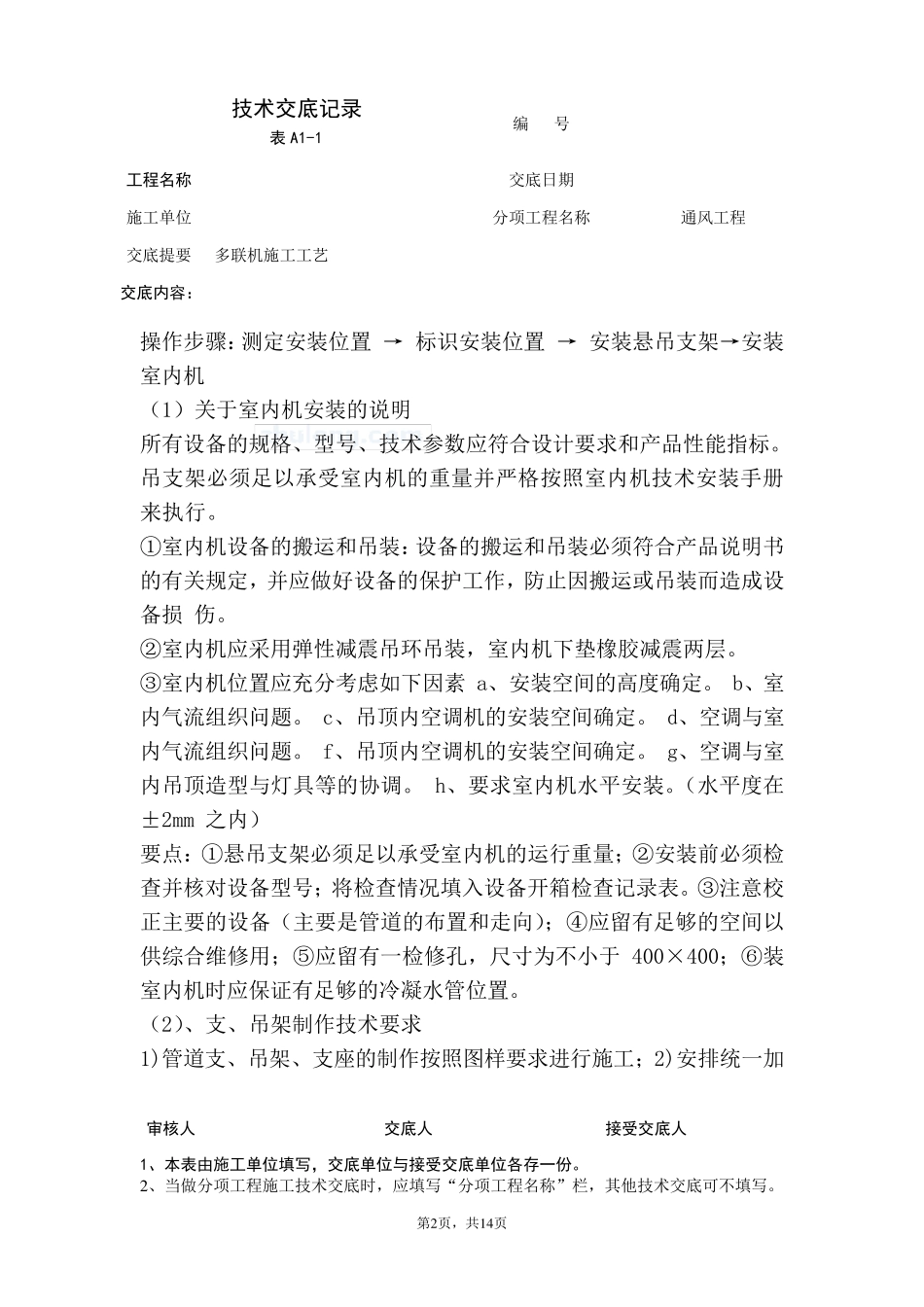

技术交底记录 表A1-1 编 号 工程名称 交底日期 施工单位 分项工程名称 通风工程 交底提要 多联机施工工艺 交底内容： 审核人 交底人 接受交底人 1、本表由施工单位填写，交底单位与接受交底单位各存一份。 2 、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。 第1 页，共1 4 页 一. 设备安装施工程序与工艺方案： 施工前：确定施工范围→制作施工图 施工中：安装室内机→冷媒配管安装→安装室外机→气密试验→真空干燥→布线→冷凝水配管→保温→追加充填冷媒→试运转及调节→交付使用说明书； 注意事项： 1）冷凝水管道孔应使管道具有向下的坡度（排水坡度至少保持在 i≥0.01，同时也必须考虑绝热管的厚度）。 2）冷媒管的通孔直径应考虑绝热材料的厚度（最好气管和 液管双排并列）。 二.在施工中有时需要变更，如果变更后有打洞时，应核准应开洞孔的位置及尺寸，无误后在要打洞孔的墙板上标 出 所 开洞孔的大 小 ，确认 对 建 筑 物 结 构 无影 响 后才 能 进 行 打孔作业 。管线过 墙洞，采 用开孔机打孔。若 不 适 宜 开孔机打孔的墙壁 在征 得 业 主 同意后方可用其他方式 打孔。孔的大 小 以 可以 穿 过 管线（含 保温层 ）为 准。管线穿 过墙体 或 楼 板处 应设套 管，管 道的焊 缝 不得 设于 套 管内，套 管应与墙面 或 楼 板平 齐 ，但 应比 地 面 高 出 20 ㎜ ，管道与管套 的空隙 应用隔 热或 其它 难 燃 材料填塞 ，不得 将 套 管作为 管 道的支 持，也不得 将 管道焊 口 安装在套 管内。对 于 开洞形 成 的垃 圾 ，应做到 随 做随 清 ，保持施工现 场 的清 洁 。 三 、室内机安装 技术交底记录 表A1-1 编 号 工程名称 交 底 日 期 施 工 单 位 分 项 工 程 名 称 通 风 工 程 交 底 提 要 多 联 机 施 工 工 艺 交底内容： 审核人 交底人 接受交底人 1、本表由施工单位填写，交底单位与接受交底单位各存一份。 2 、 当 做 分 项 工 程 施 工 技 术 交 底 时 ， 应 填 写 “ 分 项 工 程 名 称 ” 栏 ， 其 他 技 术 交 底 可 不 填 写 。 第 2 页 ， 共 1 4 页 操 作 步 骤 ： 测 定 安 装 位 置 → 标 识 安 装 位 置 → 安 装 悬 吊 支 ...
