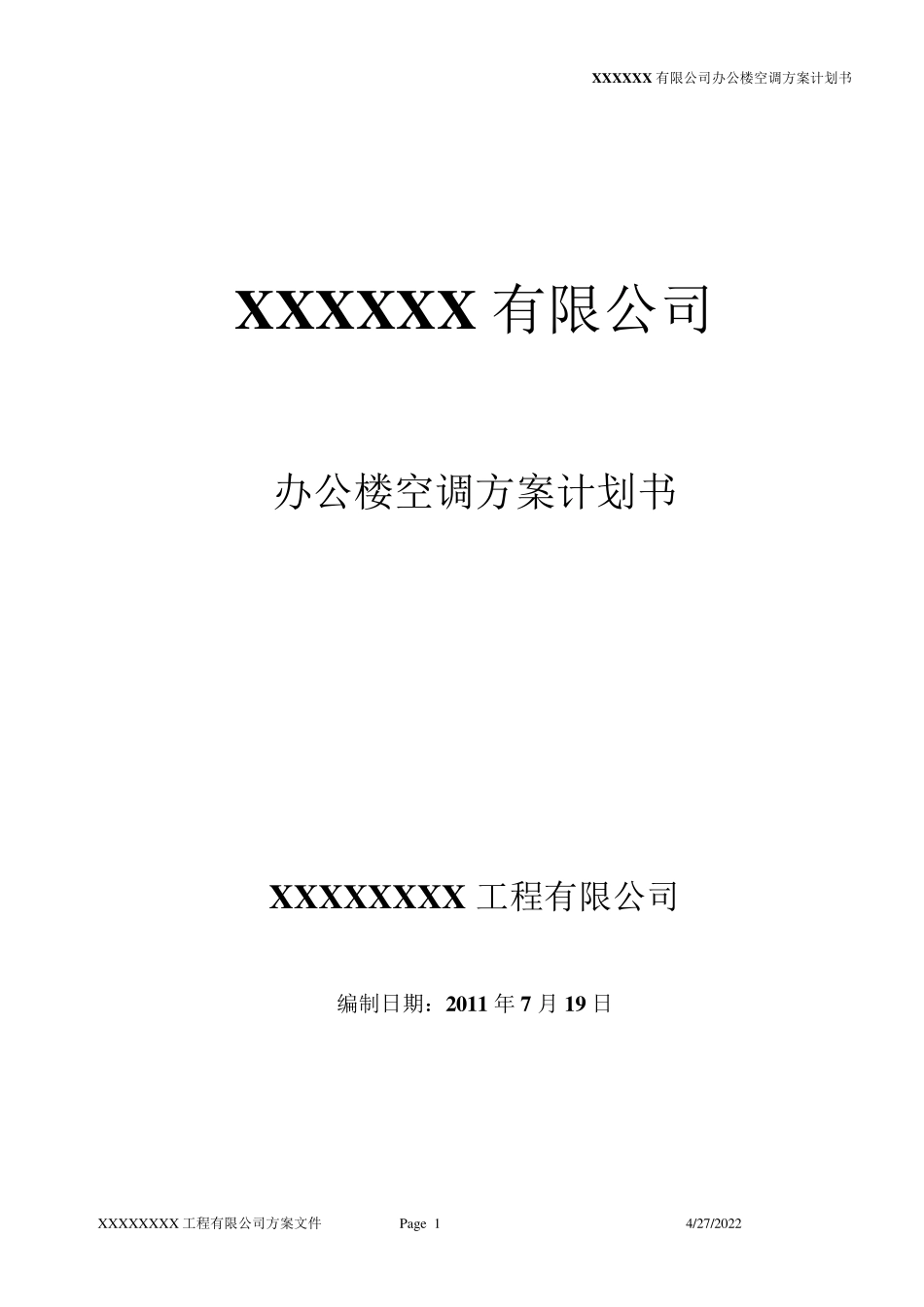

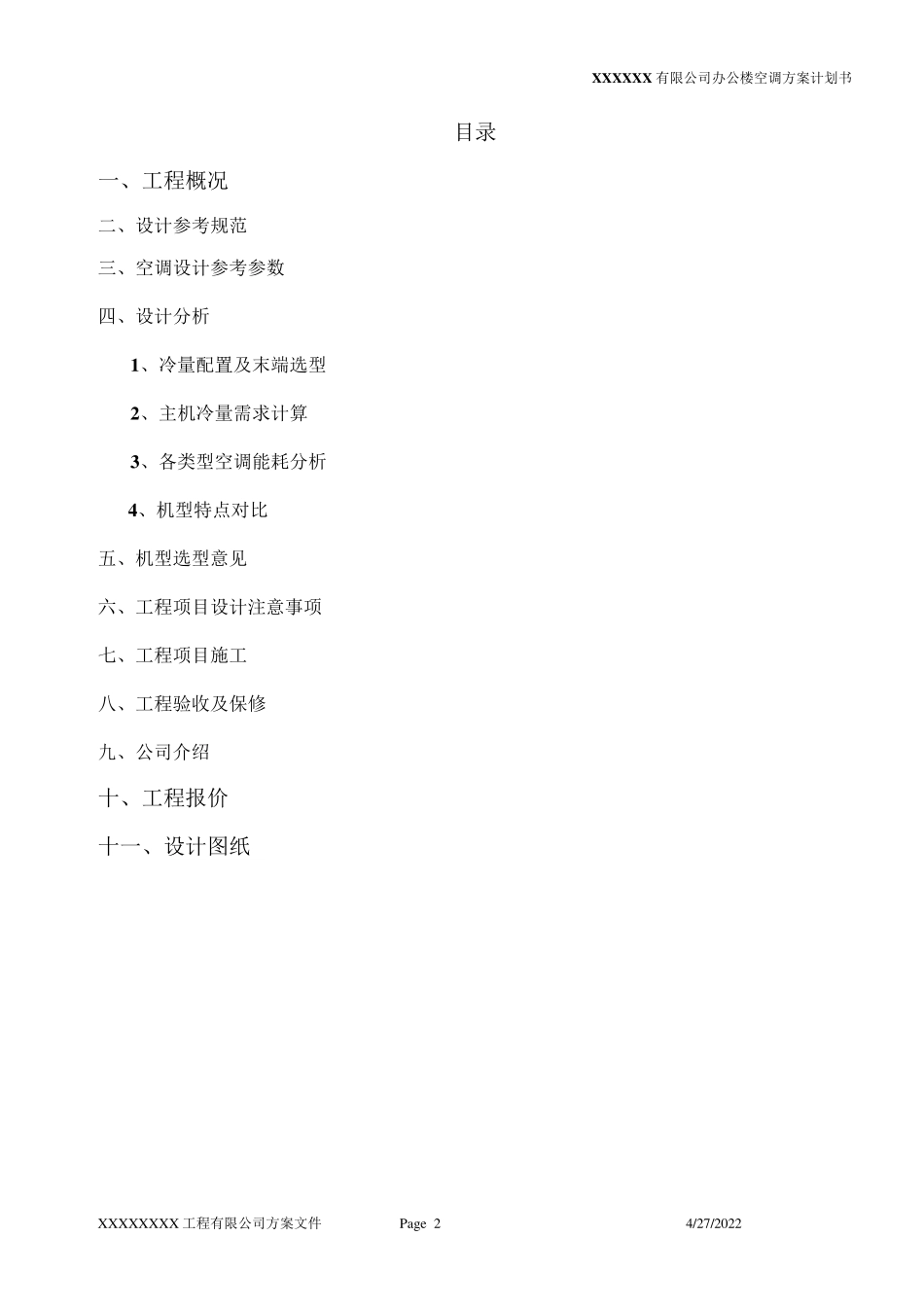

X X X X X X 有限公司办公楼空调方案计划书 XXXXXXXX 工程有限公司方案文件 Page 1 4/27/2022 X X X X X X 有限公司 办公楼空调方案计划书 X X X X X X X X 工程有限公司 编制日期：2011 年 7 月 19 日 X X X X X X 有限公司办公楼空调方案计划书 XXXXXXXX 工程有限公司方案文件 Page 2 4/27/2022 目录 一、工程概况 二、设计参考规范 三、空调设计参考参数 四、设计分析 1、冷量配置及末端选型 2、主机冷量需求计算 3、各类型空调能耗分析 4、机型特点对比 五、机型选型意见 六、工程项目设计注意事项 七、工程项目施工 八、工程验收及保修 九、公司介绍 十、工程报价 十一、设计图纸 X X X X X X 有限公司办公楼空调方案计划书 XXXXXXXX 工程有限公司方案文件 Page 3 4/27/2022 一、工程概况 1、本工程位于广东省 XXXXXXXX 开发区内，是厂内一栋综合性的现代化办公大楼，楼高四层。总建筑面积约 1950 ㎡，需要配置空调的总面积约 1200㎡。 2、本大楼主要用途为办公室使用，其中包含有开放式办公区、独立办公室、接待室、接待大堂、文化运动室及临时休息室等。 3、开放式办公区、独立办公室、接待室、接待大堂及临时休息室设置空调，其它区域不安装空调。 4、办公楼右侧为宿舍楼，空调可考虑使用热回收型中央空调。 二、设计参考规范 《采暖通风与空气调节设计规范》（GBJ50019-2003） 《简明空调设计手册》（1998） 《空气调节设计手册》（1986） 《实用供热空调设计手册》（1993） 《建筑设计防火规范》（GBJ16-87）（2001 年版） 《暖通空调规范实施手册》（1999） 《采暖通风与空气调节制图标准》（GB114-88） 《通风与空调工程施工及验收规范》（GB50243-2002） 《民用建筑防排烟技术规程》（GBJ08-88-2000） 《建筑给水、排水设计规范》（GB50015-2003） 三、空调设计参考参数 X X X X X X 有限公司办公楼空调方案计划书 XXXXXXXX 工程有限公司方案文件 Page 4 4/27/2022 1、按以下参数进行空调负荷的分析计算： 夏季： 冬季： 干球温度 35.5℃ 干球温度 5.0℃ 湿球温度 27.7℃ 湿球温度 1.3℃ 平均风速 1.8m/s 平均风速 2.4m/s 大气压力 1004.5hpa 大气压力 1019.5hpa 2、夏季空调室内设计参数 序号 房间名称 温度（℃） 湿度（%） 噪声声级（dB） 1 接待大堂 28 ≤60 40 2 办公室 26 ...
