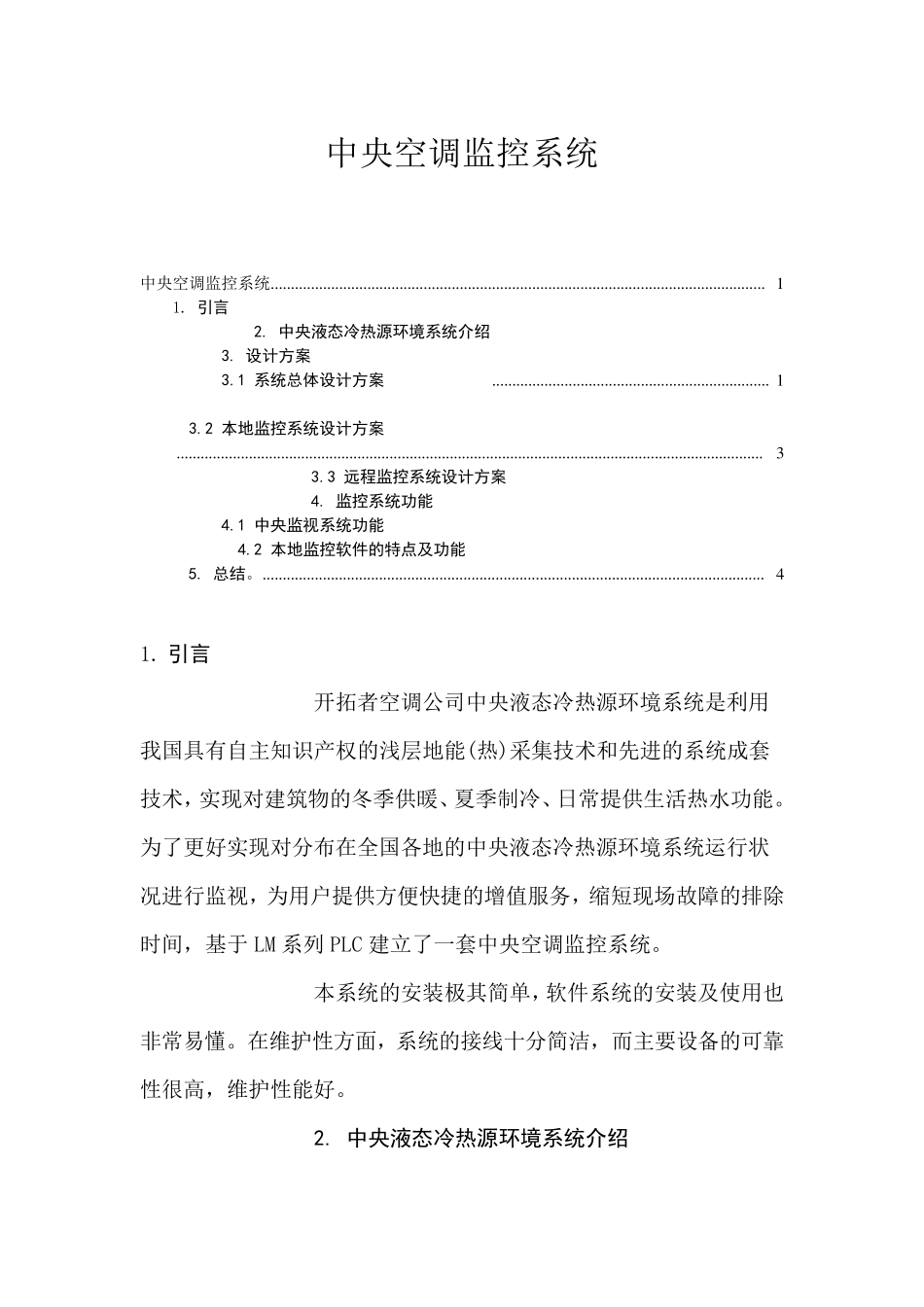

中央空调监控系统 中央空调监控系统 ........................................................................................................................... 1 1. 引言 2. 中央液态冷热源环境系统介绍 3. 设计方案 3.1 系统总体设计方案 ..................................................................... 1 3.2 本地监控系统设计方案 .................................................................................................................................................. 3 3.3 远程监控系统设计方案 4. 监控系统功能 4.1 中央监视系统功能 4.2 本地监控软件的特点及功能 5. 总结。 ............................................................................................................................. 4 1. 引言 开拓者空调公司中央液态冷热源环境系统是利用我国具有自主知识产权的浅层地能(热)采集技术和先进的系统成套技术，实现对建筑物的冬季供暖、夏季制冷、日常提供生活热水功能。为了更好实现对分布在全国各地的中央液态冷热源环境系统运行状况进行监视，为用户提供方便快捷的增值服务，缩短现场故障的排除时间，基于 LM 系列 PLC 建立了一套中央空调监控系统。 本系统的安装极其简单，软件系统的安装及使用也非常易懂。在维护性方面，系统的接线十分简洁，而主要设备的可靠性很高，维护性能好。 2. 中央液态冷热源环境系统介绍 中央液态冷热源环境系统由能量采集系统、能量提升系统和末端能量释放系统(包括生活热水系统)三部分组成。能量采集系统采用单井抽灌技术以地下水为介质，以水泵作为输送动力，将浅层中的热能采集后送入换热器，与来自能量提升系统的循环水进行热交换，使循环水不断地获得热量。 能量提升系统由蒸发器、冷凝器、压缩机和膨胀阀等组成，按热泵原理进行工作。蒸发器中的液态制冷剂吸收循环水中的热量后汽化，被电动压缩机吸入后加压，然后进入冷凝器与末端循环水进行热交换，释放出热量，同时制冷剂冷凝成液体，经膨胀阀节流降压后再次进入蒸发器，完成一次循环。 末端能量释放系统的循环水在冷凝器吸取热量后，经末端循环泵输送到风机盘管等散热设备对建筑物进行供暖或经换热器对自来水进行加热。加热后的自来水被作为生活热水输送到所需的地方。 上面是以冬季供暖过程讲述中央液态冷热源环境系统，夏季制冷过程是...
