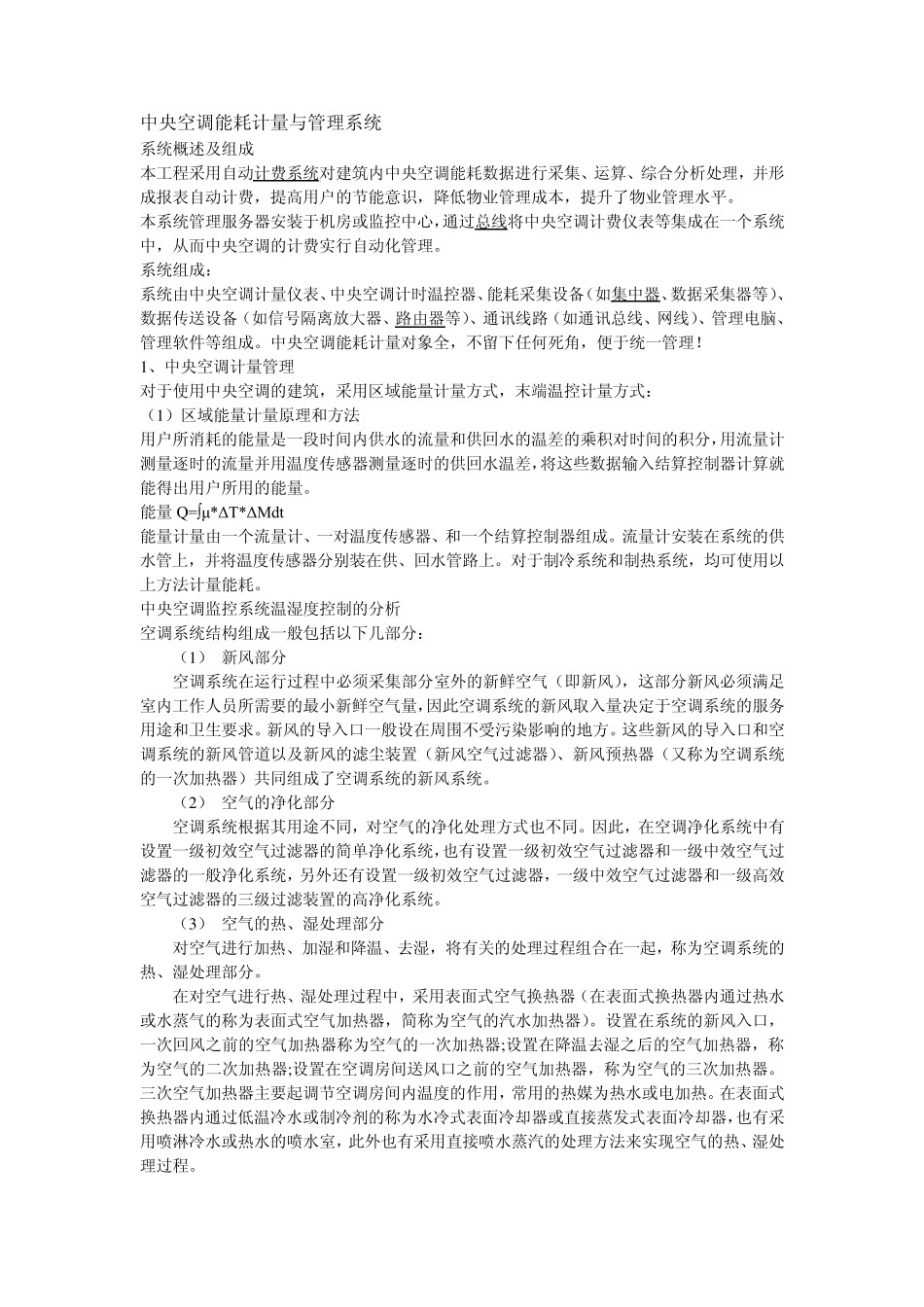

中央空调能耗计量与管理系统 系统概述及组成 本工程采用自动计费系统对建筑内中央空调能耗数据进行采集、运算、综合分析处理,并形成报表自动计费,提高用户的节能意识,降低物业管理成本,提升了物业管理水平。 本系统管理服务器安装于机房或监控中心,通过总线将中央空调计费仪表等集成在一个系统中,从而中央空调的计费实行自动化管理。 系统组成: 系统由中央空调计量仪表、中央空调计时温控器、能耗采集设备(如集中器、数据采集器等)、数据传送设备(如信号隔离放大器、路由器等)、通讯线路(如通讯总线、网线)、管理电脑、管理软件等组成。中央空调能耗计量对象全,不留下任何死角,便于统一管理! 1、中央空调计量管理 对于使用中央空调的建筑,采用区域能量计量方式,末端温控计量方式: (1)区域能量计量原理和方法 用户所消耗的能量是一段时间内供水的流量和供回水的温差的乘积对时间的积分,用流量计测量逐时的流量并用温度传感器测量逐时的供回水温差,将这些数据输入结算控制器计算就能得出用户所用的能量。 能量Q=∫μ*ΔΤ*ΔΜ dt 能量计量由一个流量计、一对温度传感器、和一个结算控制器组成。流量计安装在系统的供水管上,并将温度传感器分别装在供、回水管路上。对于制冷系统和制热系统,均可使用以上方法计量能耗。 中央空调监控系统温湿度控制的分析 空调系统结构组成一般包括以下几部分: (1) 新风部分 空调系统在运行过程中必须采集部分室外的新鲜空气(即新风),这部分新风必须满足室内工作人员所需要的最小新鲜空气量,因此空调系统的新风取入量决定于空调系统的服务用途和卫生要求。新风的导入口一般设在周围不受污染影响的地方。这些新风的导入口和空调系统的新风管道以及新风的滤尘装置(新风空气过滤器)、新风预热器(又称为空调系统的一次加热器)共同组成了空调系统的新风系统。 (2) 空气的净化部分 空调系统根据其用途不同,对空气的净化处理方式也不同。因此,在空调净化系统中有设置一级初效空气过滤器的简单净化系统,也有设置一级初效空气过滤器和一级中效空气过滤器的一般净化系统,另外还有设置一级初效空气过滤器,一级中效空气过滤器和一级高效空气过滤器的三级过滤装置的高净化系统。 (3) 空气的热、湿处理部分 对空气进行加热、加湿和降温、去湿,将有关的处理过程组合在一起,称为空调系统的热、湿处理部分。 在对空气进行热、湿处理过程中,采用表面式空气换热...
