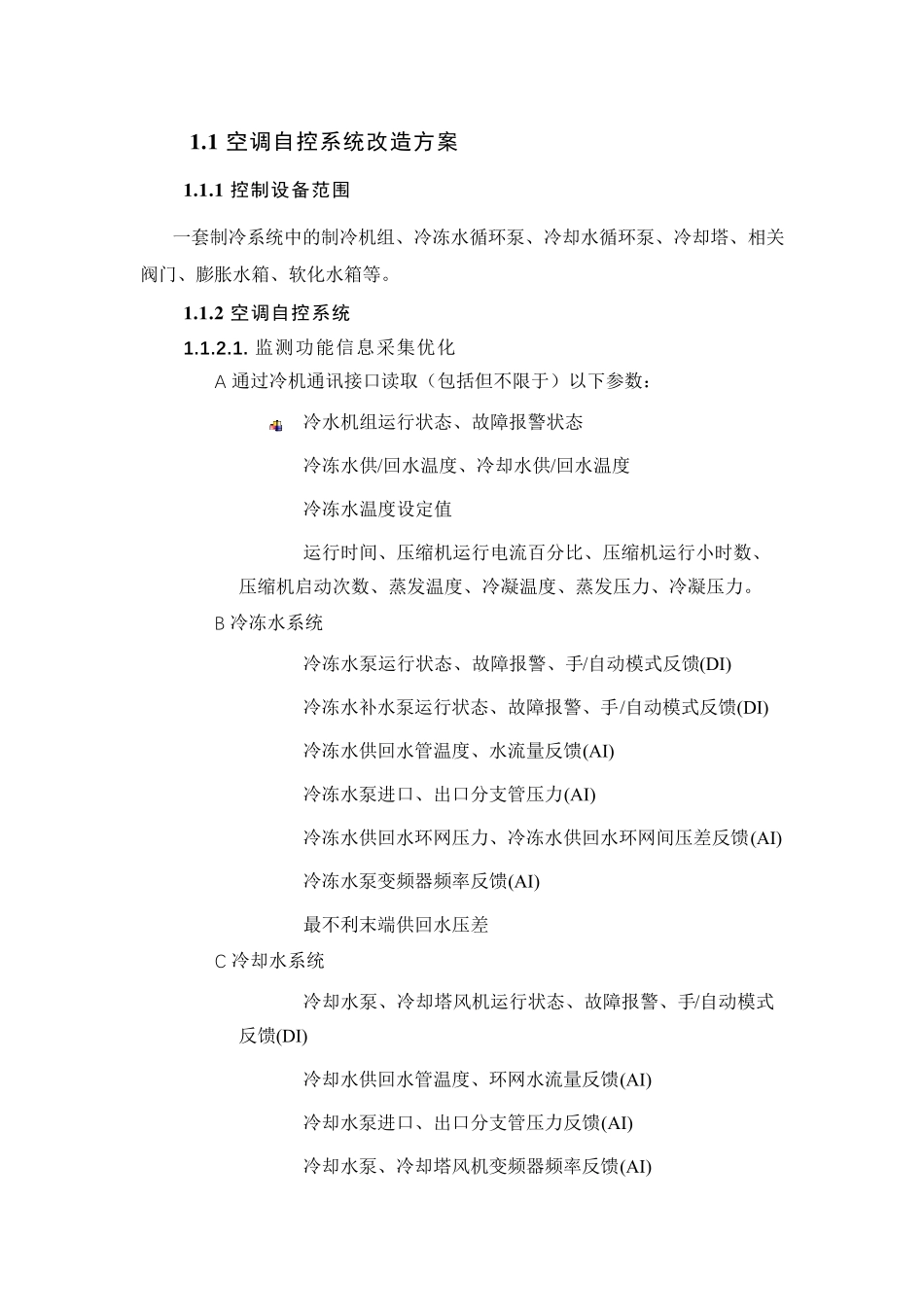

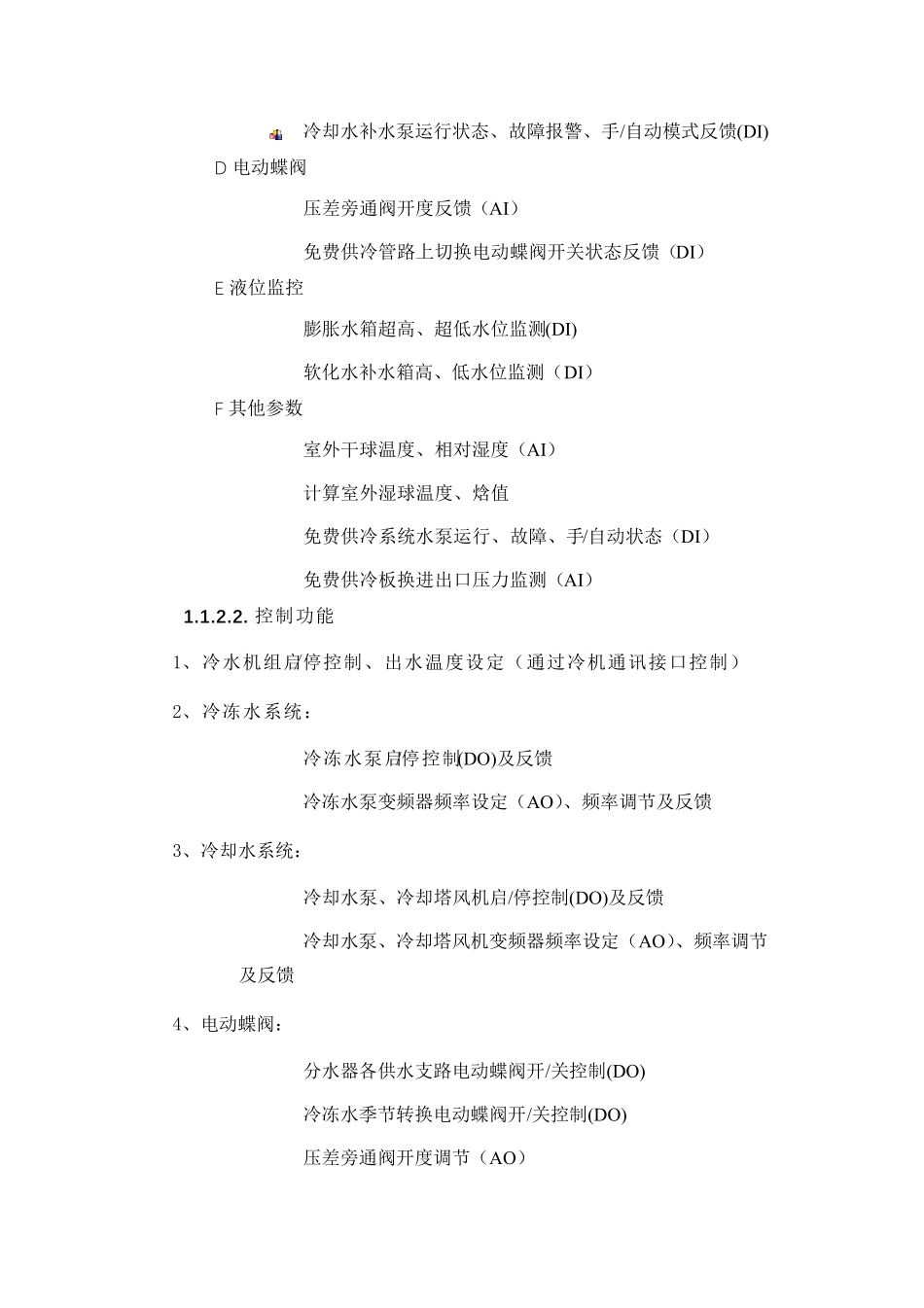

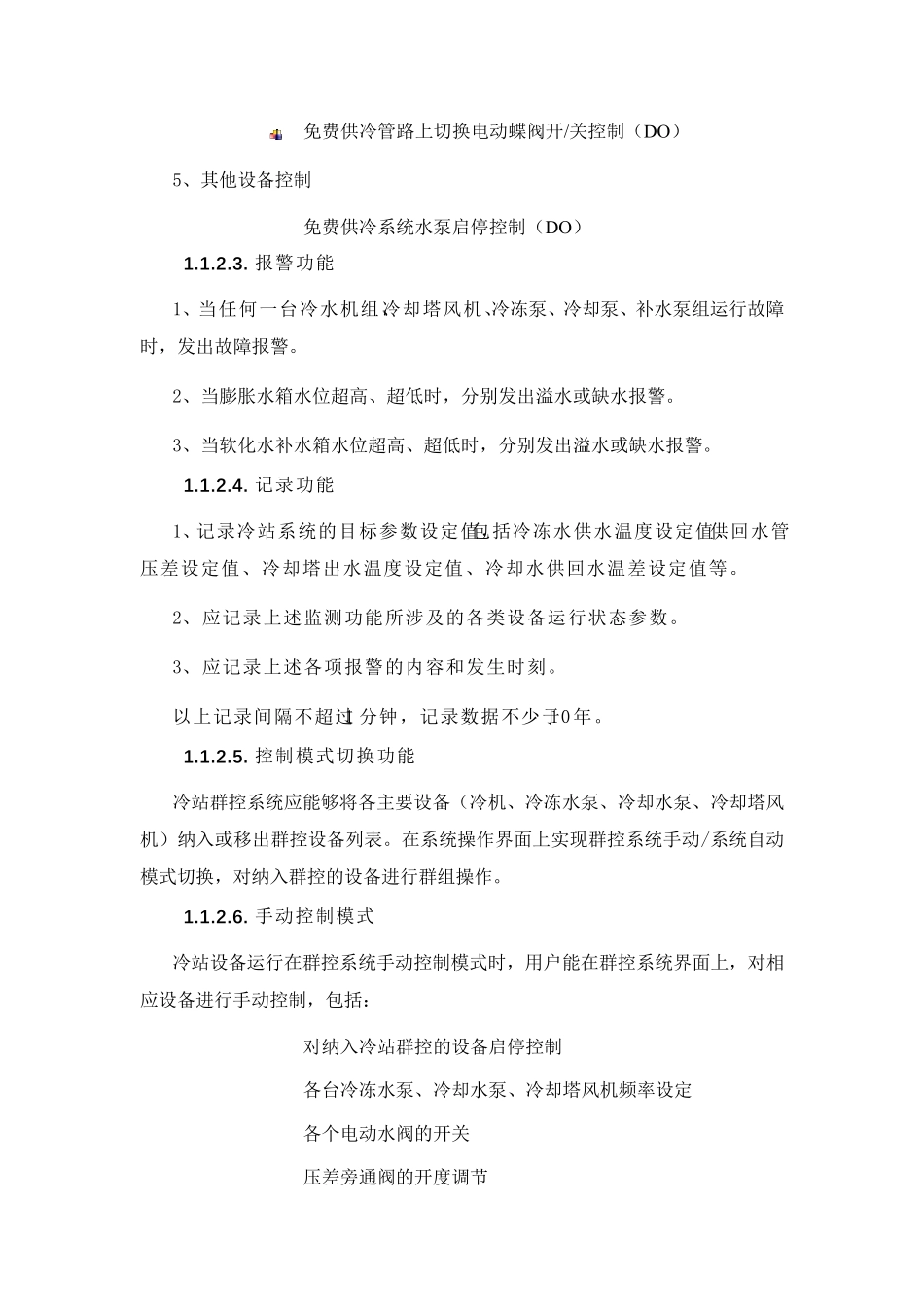

1 .1 空调自控系统改造方案 1 .1 .1 控制设备范围 一套制冷系统中的制冷机组、冷冻水循环泵、冷却水循环泵、冷却塔、相关阀门、膨胀水箱、软化水箱等。 1 .1 .2 空调自控系统 1 .1 .2 .1 . 监测功能信息采集优化 A 通过冷机通讯接口读取（包括但不限于）以下参数： 冷水机组运行状态、故障报警状态 冷冻水供/回水温度、冷却水供/回水温度 冷冻水温度设定值 运行时间、压缩机运行电流百分比、压缩机运行小时数、压缩机启动次数、蒸发温度、冷凝温度、蒸发压力、冷凝压力。 B 冷冻水系统 冷冻水泵运行状态、故障报警、手/自动模式反馈(DI) 冷冻水补水泵运行状态、故障报警、手/自动模式反馈(DI) 冷冻水供回水管温度、水流量反馈(AI) 冷冻水泵进口、出口分支管压力(AI) 冷冻水供回水环网压力、冷冻水供回水环网间压差反馈(AI) 冷冻水泵变频器频率反馈(AI) 最不利末端供回水压差 C 冷却水系统 冷却水泵、冷却塔风机运行状态、故障报警、手/自动模式反馈(DI) 冷却水供回水管温度、环网水流量反馈(AI) 冷却水泵进口、出口分支管压力反馈(AI) 冷却水泵、冷却塔风机变频器频率反馈(AI) 冷却水补水泵运行状态、故障报警、手/自动模式反馈(DI) D 电动蝶阀 压差旁通阀开度反馈（AI） 免费供冷管路上切换电动蝶阀开关状态反馈（DI） E 液位监控 膨胀水箱超高、超低水位监测(DI) 软化水补水箱高、低水位监测（DI） F 其他参数 室外干球温度、相对湿度（AI） 计算室外湿球温度、焓值 免费供冷系统水泵运行、故障、手/自动状态（DI） 免费供冷板换进出口压力监测（AI） 1 .1 .2 .2 . 控制功能 1、冷水机组启/停控制、出水温度设定（通过冷机通讯接口控制） 2、冷冻水系统： 冷冻水泵启/停控制(DO )及反馈 冷冻水泵变频器频率设定（AO ）、频率调节及反馈 3、冷却水系统： 冷却水泵、冷却塔风机启/停控制(DO )及反馈 冷却水泵、冷却塔风机变频器频率设定（AO ）、频率调节及反馈 4、电动蝶阀： 分水器各供水支路电动蝶阀开/关控制(DO ) 冷冻水季节转换电动蝶阀开/关控制(DO ) 压差旁通阀开度调节（AO ） 免费供冷管路上切换电动蝶阀开/关控制（DO） 5、其他设备控制 免费供冷系统水泵启停控制（DO） 1 .1 .2 .3 . 报警功能 1、当任何一台冷水机组、冷却塔风机、冷冻泵、冷却泵、补水泵组运行故障时，发出故障报警。 2、当膨胀水箱水位超高、超低时，分别发出溢水或缺水报...
