中小企业典型网络组网实验报告

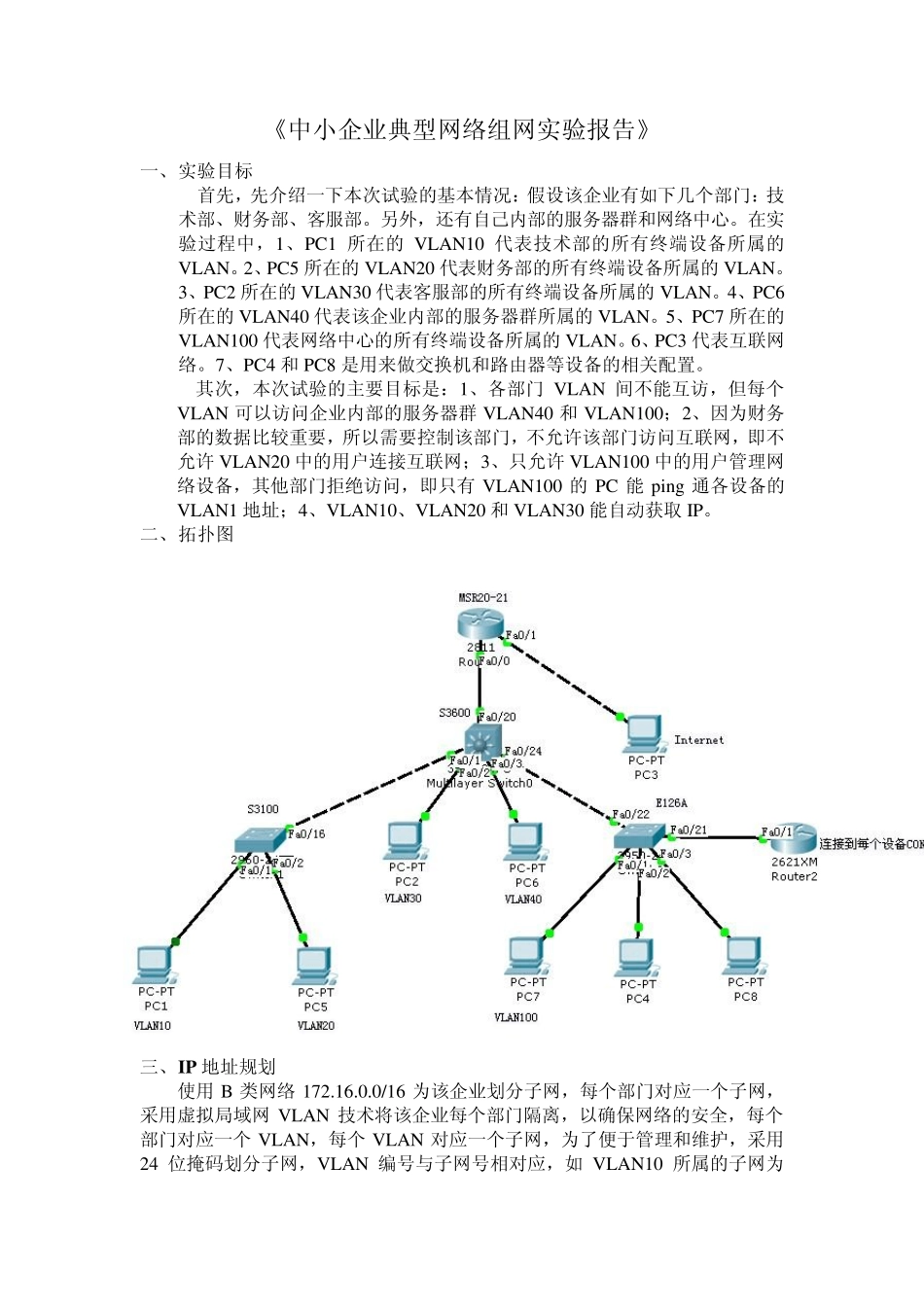

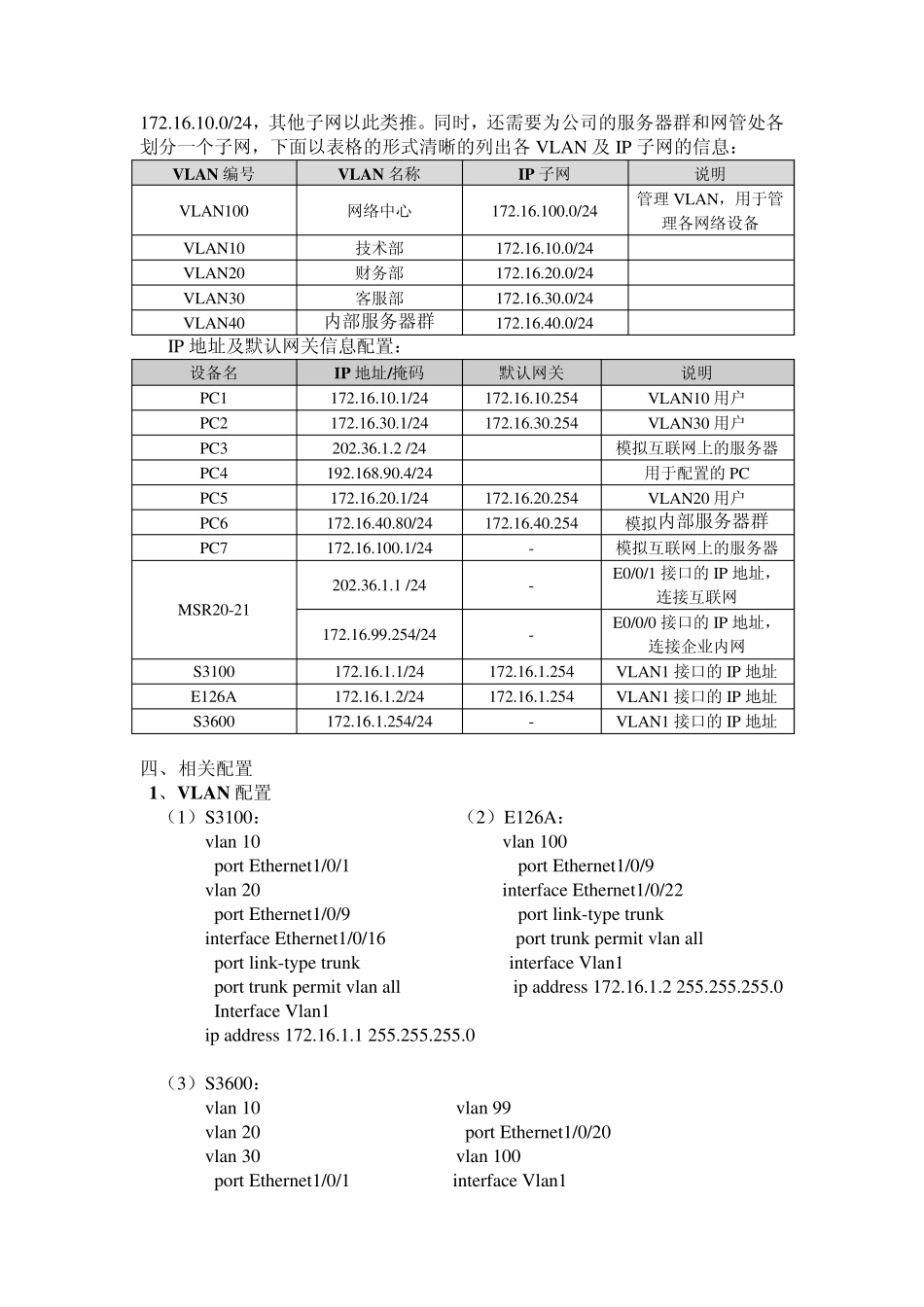

《中小企业典型网络组网实验报告》 一、 实验目标 首先，先介绍一下本次试验的基本情况：假设该企业有如下几个部门：技术部、财务部、客服部。另外，还有自己内部的服务器群和网络中心。在实验过程中，1、PC1 所在的 VLAN10 代表技术部的所有终端设备所属的VLAN。2、PC5 所在的 VLAN20 代表财务部的所有终端设备所属的 VLAN。3、PC2 所在的 VLAN30 代表客服部的所有终端设备所属的 VLAN。4、PC6所在的 VLAN40 代表该企业内部的服务器群所属的 VLAN。5、PC7 所在的VLAN100 代表网络中心的所有终端设备所属的 VLAN。6、PC3 代表互联网络。7、PC4 和 PC8 是用来做交换机和路由器等设备的相关配置。 其次，本次试验的主要目标是：1、各部门 VLAN 间不能互访，但每个VLAN 可以访问企业内部的服务器群 VLAN40 和 VLAN100；2、因为财务部的数据比较重要，所以需要控制该部门，不允许该部门访问互联网，即不允许 VLAN20 中的用户连接互联网；3、只允许 VLAN100 中的用户管理网络设备，其他部门拒绝访问，即只有 VLAN100 的 PC 能 p in g 通各设备的VLAN1 地址；4、VLAN10、VLAN20 和 VLAN30 能自动获取 IP。 二、 拓扑图 三、 IP 地址规划 使用 B 类网络172.16.0.0/16 为该企业划分子网，每个部门对应一个子网，采用虚拟局域网VLAN 技术将该企业每个部门隔离，以确保网络的安全，每个部门对应一个 VLAN，每个 VLAN 对应一个子网，为了便于管理和维护，采用24 位掩码划分子网，VLAN 编号与子网号相对应，如 VLAN10 所属的子网为172.16.10.0/24，其他子网以此类推。同时，还需要为公司的服务器群和网管处各划分一个子网，下面以表格的形式清晰的列出各VLAN 及IP 子网的信息： IP 地址及默认网关信息配置： 设备名 IP 地址/掩码 默认网关 说明 PC1 172.16.10.1/24 172.16.10.254 VLAN10 用户 PC2 172.16.30.1/24 172.16.30.254 VLAN30 用户 PC3 202.36.1.2 /24 模拟互联网上的服务器 PC4 192.168.90.4/24 用于配置的PC PC5 172.16.20.1/24 172.16.20.254 VLAN20 用户 PC6 172.16.40.80/24 172.16.40.254 模拟内部服务器群 PC7 172.16.100.1/24 - 模拟互联网上的服务器 MSR20-21 202.36.1.1 /24 - E0/0/1 接口的IP 地址，连接互联网 172.16.99.254/24 - E0/0/0 接口的IP 地址，连接企业内网 S3100 172.16.1.1/24 172.16.1.254 VLAN1...
