中小汽轮机安装施工方案

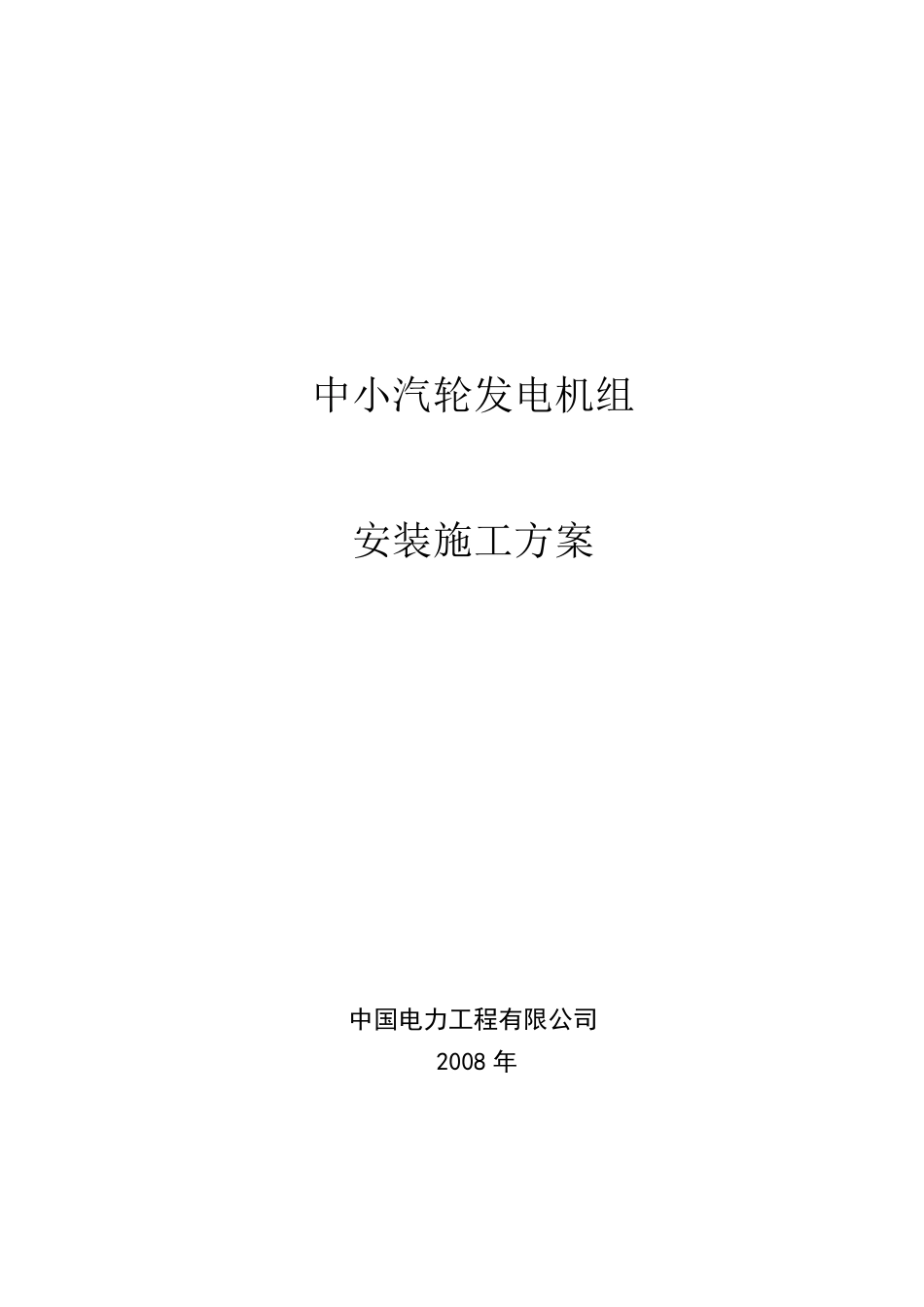

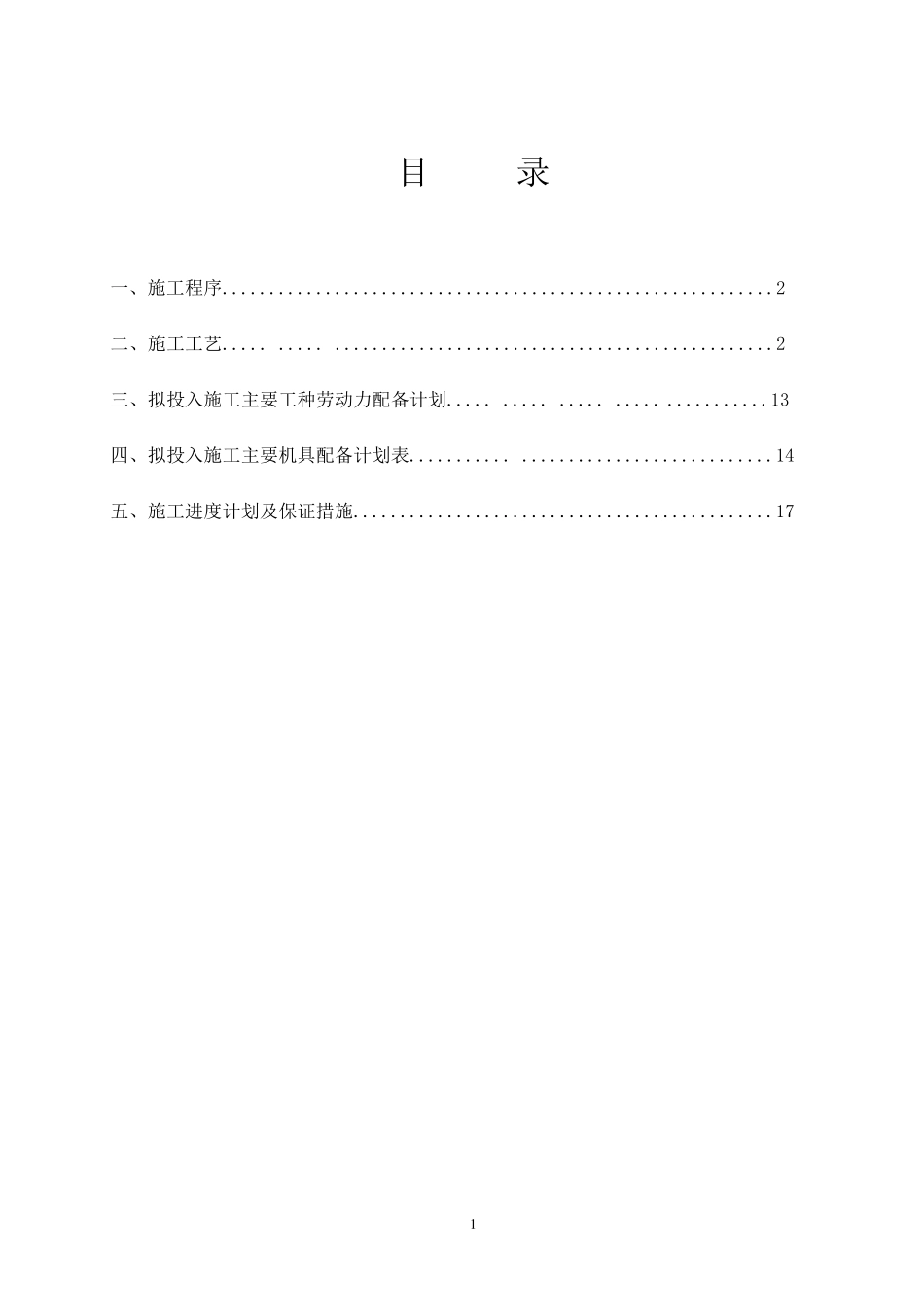

中小汽轮发电机组 安装施工方案 中国电力工程有限公司 2008 年 1 目 录 一、施工程序...........................................................2 二、施工工艺..... ..... ...............................................2 三、拟投入施工主要工种劳动力配备计划..... ..... ..... ..... ...........13 四、拟投入施工主要机具配备计划表........... ...........................14 五、施工进度计划及保证措施.............................................17 2 1、施工程序 1、汽轮机本体：施工准备—→设备清点—→基础检查放线—→垫铁组安放及精平—→台板就位—→汽缸、轴承座安装—→轴瓦和油挡修刮—→汽轮机转子安装—→通汽部分设备安装—→盘车装置安装—→汽轮机扣大盖—→基础二次浇灌混凝土。 2、发电机和励磁机：垫铁精平和台板安装—→定子安装—→轴承座和轴承安装—→发电机转子安装—→调整定子位置和封闭端盖—→励磁机本体安装。 2、施工工艺 汽轮机组安装前，先安装汽机间 32/5t 桥式起重机，经试运行合格能投入使用，然后再进行汽轮机组安装。 (一)、汽轮机组安装 在汽轮机组的安装工作中，施工前的各项组织准备工作。是贯串整个机组安装工作中的一个重要环节，为了使各项安装工程做到优质、高速、低耗、顺利地进行，应对施工前的工作做好全面规划和充分的准备。 1、设备开箱检查： 根据制造厂提供的设备清单进行。开箱时应有制造厂、建设单位和施工单位三方代表参加，对设备的规格、数量和外表的情况检查，并对有缺 陷 的设备应做重点检查，缺 件 和缺 陷 的设备要做好详 细 记 录 和进行会 签 。对于 合金 钢 部件 应区 别 分类 ，必 要时要做光 谱 分析 和硬 度 复 测 ，其 它 设备堆 放应分类 排 列 ，各设备另 件 再按 其 所 属 部件 予 以 分类 。存 放设备时其 底 部需 用枕 木或 木 板垫好。设备上 的所 有孔 洞 都 应用堵 板封好，所 有加工面的部位要涂 上防 锈 油并盖好， 2、土建工程的配 合：汽轮机组设备安装前，交 付 安装的建筑 工程应具 备下列 条 件 ： （ 1）、行车轨 道 砼 梁 铺 好，混凝土达 到设计 强 度 ，并经验 收 合格。 （ 2）、主 要设备基础，基座浇灌完 毕 、模 板拆 除 ，混凝土在设计 强 度 的 70%以 上 ，并经验 收 合格。 （ 3）、装机部...
