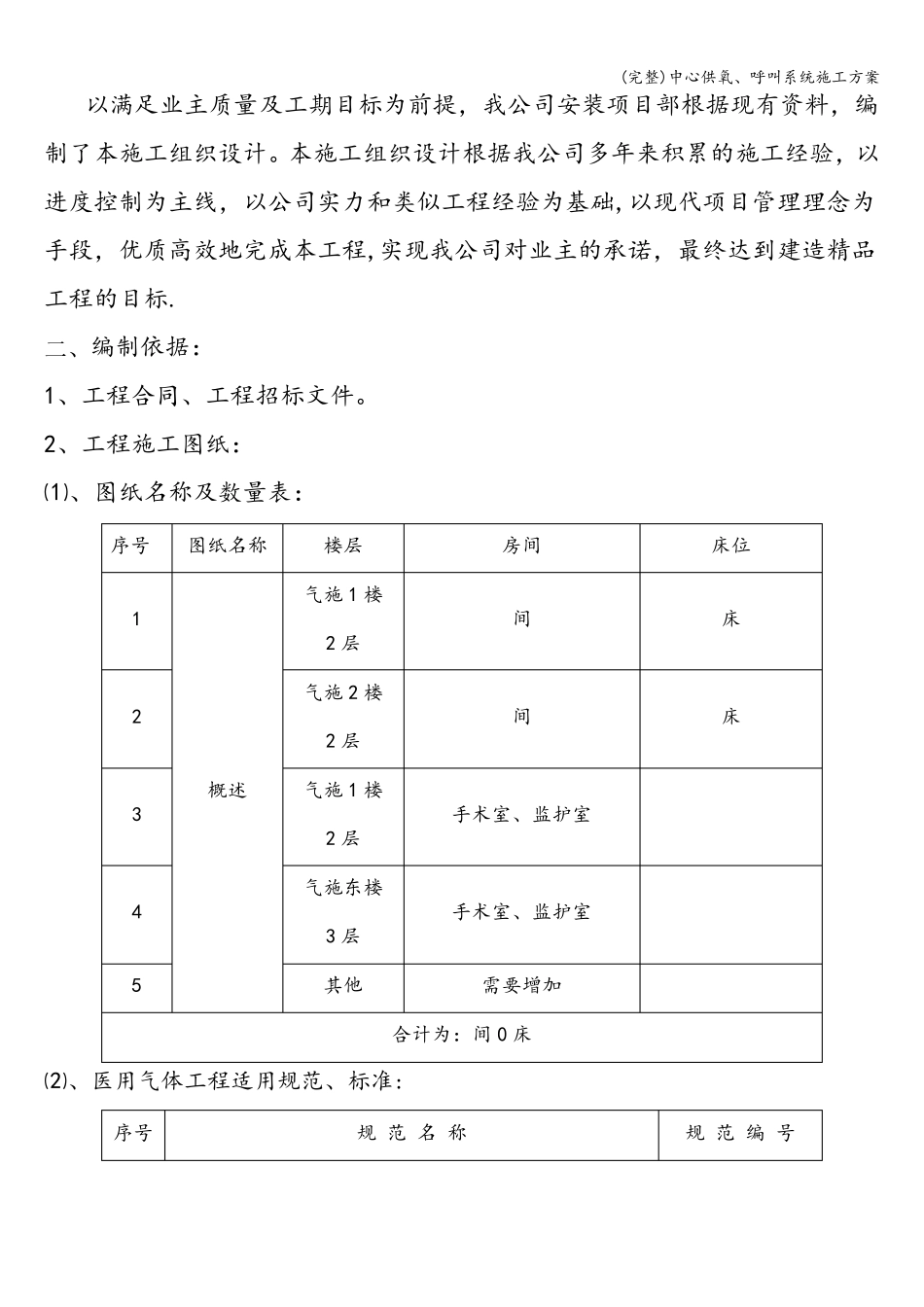

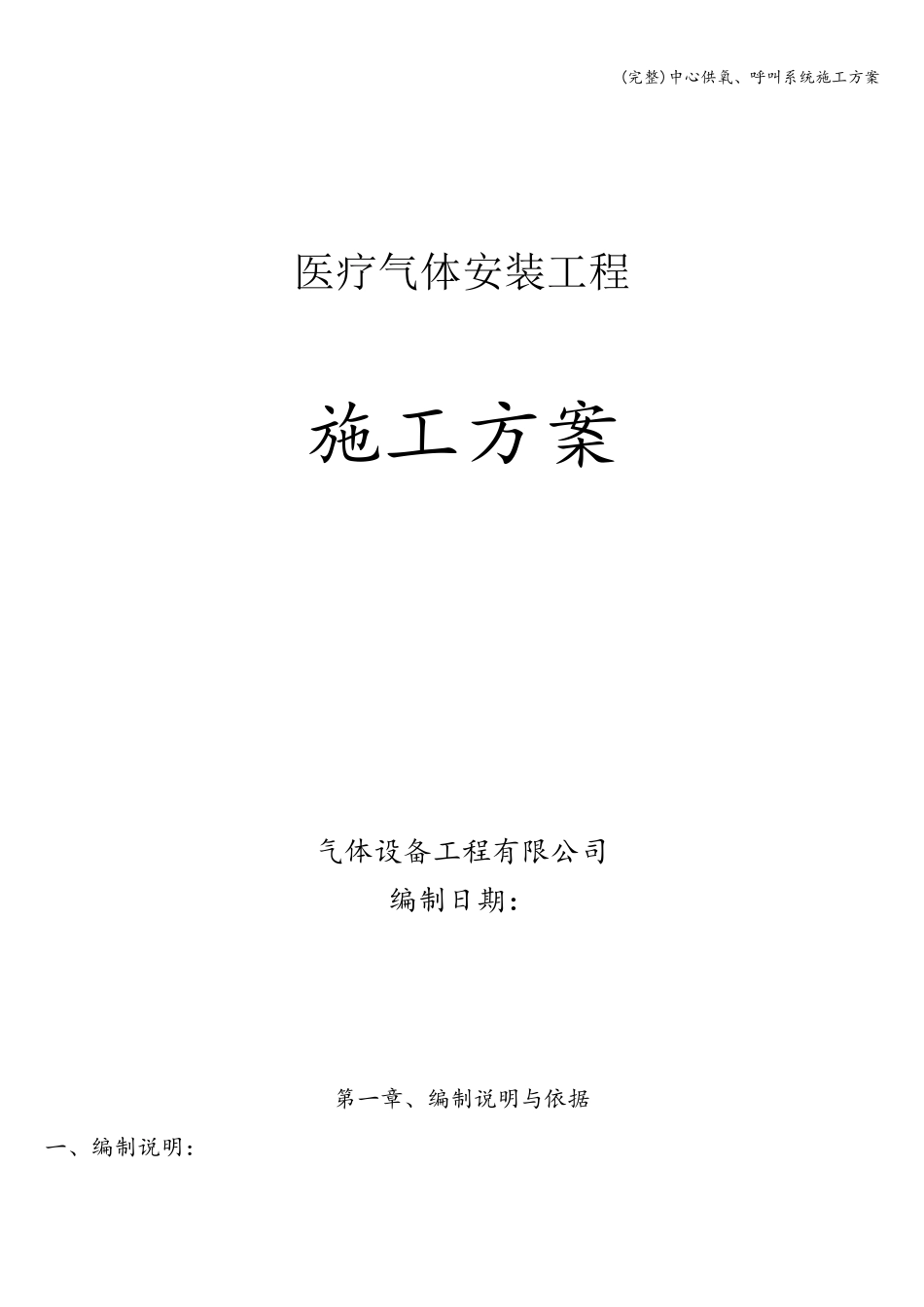

(完整)中心供氧、呼叫系统施工方案 医疗气体安装工程 施工方案 气体设备工程有限公司 编制日期： 第一章、编制说明与依据 一、编制说明： (完整)中心供氧、呼叫系统施工方案 以满足业主质量及工期目标为前提，我公司安装项目部根据现有资料，编制了本施工组织设计。本施工组织设计根据我公司多年来积累的施工经验，以进度控制为主线，以公司实力和类似工程经验为基础,以现代项目管理理念为手段，优质高效地完成本工程,实现我公司对业主的承诺，最终达到建造精品工程的目标. 二、编制依据： 1、工程合同、工程招标文件。 2、工程施工图纸： ⑴、图纸名称及数量表： 序号 图纸名称 楼层 房间 床位 1 概述 气施1 楼 2 层 间 床 2 气施2 楼 2 层 间 床 3 气施1 楼 2 层 手术室、监护室 4 气施东楼 3 层 手术室、监护室 5 其他 需要增加 合计为：间 0 床 ⑵、医用气体工程适用规范、标准: 序号 规 范 名 称 规 范 编 号 (完整)中心供氧、呼叫系统施工方案 1 《工业金属管道工程施工及验收规范》 GB50235-1997 2 《机械设备安装工程施工及验收通用规范》 GB50231—2009 3 《压缩机、风机、泵安装工程施工验收规范》 GB50275—1998 4 《现场设备工业管道焊接工程施工规范》 GB50236—2011 第二章、工程概况 一、总体简介: 序号 项 目 内 容 1 工程名称 医院 2 工程地址 医院 3 建设单位 医院 4 设计单位 限公司 5 质量监督 6 施工单位 司 7 合同范围 气体管道、电气、等 二、医疗气体工程设计概况： 1、设计依据： 《工业金属管道设计规范》GB50316—2000 《高层民用建筑设计防火规范》GB50045—95 《氧气站设计规范》GB50030-91 《压缩空气站设计规范》GB50029—2002 《医用中心吸引系统通用技术条件》YY/T0186-94 《医用中心供氧系统通用技术条件》YY/T0187—94 (完整)中心供氧、呼叫系统施工方案 《氧气及相关气体安全技术规范》GB1691—1997 2、设计范围：本设计包括氧气系统、呼叫系统、配电系统三大项,下面分别予以叙述。 氧气系统： ⑴、在机房设汇流排 5 瓶为一组共二组。氧气通过管道送至医疗大楼的气体管井,在适当楼层内装设氧气二级稳压箱,出口压力保持在 1。45MPa 用管道送至室内病房。抢救室、ICU 设双路氧气接口。 ⑵、在氧气总管监测压力， 对氧气瓶内高压氧气减压到适合病房使用压力。 ⑶、为确保系统正常供氧...
