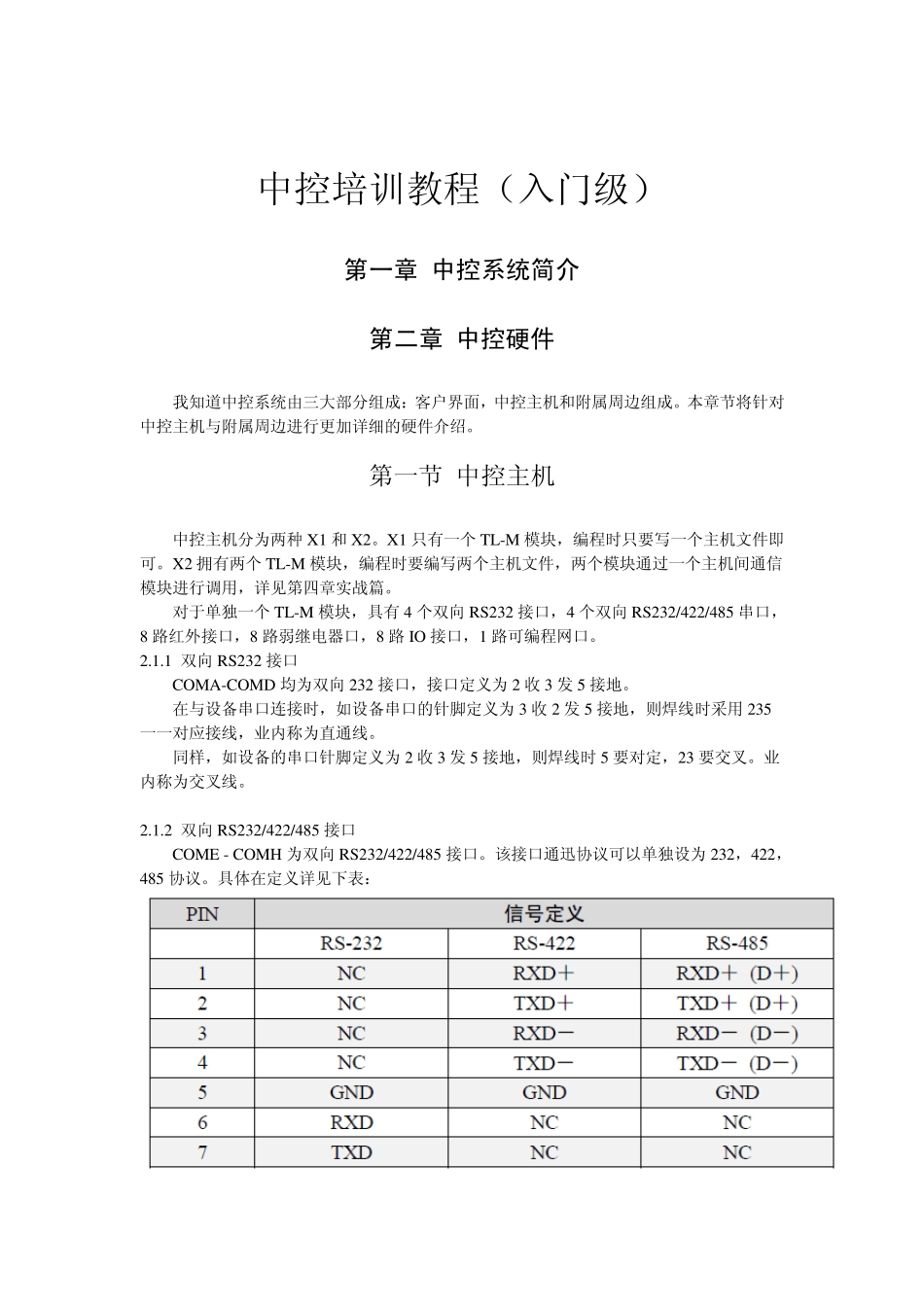

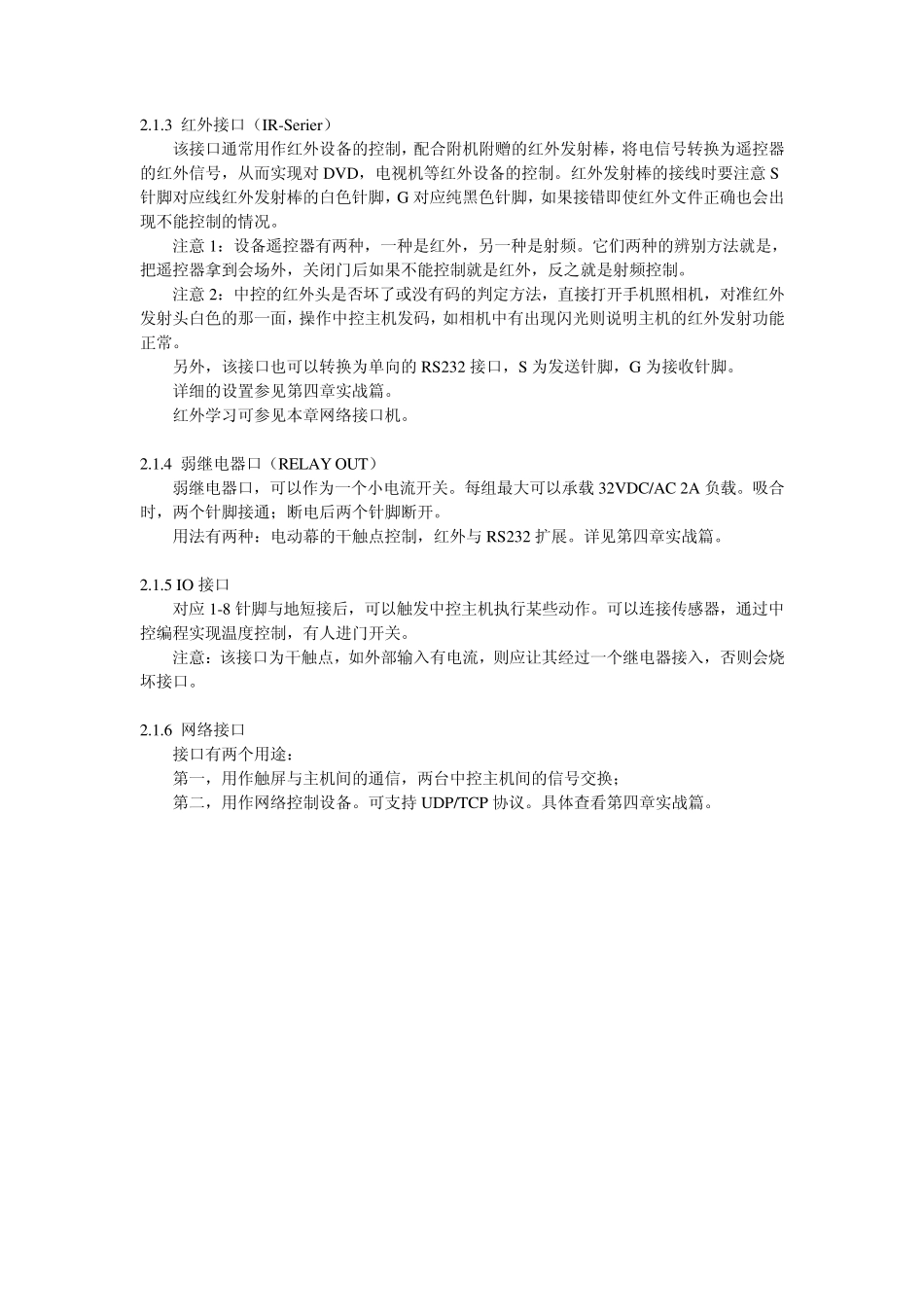

中控培训教程（入门级） 第一章 中控系统简介 第二章 中控硬件 我知道中控系统由三大部分组成：客户界面，中控主机和附属周边组成。本章节将针对中控主机与附属周边进行更加详细的硬件介绍。 第一节 中控主机 中控主机分为两种 X1 和X2。X1 只有一个 TL-M 模块，编程时只要写一个主机文件即可。X2 拥有两个 TL-M 模块，编程时要编写两个主机文件，两个模块通过一个主机间通信模块进行调用，详见第四章实战篇。 对于单独一个 TL-M 模块，具有 4 个双向 RS232 接口，4 个双向 RS232/422/485 串口，8 路红外接口，8 路弱继电器口，8 路 IO 接口，1 路可编程网口。 2.1.1 双向 RS232 接口 COMA-COMD 均为双向 232 接口，接口定义为 2 收 3 发 5 接地。 在与设备串口连接时，如设备串口的针脚定义为 3 收 2 发 5 接地，则焊线时采用 235一一对应接线，业内称为直通线。 同样，如设备的串口针脚定义为 2 收 3 发 5 接地，则焊线时 5 要对定，23 要交叉。业内称为交叉线。 2.1.2 双向 RS232/422/485 接口 COME - COMH 为双向 RS232/422/485 接口。该接口通迅协议可以单独设为 232，422， 485 协议。具体在定义详见下表： 2.1.3 红外接口（IR-Serier） 该接口通常用作红外设备的控制，配合附机附赠的红外发射棒，将电信号转换为遥控器的红外信号，从而实现对DVD，电视机等红外设备的控制。红外发射棒的接线时要注意 S针脚对应线红外发射棒的白色针脚，G 对应纯黑色针脚，如果接错即使红外文件正确也会出现不能控制的情况。 注意 1：设备遥控器有两种，一种是红外，另一种是射频。它们两种的辨别方法就是，把遥控器拿到会场外，关闭门后如果不能控制就是红外，反之就是射频控制。 注意 2：中控的红外头是否坏了或没有码的判定方法，直接打开手机照相机，对准红外发射头白色的那一面，操作中控主机发码，如相机中有出现闪光则说明主机的红外发射功能正常。 另外，该接口也可以转换为单向的RS232 接口，S 为发送针脚，G 为接收针脚。 详细的设置参见第四章实战篇。 红外学习可参见本章网络接口机。 2.1.4 弱继电器口（RELAY OUT） 弱继电器口，可以作为一个小电流开关。每组最大可以承载 32VDC/AC 2A 负载。吸合时，两个针脚接通；断电后两个针脚断开。 用法有两种：电动幕的干触点控制，红外与 RS232 扩展。详见第四章实战篇。 2.1.5 IO 接口 对...
