中煤闭式空冷循环冷却水系统方案

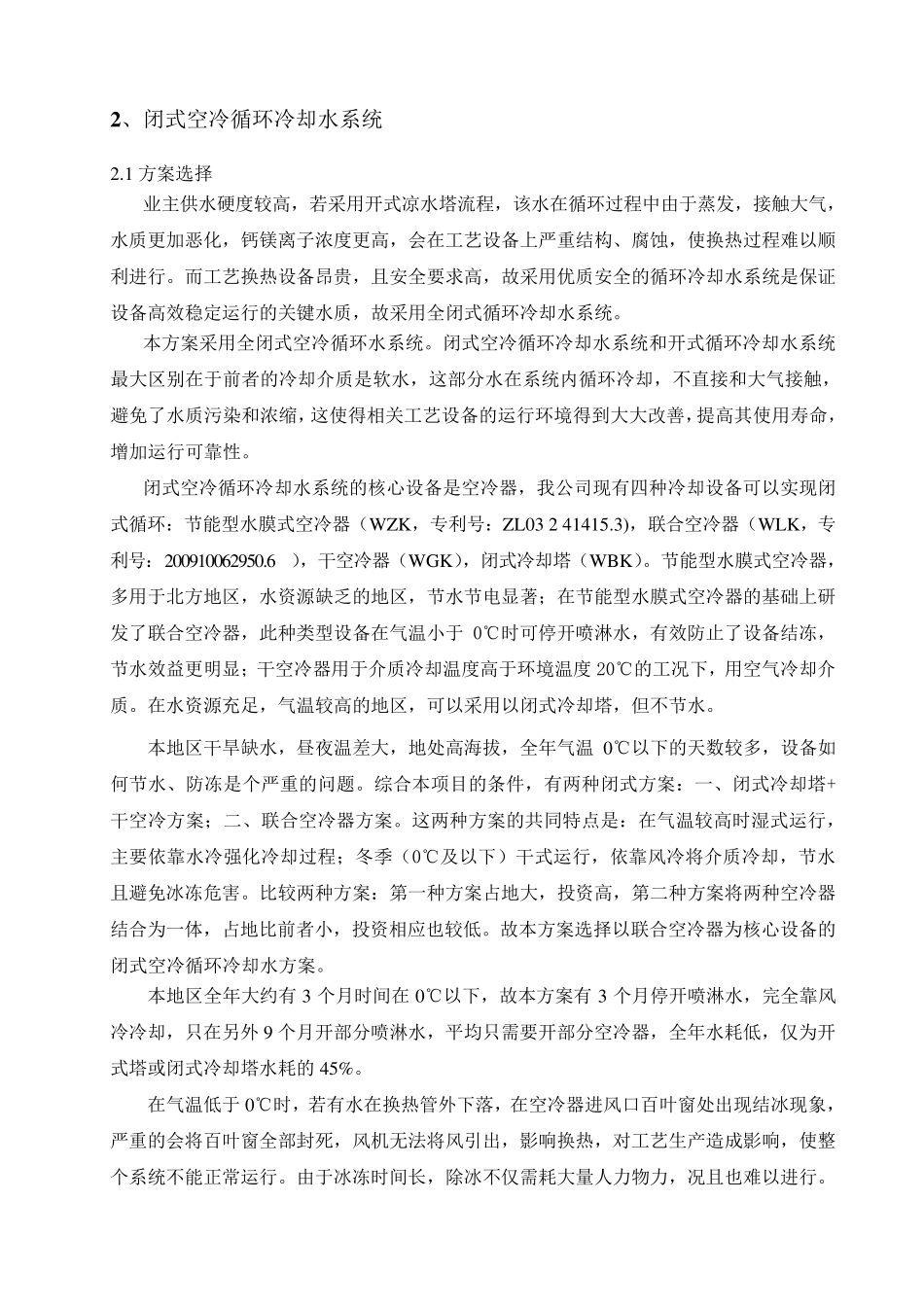

中煤煤制甲醇及深加工项目 3 6 0 万吨/年煤制甲醇1 2 0 万吨/年烯烃 闭式空冷循环冷却水系统 （联合式空冷器） 方案设计 武汉中圣能源环保工程有限公司 2 0 1 1 年 7 月 1 、概述 1.1 标准及规范 《工业循环水冷却设计规范》 GBJ102-87 《工业循环冷却水处理设计规范》 GB50050-2007 《空冷式换热器》 GB/T15386-94 1.2 循环水设计 (1)气象条件 设计干球温度 29.3℃ 设计停止喷淋水温度为 0℃。 设计湿球温度 25℃ (2)工艺参数 供水温度：30℃ 供水压力（界区点）：0.45 MPa 回水温度：40℃ 回水压力（界区点）：0.25 MPa 表 1 系统划分及水量表 序号 系统名称 供水范围 水量 1 热电、空分、脱盐循环水站 空分，仪表空压站（单独供水） 30000 m3 /h 1 期Ⅰ，2 期Ⅱ热电、脱盐水站 11628m 3 /h 2 煤化工循环水站-Ⅰ 1 期Ⅰ的气化、净化、甲醇、硫回收装置循环水 40000m 3 /h 3 煤化工循环水站-Ⅱ 2 期Ⅱ的气化、净化、甲醇、硫回收装置循环水 40000m 3 /h 4 石油化工循环水站-Ⅰ 1 期Ⅰ的 MTO、PP、PE、余热回收、丁烯-1、MTBE 装置循环水 40000m 3 /h 5 石油化工循环水站-Ⅱ 2 期Ⅱ的 MTO、PP、PE、2-PH 装置循环水 40000m 3 /h 总循环水量 201628 m 3 /h 2 、 闭 式 空 冷 循 环 冷 却 水 系 统 2.1 方 案 选 择 业 主 供 水 硬 度 较 高 ， 若 采 用 开 式 凉 水 塔 流 程 ， 该 水 在 循 环 过 程 中 由 于 蒸 发 ， 接 触 大 气 ，水 质 更 加 恶 化 ， 钙 镁 离 子 浓 度 更 高 ， 会 在 工 艺 设 备 上 严 重 结 构 、 腐 蚀 ， 使 换 热 过 程 难 以 顺利 进 行 。 而 工 艺 换 热 设 备 昂 贵 ， 且 安 全 要 求 高 ， 故 采 用 优 质 安 全 的 循 环 冷 却 水 系 统 是 保 证设 备 高 效 稳 定 运 行 的 关 键 水 质 ， 故 采 用 全 闭 式 循 环 冷 却 水 系 统 。 本 方 案 采 用 全 闭 式 空 冷 循 环 水 系 统 。 闭 式 空 冷 循 环 冷 却 水 系 统 和 开 式 循 环 冷 却 水 系 统最 大 区 别 在 于 前 者 的 冷 却 介 质 是 软 水 ， 这 部 分 水 在 系 统 内 循 环 冷 却 ， 不 直...
