五金模具技术规范

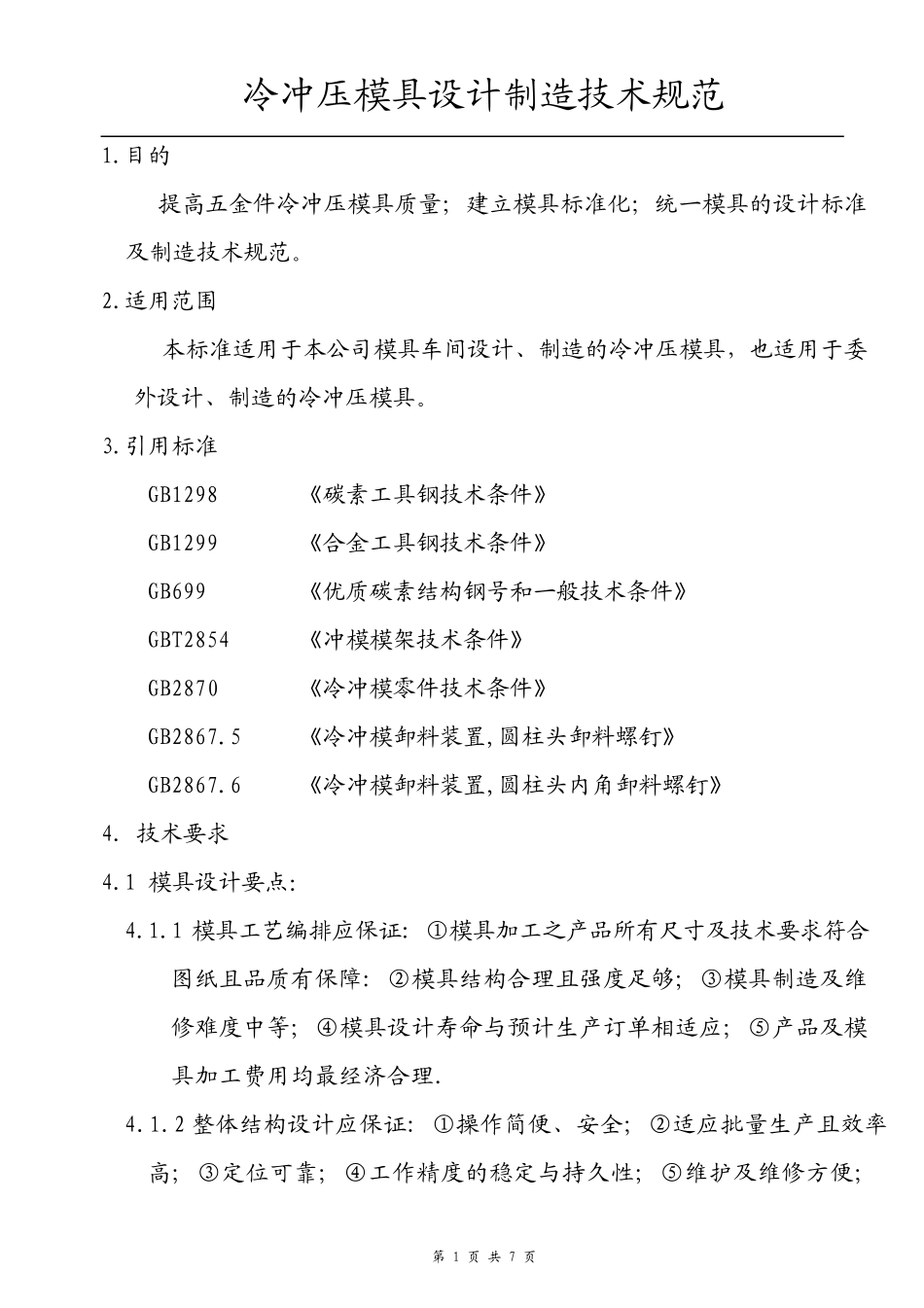

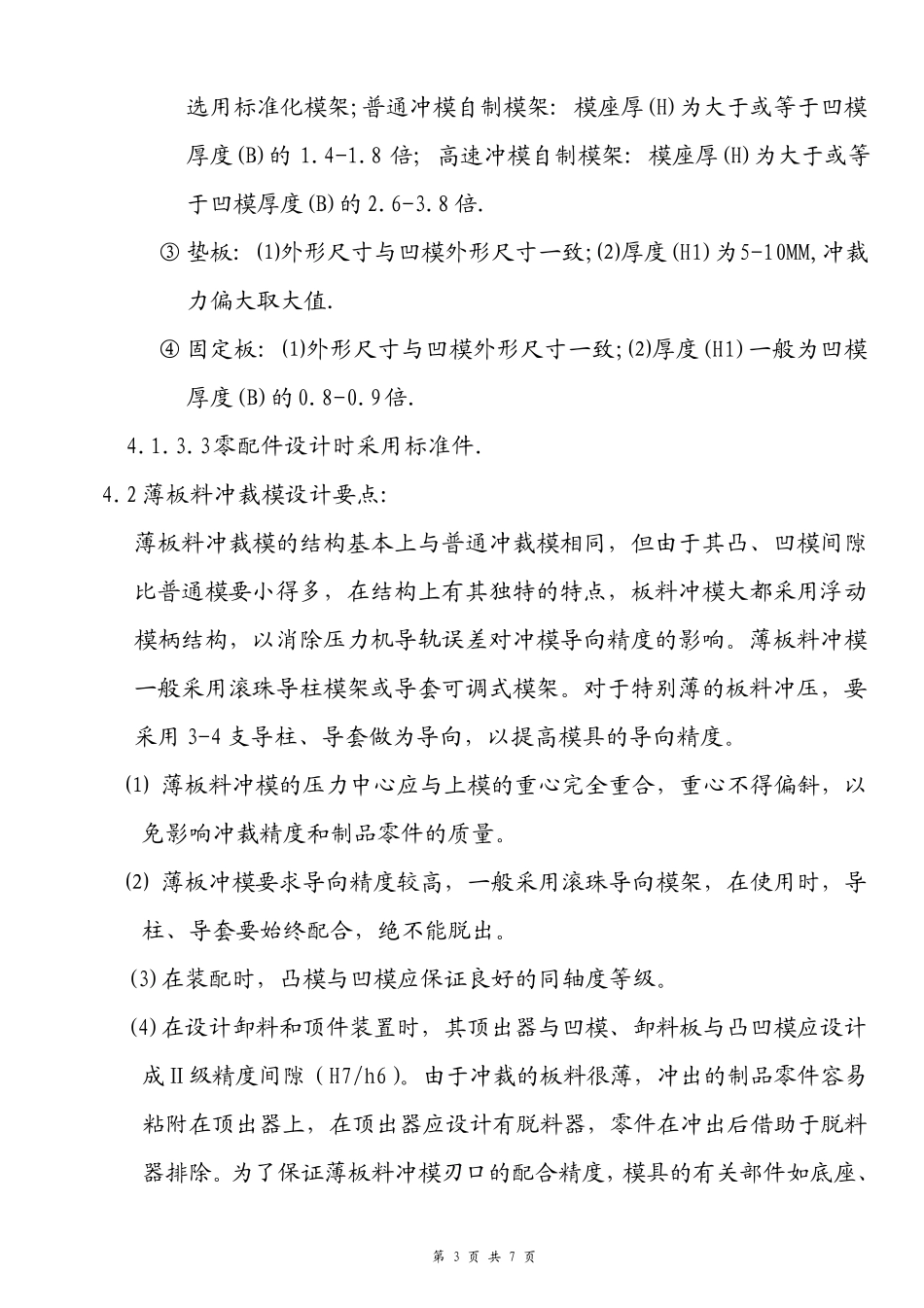

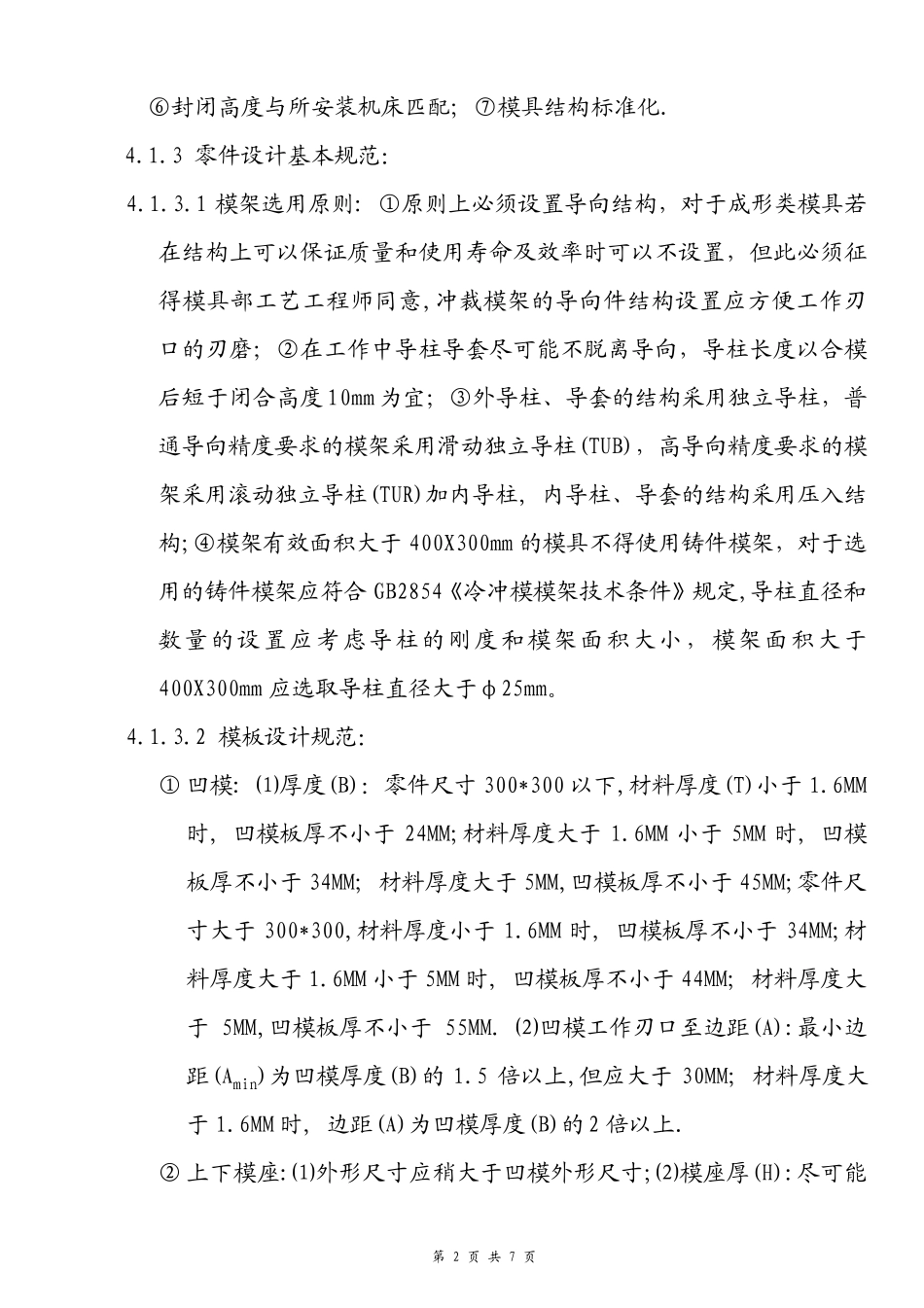

第 1 页 共 7 页 冷冲压模具设计制造技术规范 1.目的 提高五金件冷冲压模具质量；建立模具标准化；统一模具的设计标准及制造技术规范。 2.适用范围 本标准适用于本公司模具车间设计、制造的冷冲压模具，也适用于委外设计、制造的冷冲压模具。 3.引用标准 GB1298 《碳素工具钢技术条件》 GB1299 《合金工具钢技术条件》 GB699 《优质碳素结构钢号和一般技术条件》 GBT2854 《冲模模架技术条件》 GB2870 《冷冲模零件技术条件》 GB2867.5 《冷冲模卸料装置,圆柱头卸料螺钉》 GB2867.6 《冷冲模卸料装置,圆柱头内角卸料螺钉》 4．技术要求 4.1 模具设计要点： 4.1.1 模具工艺编排应保证: ①模具加工之产品所有尺寸及技术要求符合图纸且品质有保障: ②模具结构合理且强度足够; ③模具制造及维修难度中等; ④模具设计寿命与预计生产订单相适应; ⑤产品及模具加工费用均最经济合理. 4.1.2 整体结构设计应保证: ①操作简便、安全; ②适应批量生产且效率高; ③定位可靠; ④工作精度的稳定与持久性; ⑤维护及维修方便; 第 2 页 共 7 页 ⑥封闭高度与所安装机床匹配; ⑦模具结构标准化. 4.1.3 零件设计基本规范： 4.1.3.1 模架选用原则: ①原则上必须设置导向结构，对于成形类模具若在结构上可以保证质量和使用寿命及效率时可以不设置，但此必须征得模具部工艺工程师同意,冲裁模架的导向件结构设置应方便工作刃口的刃磨；②在工作中导柱导套尽可能不脱离导向，导柱长度以合模后短于闭合高度10mm 为宜；③外导柱、导套的结构采用独立导柱，普通导向精度要求的模架采用滑动独立导柱(TUB)，高导向精度要求的模架采用滚动独立导柱(TUR)加内导柱, 内导柱、导套的结构采用压入结构;④模架有效面积大于400X300mm 的模具不得使用铸件模架，对于选用的铸件模架应符合GB2854《冷冲模模架技术条件》规定,导柱直径和数量的设置应考虑导柱的刚度和模架面积大小，模架面积大于400X300mm 应选取导柱直径大于φ25mm。 4.1.3.2 模板设计规范： ① 凹模: ⑴厚度(B)：零件尺寸300*300 以下,材料厚度(T)小于1.6MM时, 凹模板厚不小于24MM;材料厚度大于1.6MM 小于5MM 时, 凹模板厚不小于34MM; 材料厚度大于5MM,凹模板厚不小于45MM;零件尺寸大于300*300,材料厚度小于1.6MM 时, 凹模板厚不小于34MM;材料厚度大于1.6MM 小于5MM 时, 凹模板厚不小于44MM; 材料厚度大于5MM,凹模板厚不小于55MM. ⑵凹模工作...
