井下高、低压开关整定值

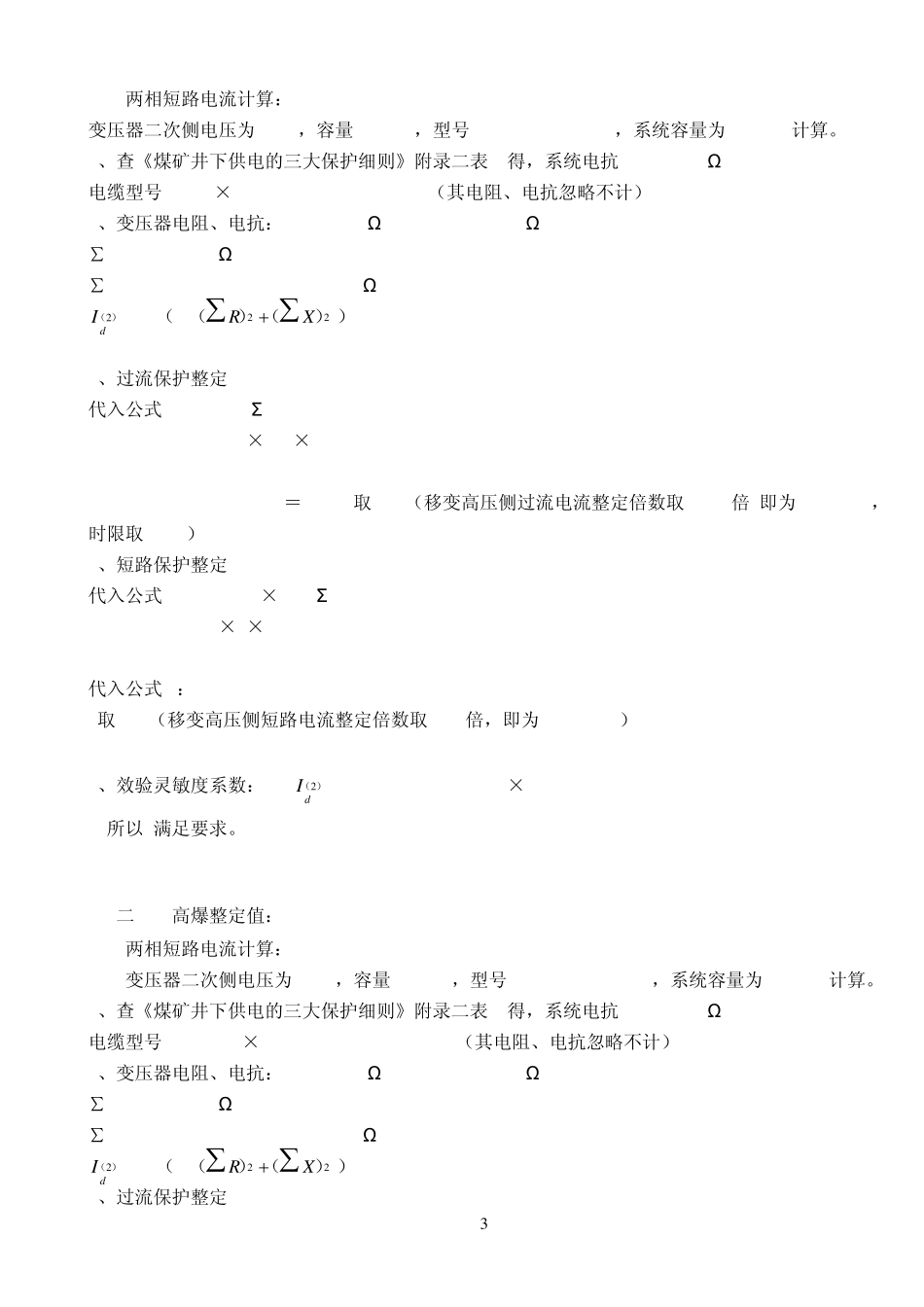

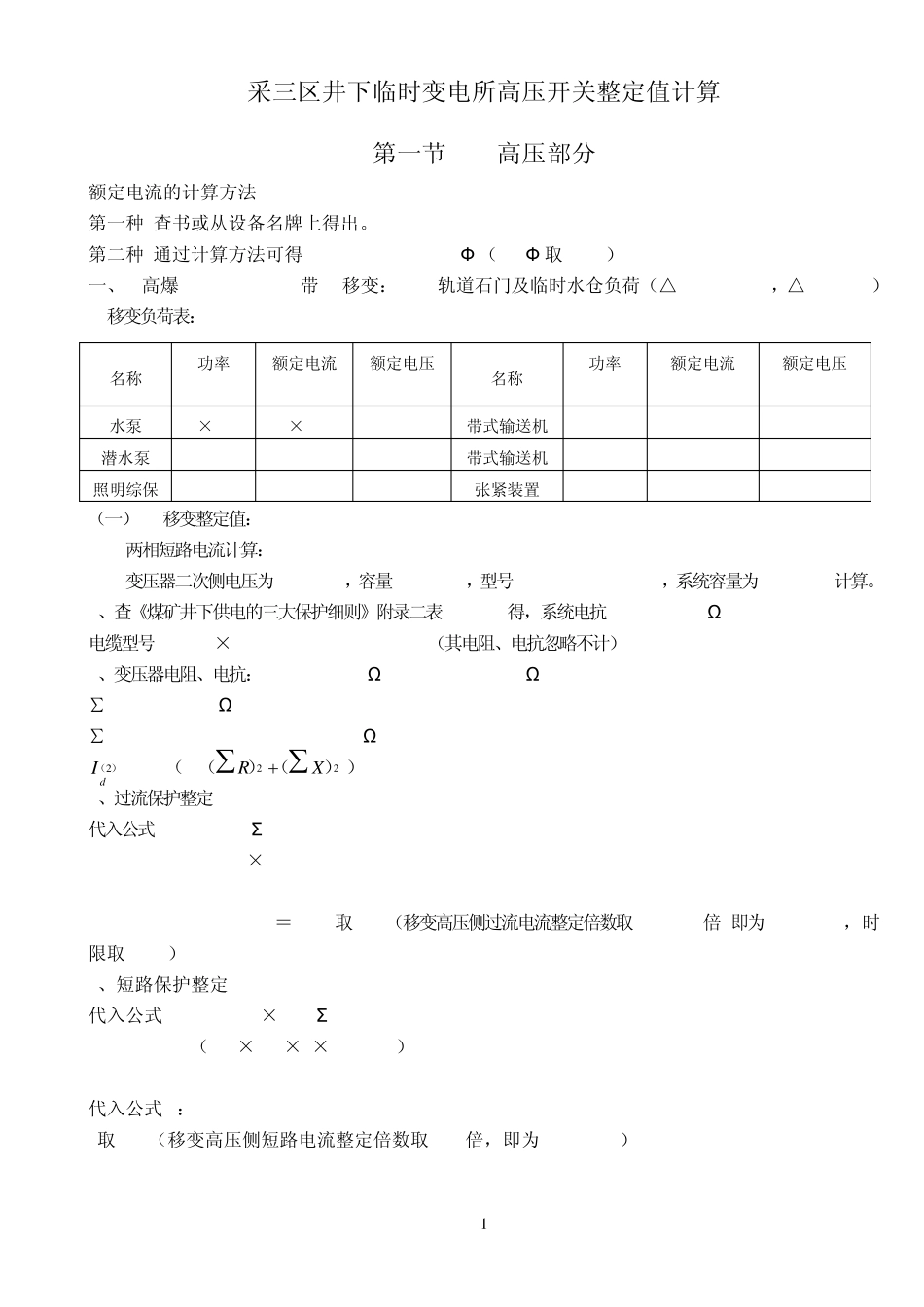

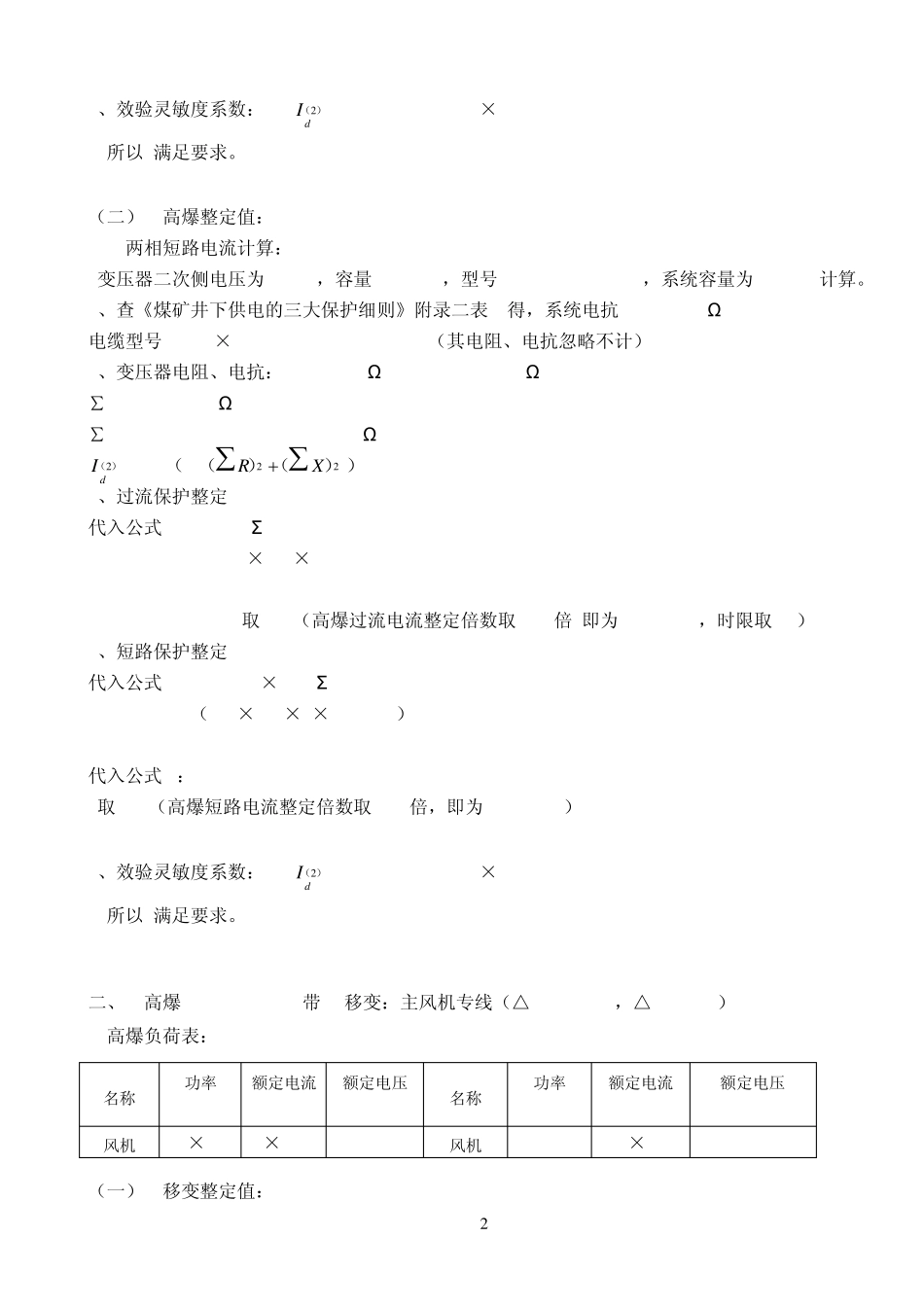

1 采三区井下临时变电所高压开关整定值计算 第一节 高压部分 额定电流的计算方法: 第一种:查书或从设备名牌上得出。. 第二种:通过计算方法可得:Ie=Pe/1.732UeCOSФ （COSФ 取0.85） 一、5#高爆 Ige=200A 带3#移变：1695轨道石门及临时水仓负荷（△Pe=651.9KW，△Ie=392A） 3#移变负荷表： （一）3#移变整定值： 两相短路电流计算： 变压器二次侧电压为1140V，容量1000KVA，型号KBSGZY-1000/1.2，系统容量为100MVA计算。 1、查《煤矿井下供电的三大保护细则》附录二表1得，系统电抗Xx=0.0144Ω 电缆型号MYP-3×70-20m Lg=0.02Km （其电阻、电抗忽略不计） 2、变压器电阻、电抗：Rb=0.0101Ω Xb=0.0931Ω ∑R= Rb=0.0101Ω ∑X=Xb+XX=0.0931+0.0144=0.1075Ω ）（2dI=1.2/（222）（）（ XR）=5557A 3、过流保护整定: 代入公式 1:Iz1= K1Σ Ie/Kf/Kb =1.2×392/0.85/8.3 =66.7A n1=Iz1/Ieb=66.7/200＝0.33取0.3（移变高压侧过流电流整定倍数取0.3倍,即为Iz1= 60A，时限取2.5S） 4、短路保护整定: 代入公式 2:Iz2=( K2×IQe+Σ Ie) /Kb =（1.2×1.3×7×139+252）/8.3 =213.2A 代入公式 3：n2=Iz2/Ige =1.066 取0.2（移变高压侧短路电流整定倍数取1.5倍，即为Iz2=300A） 名称 功率Pe(KW) 额定电流Ie(A) 额定电压Ue (V) 名称 功率Pe(KW) 额定电流Ie(A) 额定电压 Ue(V) 水泵 2×220 2×139 1140 带式输送机 55 39.6 1140 潜水泵 37 26.7 1140 带式输送机 110 69.6 1140 照明综保 2.2 2 1140 张紧装置 5.5 3.96 1140 2 5、效验灵敏度系数：Km=）（2dI/ Kb Iz2=5557/(8.3×300)=3.35>1.2 所以,满足要求。 （二）5#高爆整定值： 两相短路电流计算： 变压器二次侧电压为 1140V，容量 1000KVA，型号 KBSGZY-1000/1.2，系统容量为 100MVA计算。 1、查《煤矿井下供电的三大保护细则》附录二表 1得，系统电抗 Xx=0.0144Ω 电缆型号 MYP-3×70-20m Lg=0.02Km （其电阻、电抗忽略不计） 2、变压器电阻、电抗：Rb=0.0101Ω Xb=0.0931Ω ∑R= Rb=0.0101Ω ∑X=Xb+XX=0.0931+0.0144=0.1075Ω ）（2dI=1.2/（222）（）（ XR）=5557A 3、过流保护整定: 代入公式 1:Iz1= K1Σ Ie/Kf/Kb =1.3×1.2×392/0.85/8.3 =86.69A n1=Iz1/Ige=0.43取 0.4（高爆过流电流整定倍数取 0.4倍,即为 Iz1= 80A，时限取 3S） 4、短路保护整定: 代...
