井口控制盘操作规程

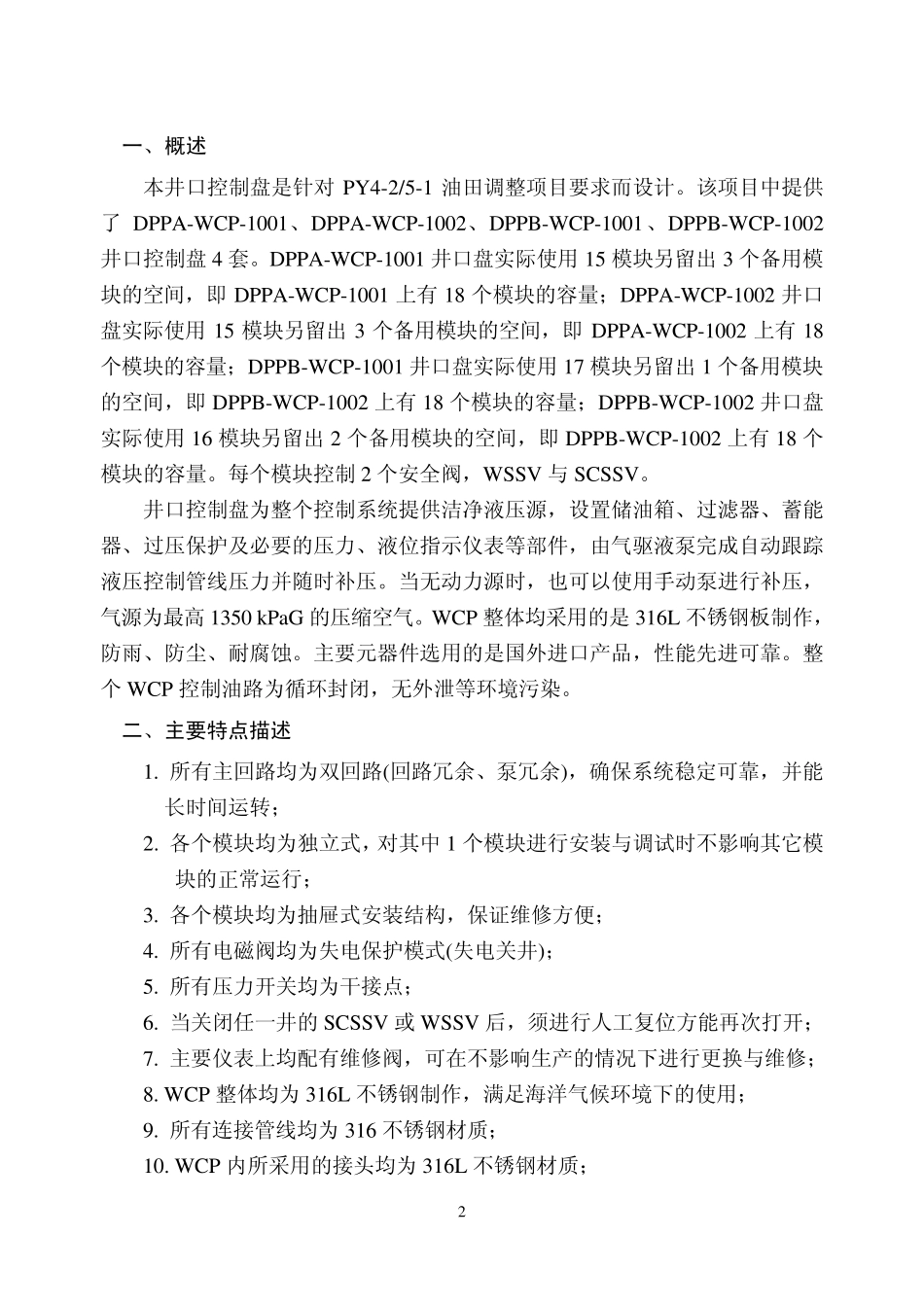

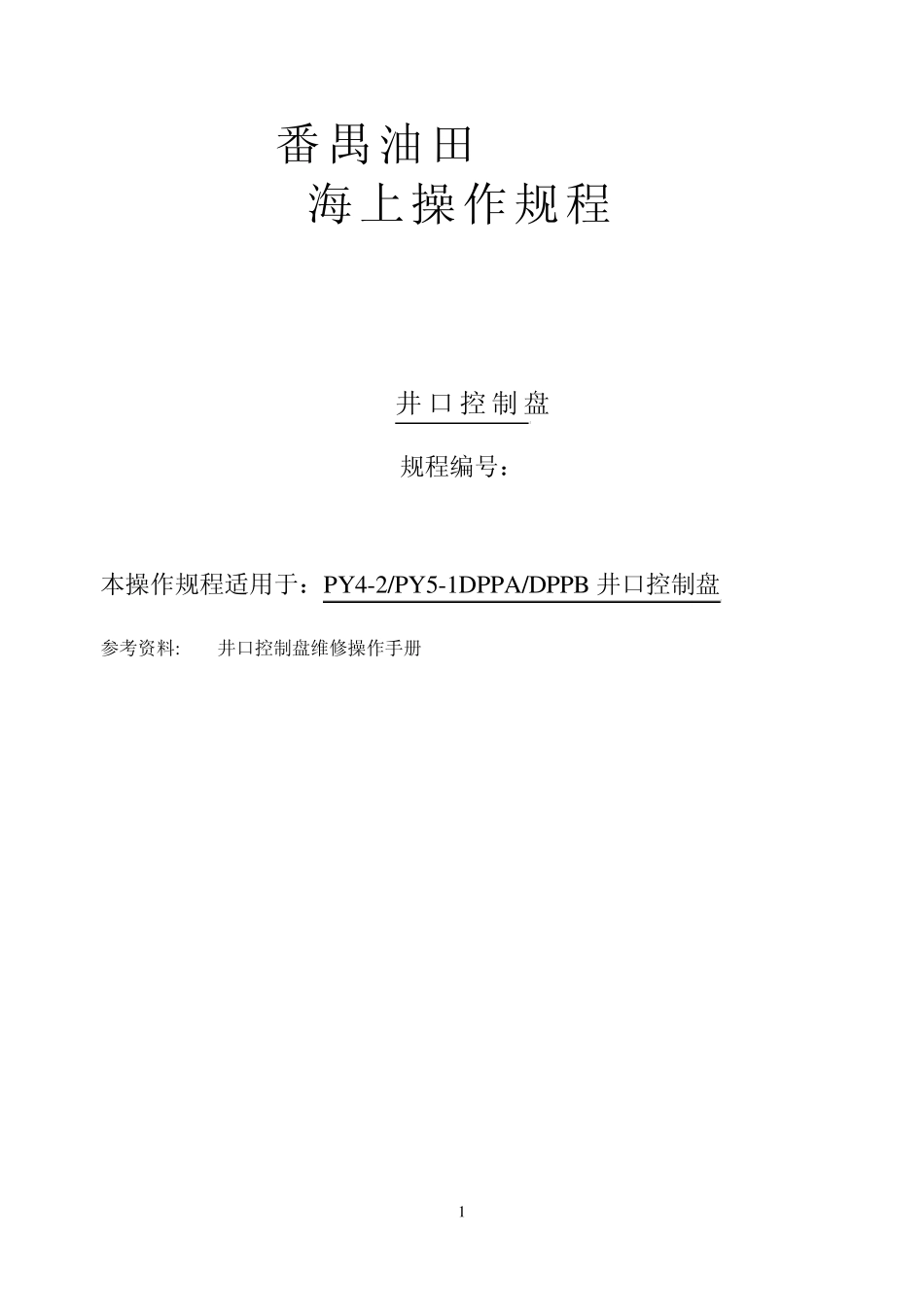

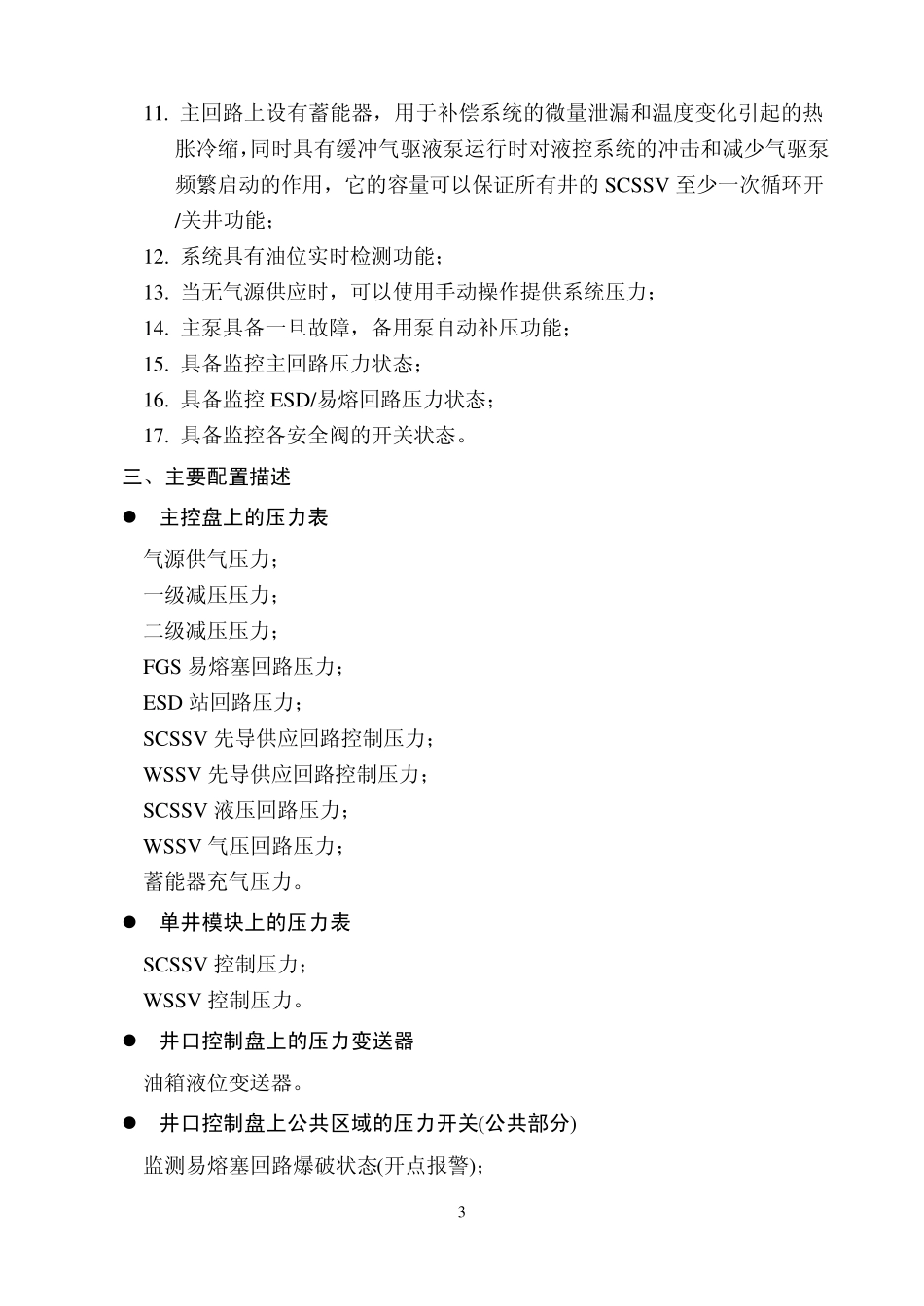

1 番禺油田DPPA/B 海上操作规程 井 口 控 制 盘 规程编号： 本操作规程适用于：PY 4-2/PY 5-1DPPA/DPPB 井口控制盘 参考资料: 井口控制盘维修操作手册 2 一、概述 本井口控制盘是针对PY4-2/5-1 油田调整项目要求而设计。该项目中提供了DPPA-WCP-1001、DPPA-WCP-1002、DPPB-WCP-1001、DPPB-WCP-1002井口控制盘4 套。DPPA-WCP-1001 井口盘实际使用 15 模块另留出 3 个备用模块的空间，即 DPPA-WCP-1001 上有 18 个模块的容量；DPPA-WCP-1002 井口盘实际使用 15 模块另留出 3 个备用模块的空间，即 DPPA-WCP-1002 上有 18个模块的容量；DPPB-WCP-1001 井口盘实际使用 17 模块另留出 1 个备用模块的空间，即 DPPB-WCP-1002 上有 18 个模块的容量；DPPB-WCP-1002 井口盘实际使用 16 模块另留出 2 个备用模块的空间，即 DPPB-WCP-1002 上有 18 个模块的容量。每个模块控制2 个安全阀，WSSV 与 SCSSV。 井口控制盘为整个控制系统提供洁净液压源，设置储油箱、过滤器、蓄能器、过压保护及必要的压力、液位指示仪表等部件，由气驱液泵完成自动跟踪液压控制管线压力并随时补压。当无动力源时，也可以使用手动泵进行补压，气源为最高 1350 kPaG 的压缩空气。WCP 整体均采用的是316L 不锈钢板制作，防雨、防尘、耐腐蚀。主要元器件选用的是国外进口产品，性能先进可靠。整个 WCP 控制油路为循环封闭，无外泄等环境污染。 二、主要特点描述 1. 所有主回路均为双回路(回路冗余、泵冗余)，确保系统稳定可靠，并能长时间运转； 2. 各个模块均为独立式，对其中1 个模块进行安装与调试时不影响其它模块的正常运行； 3. 各个模块均为抽屉式安装结构，保证维修方便； 4. 所有电磁阀均为失电保护模式(失电关井)； 5. 所有压力开关均为干接点； 6. 当关闭任一井的 SCSSV 或 WSSV 后，须进行人工复位方能再次打开； 7. 主要仪表上均配有维修阀，可在不影响生产的情况下进行更换与维修； 8. WCP 整体均为 316L 不锈钢制作，满足海洋气候环境下的使用； 9. 所有连接管线均为 316 不锈钢材质； 10. WCP 内所采用的接头均为 316L 不锈钢材质； 3 11. 主回路上设有蓄能器，用于补偿系统的微量泄漏和温度变化引起的热胀冷缩，同时具有缓冲气驱液泵运行时对液控系统的冲击和减少气驱泵频繁启动的作用，它的容量可以保证所有井的SCSSV 至少一次循环开/关井功能； 12. ...
