井字架搭设方案

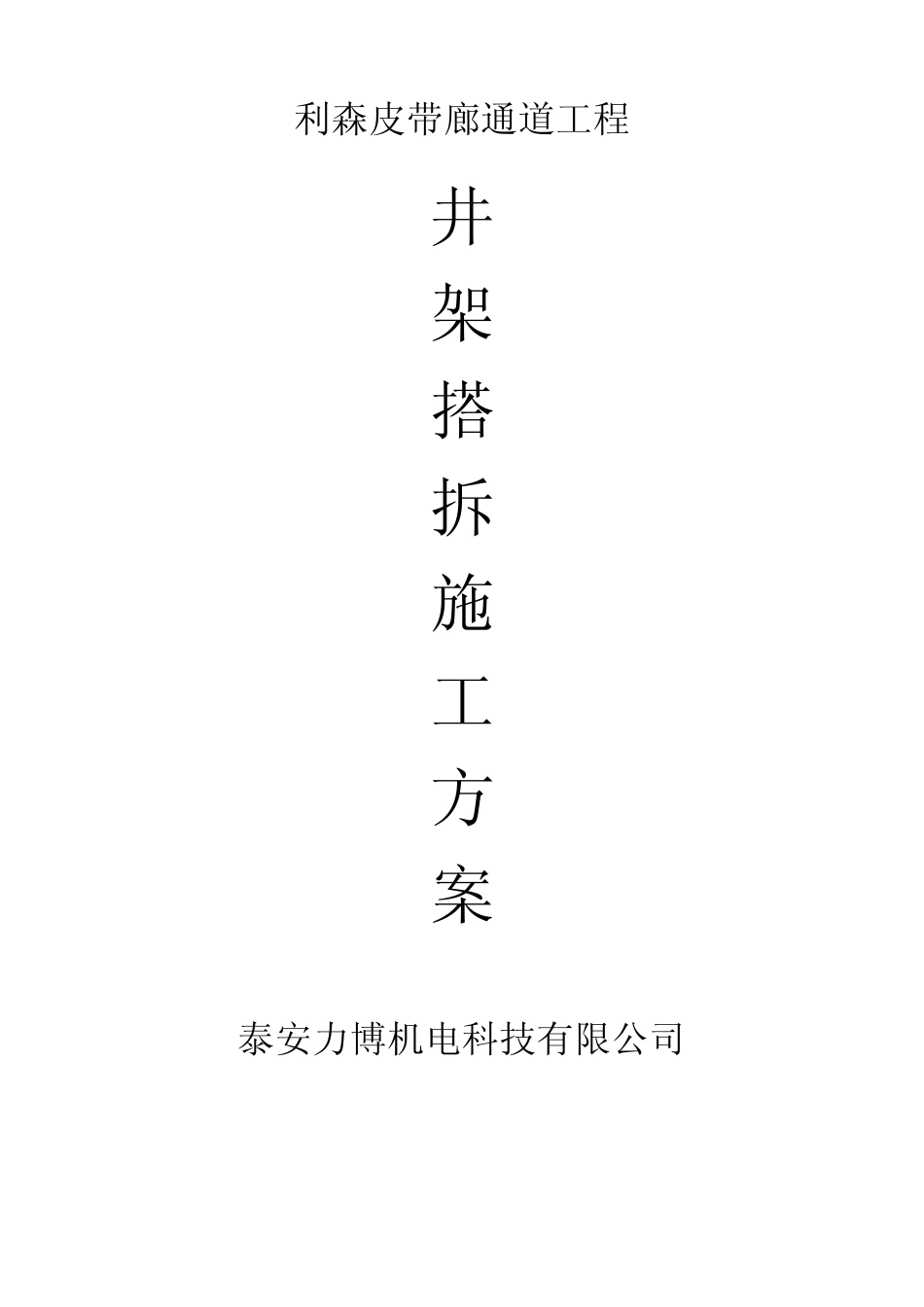

利森皮带廊通道工程 井 架 搭 拆 施 工 方 案 泰安力博机电科技有限公司 施 工 组 织 设 计 审 批 表 龙元（0 6 ） 施工单位：泰安力博机电科技有限公司工程名称：利森皮带廊通道工程 号房：1 .2 .3 .4 .5 .6 .7 .8 .9 .1 0 支架 结构：框架 面积： 总工程师或技术部门审批意见： 审批部门盖章： 年 月 日 本表经上海市建设委员会建筑业管理办公室审定 泰安力博机电科技有限公司 施 工 组 织 设 计 审 核 单 工程名称：利森皮带廊通道工程 审核范围：井架搭设方案 龙元（06） QR4.2-1 审 核 单 位 审 核 意 见 审 核 签 审 技 术 科 日期： 质 量 科 日期： 安 全 科 日期： 材 料 科 日期： 设 备 科 日期： 井架搭拆施工方案 一、工程概况 本工程位跨域洛水镇及冰川镇，为利森水泥厂运输矿石工程，包含多个单体工程。拟设置井架的建筑物有：1 号：占地205.7m 2，建筑面积149.94m 2，总高度45m ；2 号：占地115m 2，建筑面积56m 2，总高度7m ；3 号：占地41m 2，建筑面积28m 2，总高度7m ；4 号：占地35m 2，建筑面积16m 2，总高度7m ；5 号：占地521m 2，建筑面积591m 2，总高度13.35m 。6 号：占地35m 2，建筑面积16m 2，总高度7m ；7 号：占地35m 2，建筑面积16m 2，总高度8m 。8 号：占地58m 2，建筑面积35m 2，总高度8m ；9 号：占地521m 2，建筑面积591m 2，总高度13.35m 。10 号：占地35m 2，建筑面积24m 2，总高度13m ； 目前，各单体工程的砼结构即将施工完毕，转而进入砌体工程和装饰工程阶段。在此阶段，各建筑物原先配置的塔吊将拆除。在各建筑物的塔吊拆除前后，将设置1 台或多台内栏式井架，以提供垂直运输。 井架设置的位置拟为：2 号支架中间，塔设高度约20m ； 二、井架的类型及主要技术参数 选用普通型钢井架（Ⅱ型）。构造：立柱L63×3，平撑 L50×5，斜撑 L50×5，连接板厚 6m m ，螺栓 M14，节间尺寸 1500m m ，底节尺寸 1800m m ，导轨 L50×5，单根杆件螺栓连接；井孔尺寸：1.6m×1.6m ；吊盘尺寸：1.5m ×1.5m ；起重量：800—1000kg；附着方式：附墙架固设；搭设：分节段用附设拔杆或塔吊安装。 三、井架架体材质要求 根据现行JGJ59-99 新标准要求的规范进行选材和安装，井架选用∠63×3 为主柱、斜、平撑导轨均采用∠50×5，连接板 6mm 厚，天梁采...
