井巷单位工程工序质量验收记录表实例(GB502132010)

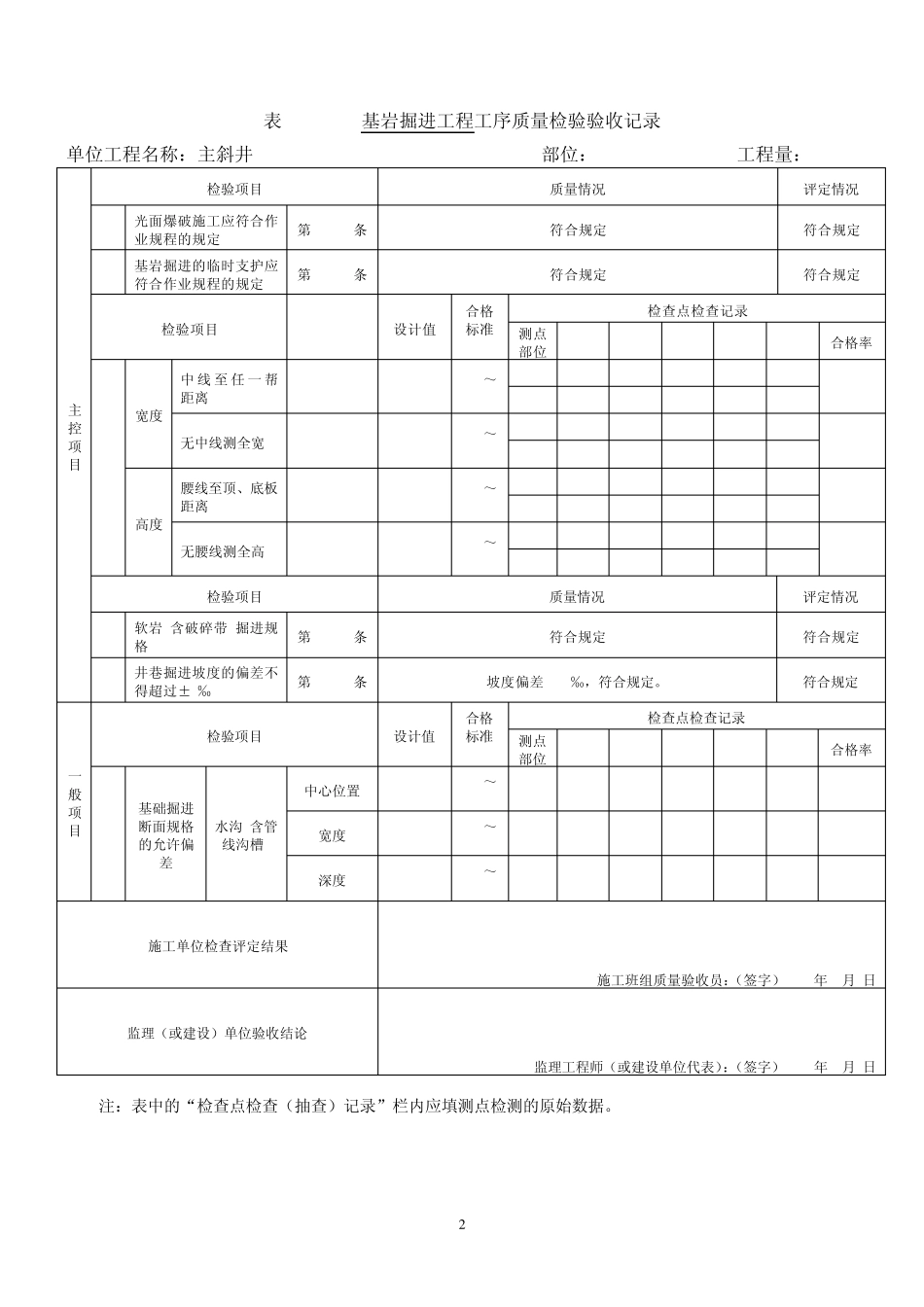

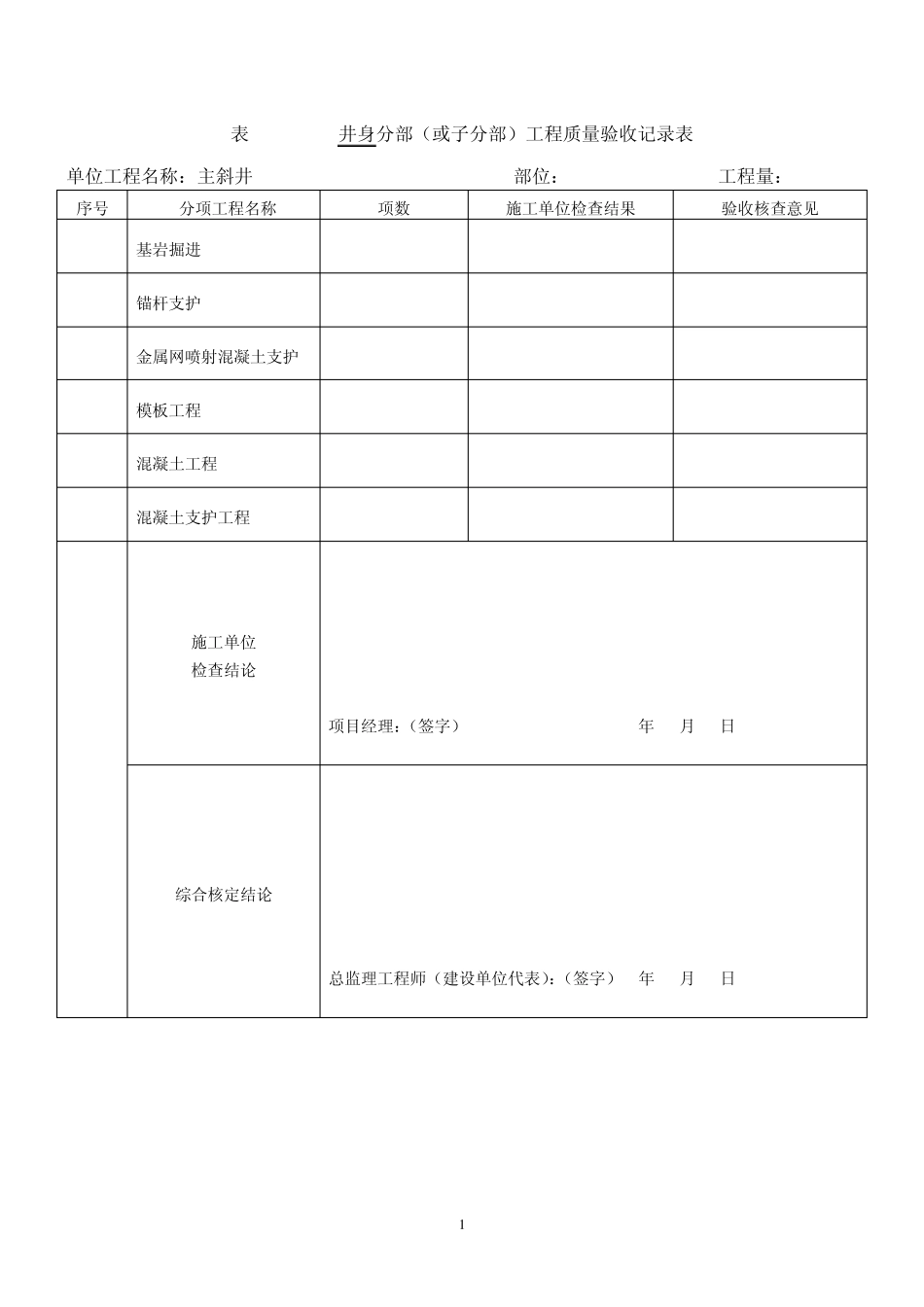

井巷单位工程工序质量验收记录表实例 （GB50213-2010） 以国投哈密大南湖一矿主斜井基岩段分部举例 主斜井基岩段技术参数： 倾角：13°30′ 断面形式：直墙半圆拱形断面 墙高：1.4m 掘进断面：24.03m 2 净断面：17.9 m 2 支护方式：锚网喷+混凝土+锚索联合支护 支护厚度：400m m 1 表C.0.3 井身分部（或子分部）工程质量验收记录表 单位工程名称：主斜井 部位： 工程量： m 序号 分项工程名称 项数 施工单位检查结果 验收核查意见 1 基岩掘进 2 锚杆支护 3 金属网喷射混凝土支护 4 模板工程 5 混凝土工程 6 混凝土支护工程 7 施工单位 检查结论 项目经理：（签字） 年 月 日 综合核定结论 总监理工程师（建设单位代表）：（签字） 年 月 日 2 表C.01 基岩掘进工程工序质量检验验收记录 单位工程名称：主斜井 部位： 工程量：m 主控项目 检验项目 质量情况 评定情况 1 光面爆破施工应符合作业规程的规定 第7.2.1条 符合规定 符合规定 2 基岩掘进的临时支护应符合作业规程的规定 第7.2.2条 符合规定 符合规定 检验项目 设计值 合格标准(mm) 检查点检查记录 测点部位 1 2 3 4 5 合格率 3 宽度 中线至任一帮距离 -30～+200 无中线测全宽 -30～+250 高度 腰线至顶、底板距离 -30～+200 无腰线测全高 -30～+250 检验项目 质量情况 评定情况 4 软岩(含破碎带)掘进规格 第7.2.4条 符合规定 符合规定 5 井巷掘进坡度的偏差不得超过±1‰ 第7.2.5条 坡度偏差+0.5‰，符合规定。 符合规定 一般项目 检验项目 设计值 合格标准(mm) 检查点检查记录 测点 部位 1 2 3 4 5 合格率 6 基础掘进断面规格的允许偏差 水沟(含管线沟槽) 中心位置 -50～+100 宽度 -30～+150 深度 -30～+150 施工单位检查评定结果 施工班组质量验收员：（签字） 年 月 日 监理（或建设）单位验收结论 监理工程师（或建设单位代表）：（签字） 年 月 日 注：表中的“检查点检查（抽查）记录”栏内应填测点检测的原始数据。 3 表 C.01 锚杆支护工程工序质量检验验收记录 单位工程名称：主斜井 部位： 工程量：m 主控项目 检验项目 质量情况 评定情况 1 锚杆的杆体及配件的材质、品种、规格、强度必须符合设计要求。 第 9.1.1条 符合设计 符合设计 2 水泥卷、树脂卷和砂浆锚固材料的材质、规格、配比、性能必须符合设计要求。...
