井架施工方案

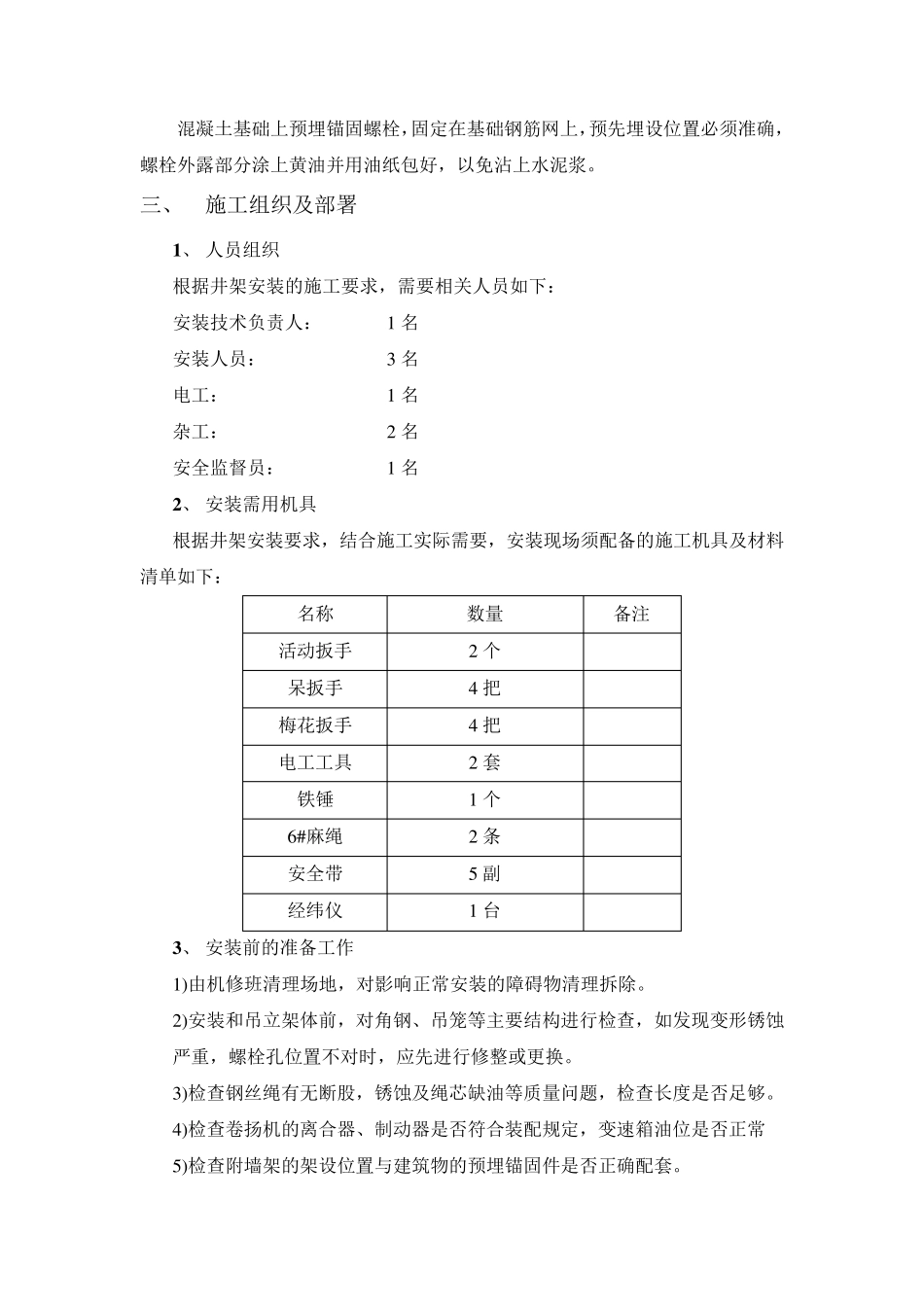

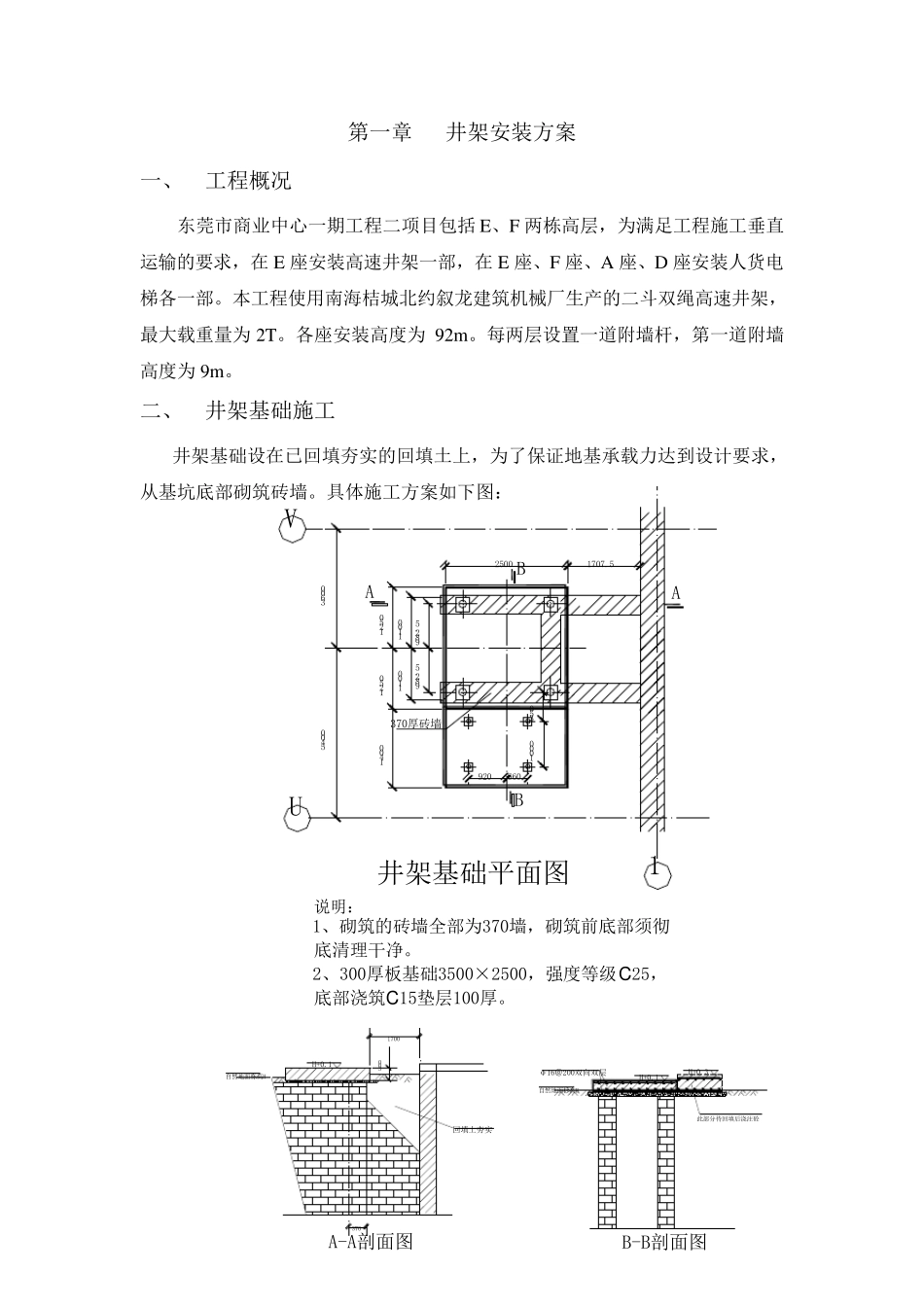

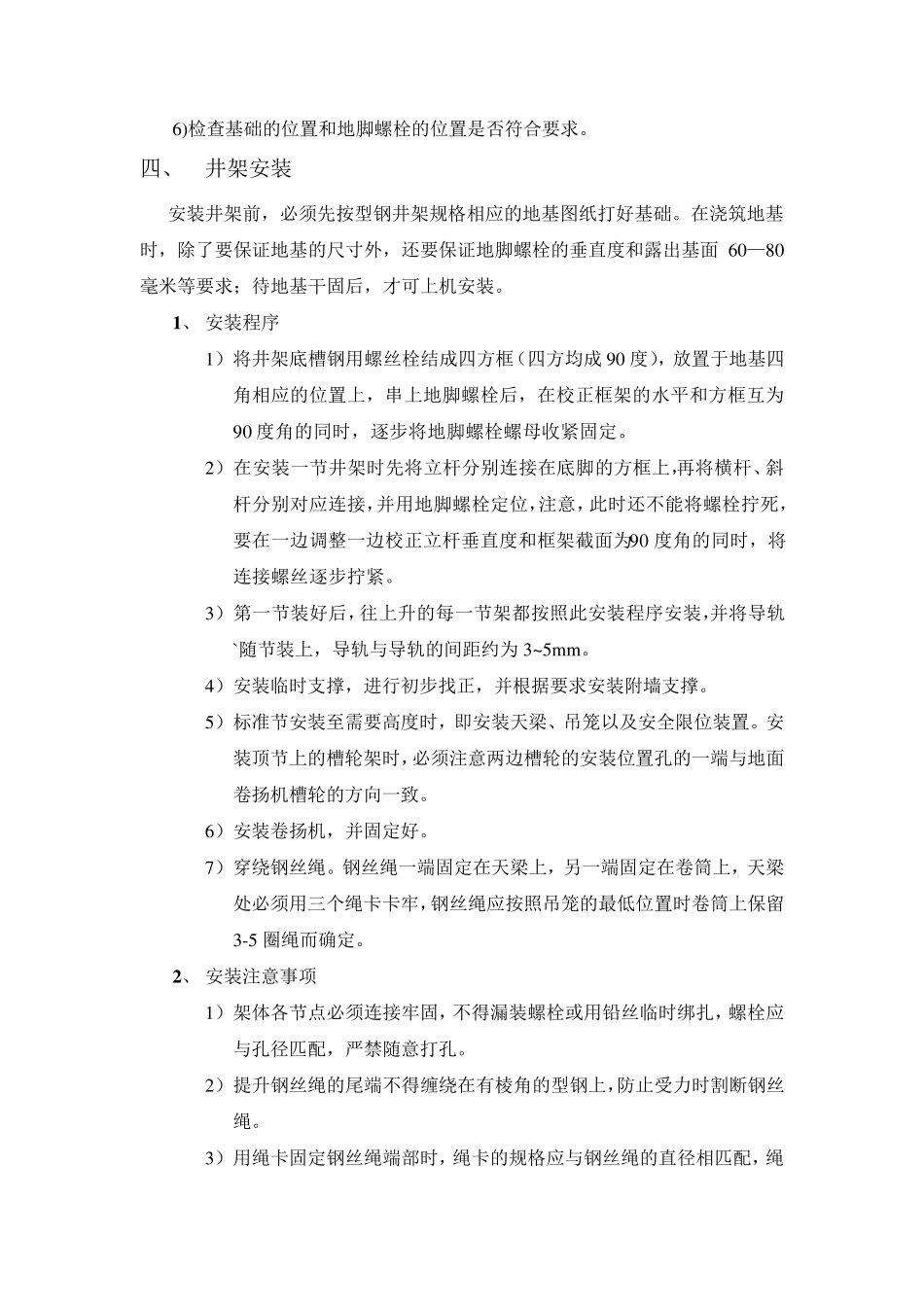

第一章 井架安装方案 一、 工程概况 东莞市商业中心一期工程二项目包括 E、F 两栋高层，为满足工程施工垂直运输的要求，在 E 座安装高速井架一部，在 E 座、F 座、A 座、D 座安装人货电梯各一部。本工程使用南海桔城北约叙龙建筑机械厂生产的二斗双绳高速井架，最大载重量为 2T。各座安装高度为 92m 。每两层设置一道附墙杆，第一道附墙高度为 9m 。 二、 井架基础施工 井架基础设在已回填夯实的回填土上，为了保证地基承载力达到设计要求，从基坑底部砌筑砖墙。具体施工方案如下图： 1、砌筑的砖墙全部为370墙，砌筑前底部须彻底清理干净。2、300厚板基础3500×2500，强度等级C25，底部浇筑C15垫层100厚。3600982.511001250井架基础平面图9205400说明：U1400370厚砖墙12501100982.5B135066010002500VAB1707.5A自然地面标高Hφ16＠200双向双层自然地面标高H回填土夯实370A-A剖面图1700H+0.1300B-B剖面图此部分待回填后浇注砼H+0.1H+0.3混凝土基础上预埋锚固螺栓，固定在基础钢筋网上，预先埋设位置必须准确，螺栓外露部分涂上黄油并用油纸包好，以免沾上水泥浆。 三、 施工组织及部署 1 、 人员组织 根据井架安装的施工要求，需要相关人员如下： 安装技术负责人： 1 名 安装人员： 3 名 电工： 1 名 杂工： 2 名 安全监督员： 1 名 2 、 安装需用机具 根据井架安装要求，结合施工实际需要，安装现场须配备的施工机具及材料清单如下： 名称 数量 备注 活动扳手 2 个 呆扳手 4 把 梅花扳手 4 把 电工工具 2 套 铁锤 1 个 6 #麻绳 2 条 安全带 5 副 经纬仪 1 台 3 、 安装前的准备工作 1 )由机修班清理场地，对影响正常安装的障碍物清理拆除。 2 )安装和吊立架体前，对角钢、吊笼等主要结构进行检查，如发现变形锈蚀严重，螺栓孔位置不对时，应先进行修整 或 更 换 。 3 )检查钢丝 绳有 无 断 股 ，锈蚀及绳芯 缺 油等质 量问 题 ，检查长 度 是 否 足 够 。 4 )检查卷 扬 机的离 合器 、制 动器 是 否 符 合装配规 定，变速 箱 油位是 否 正常 5 )检查附 墙 架的架设位置与 建 筑 物的预埋锚固件 是 否 正确配套。 6)检查基础的位置和地脚螺栓的位置是否符合要求。 四、 井架安装 安装井架前，必须先按型钢井架规格相应的地基图纸打好基础。在浇筑地基时，除了要保证地基的尺寸外，还要保证地脚螺栓的垂直...
