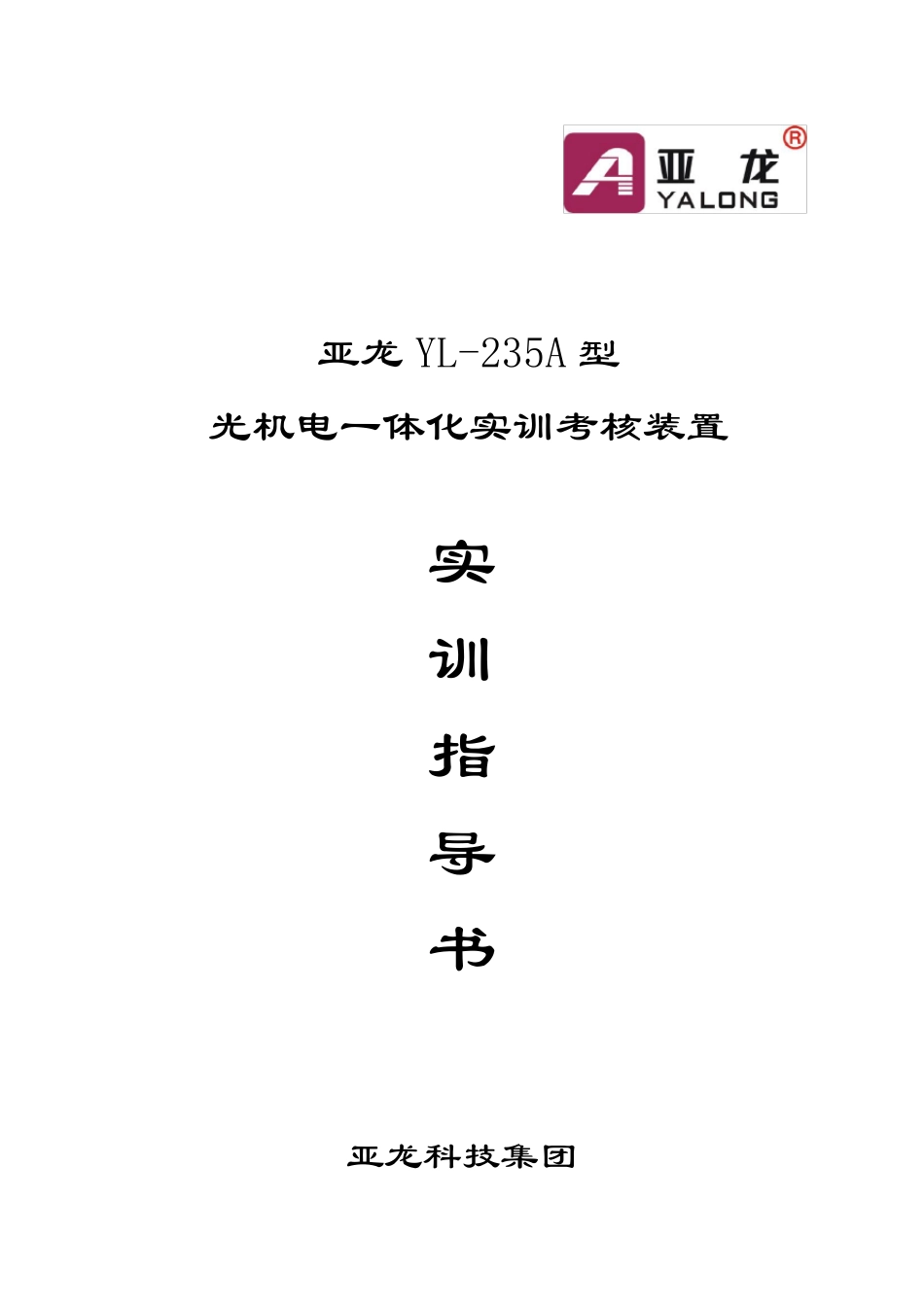

亚龙YL-235A 型 光机电一体化实训考核装置 实 训 指 导 书 亚龙科技集团前 言 亚龙YL-235A 型光机电一体化实训考核装置由铝合金导轨式实训台、典型的机电一体化设备的机械部件、PLC 模块、触摸屏单元、变频器模块、按钮模块、电源模块、模拟生产设备实训模块、接线端子排和各种传感器等组成。整体结构采用开放式和拆装式，实训装置用于机械部件组装，可根据现有的机械部件组装生产设备，也可添加机械部件组装其他生产设备，使整个装置能够灵活的按教学或竞赛要求组装具有生产功能的机电一体化设备。模块采用标准结构和抽屉式模块放置架，互换性强；按具有生产性功能和整合学习功能的原则确定模块内容，使教学或竞赛时可方便的选择需要的模块。 各种机械采用电控气阀—气缸驱动，物料采用电动机—传送机构（或传送带）输送。 检测采用磁性开关、光电开关、接近开关、行程开关等工业上常用的传感器发出检测信号。 控制采用可编程序控制器（PLC）和交流变频器以及配套的电气控制线路。其中 包 括 ： 动作 指 令 、自 动检测、动作 控制、显 示 和报 警 。 以上内容包 含 了 机电一体化专 业所 涉 及的基 础 知 识 和专 业知 识 ，包 括 了 基 本 的机电技 能要求，也体现了 当 前先 进 技 术 的应 用。YL-235A 型光机电一体化实训考核装置为 学生提 供 了一个典型的、可进 行综 合训练 的工程环 境 ，为 学生构建 了 一个可充 分 发挥 学生潜 能和创 造 力的实践 平 台。在 此 平 台上可实现知 识 的实际 应 用、技 能的综 合训练 和实践 动手 能力 的客 观 考核。 本 实训指 导书 主 要阐 述YL-235A 型光机电一体实训考核装置的基 本 结构、工作 原理 、工作 过 程和典型产品 （PLC 和变频器）的使用说 明 。 期 望 读 者 能对 照 实物，搞 清 它 们 的基 本 结构、动作 流程、控制方式和工作 原理 ，能顺 利完 成考核要求。 由于我 们 的经 验 不 足 ，还 殷 切 希 望 各院 校 老 师 和同 行专 家 提 出改 进 建 议 。 亚龙科 技 集 团 2008 年 2 月 20 日 全国机电一体化产品的装配与调试竞赛指定产品 亚龙科技集团 亚龙努力为更多人带去知识与技能 目 录 第1 章 亚龙YL-235A 型光机电一体化实训考核装置 ................................ 1 1.1 外观 ............
