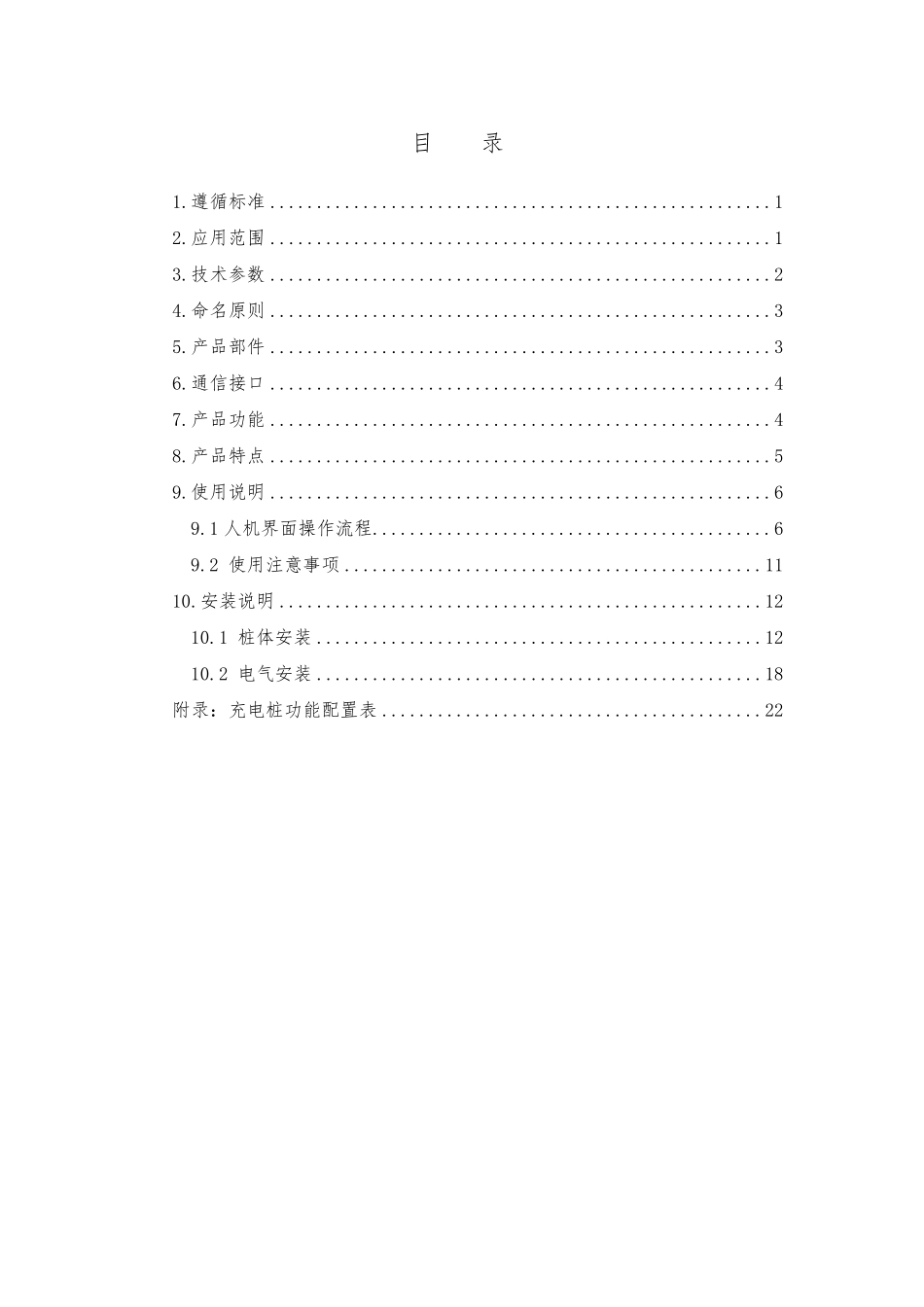

交流充电桩 技术与使用说明书 目 录 1.遵循标准 ...................................................... 1 2.应用范围 ...................................................... 1 3.技术参数 ...................................................... 2 4.命名原则 ...................................................... 3 5.产品部件 ...................................................... 3 6.通信接口 ...................................................... 4 7.产品功能 ...................................................... 4 8.产品特点 ...................................................... 5 9.使用说明 ...................................................... 6 9.1 人机界面操作流程 ........................................... 6 9.2 使用注意事项 ............................................. 11 10.安装说明 .................................................... 12 10.1 桩体安装 ................................................ 12 10.2 电气安装 ................................................ 18 附录：充电桩功能配置表 ......................................... 22 交流充电桩技术与使用说明书 1 交流充电桩是一种利用专用充电接口为具有车载充电机的电动汽车提供交流电能，并提供友好的人机操作界面，具有相应的控制、计费、和通信等功能的电动汽车专用交流供电装置。 1.遵循标准 GB/T 18487.1-2001《电动车辆传导充电系统 一般要求》 GB/T 18487.2-2001《电动车辆传导充电系统 电动车辆与交流/直流电源的连接要求》 GB/T 18487.3-2001《电动车辆传导充电系统 电动车辆与交流/直流充电机（站）》 GB/T 19596-2004《电动汽车术语》 GB/T 20234-2006《电动汽车传导充电用插头、插座、车辆耦合器和车辆插孔通用要求》 QC/T 743-2006《电动汽车用锂离子蓄电池》 YD/T 1436-2006《室外型通信电源系统》 GB/T 17215.211-2006《交流电测量设备通用要求、试验和试验条件》 GB/T 17215.322-2008《静止式有功电能表 0.2S 级和 0.5S 级》 DL/T448-2000《电能计量装置技术管理规程》 DL/T 620-1997《交流电气装置的过电压保护和绝缘配合》 DL/T 621-1997《交流电气装置的接地》 JB/T 5777.4-2000《电力系...
